单缸内燃机曲柄活塞组结构展示

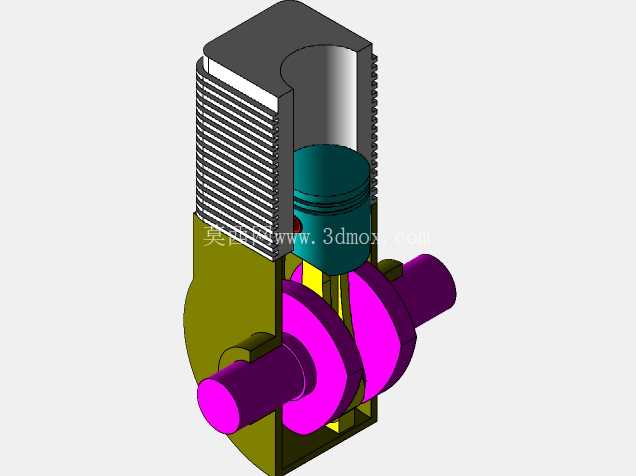

　　这套单缸动力单元的结构建模，完全围绕小型内燃动力的实际工作逻辑搭建，日常在小型通用动力、教学演示、微型动力设备改装领域都能见到同结构的实体产品。从结构组成来看，模型完整还原了散热气缸体、活塞组件、曲柄曲轴总成、曲轴箱支撑段几个核心部分，没有冗余的外饰覆盖件，所有配合关系都直接外露，方便结构设计人员快速核对运动干涉点。

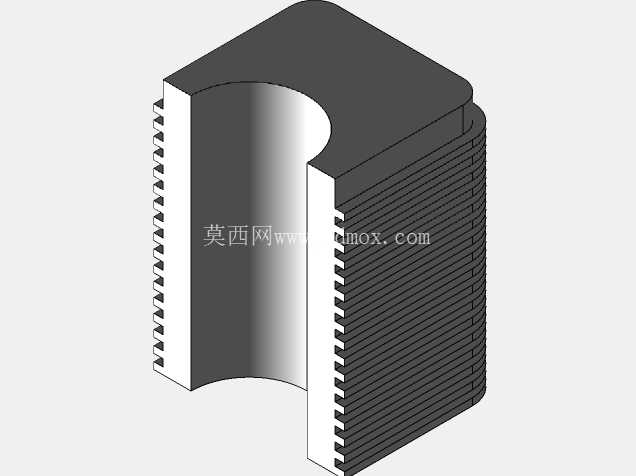

　　先看气缸部分，外壁做了等距排布的环形散热鳍片，这是风冷单缸机的典型设计，鳍片的厚度、间距都参考了通用小型汽油机的实际参数，没有做夸张的造型处理，鳍片根部和气缸外壁做了圆角过渡，避免实际生产中出现应力集中的问题；气缸内壁是光滑的配合面，和活塞的配合间隙预留了常规的热膨胀余量，建模时已经把活塞环的安装槽位做了出来，虽然没有单独拆分活塞环零件，但槽位的宽度、深度都符合常规气环、油环的安装尺寸要求。

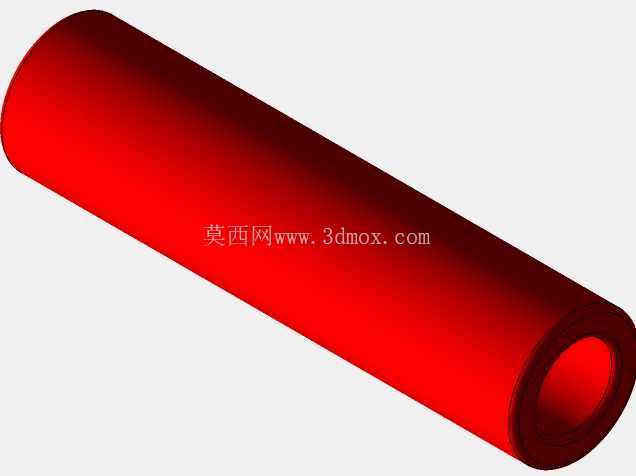

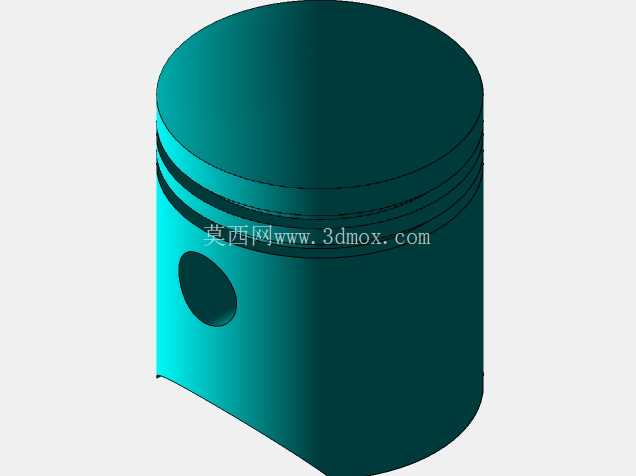

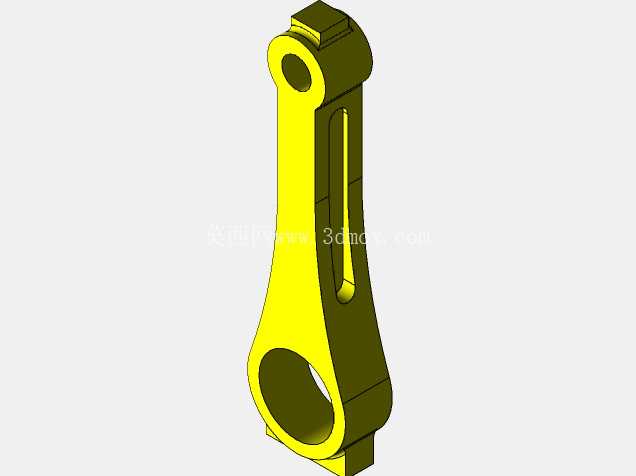

　　活塞部分采用了常规的筒形活塞结构，活塞销座的位置做了加强筋处理，和下方连杆的连接是铰接关系，实际运动时活塞沿气缸轴线做往复直线运动，通过连杆把动力传递给曲轴。这里的连杆建模没有做过度轻量化处理，杆身截面是常规的工字形，大小头的衬套安装位都预留了足够的壁厚，能满足小型动力的强度要求。

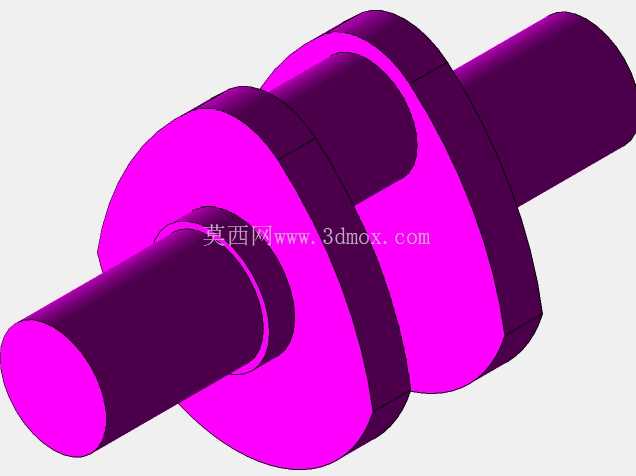

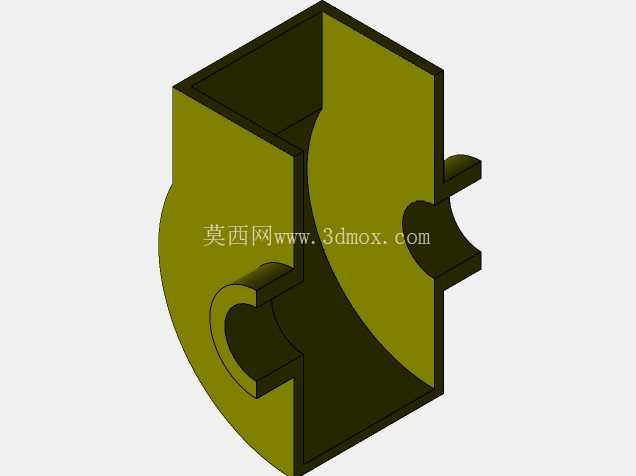

　　曲轴部分是这套结构的运动转换核心，模型里的曲轴采用了整体式曲柄销设计，两个扇形曲柄平衡块的造型完全匹配单缸机的平衡需求，平衡块的偏心重量刚好能抵消活塞连杆组往复运动产生的一阶惯性力，曲轴的两个主轴颈伸出曲轴箱的部分是等直径圆柱面，对应实际设备里的轴承安装位，安装时可以直接匹配标准深沟球轴承的内圈尺寸，不需要额外做轴肩调整。曲轴箱部分的造型做了简化，只保留了支撑曲轴主轴颈的腔体结构和气缸安装的对接平面，对接平面上的螺栓孔位虽然没有在模型里做出详细螺纹，但孔位分布参考了常规单缸机的法兰安装尺寸，实际做结构扩展时可以直接在对应位置添加紧固件特征。

　　从安装边界来看，整个模型的轴向尺寸以曲轴两个主轴颈的外端面为最大边界，径向尺寸以曲柄平衡块旋转的最大外圆为边界，气缸顶部的平面是整个结构的最高安装基准，实际做整机布置时，只要预留出曲柄旋转的圆周空间、活塞上下止点的行程空间，就不会出现运动干涉。这套结构的设计思路完全服务于功能实现，没有多余的装饰性特征，所有曲面、实体特征都对应实际零件的加工工艺：散热鳍片可以通过压铸一次成型，曲轴箱的支撑面可以通过铣削加工达到装配精度要求，曲轴的主轴颈、曲柄销位置都预留了磨削加工的余量基准。

　　在教学场景里，这套模型可以直接用来演示四冲程内燃机的工作循环，把活塞、连杆、曲轴的运动关系直观展示出来，不需要额外拆解就能看到每个部件的运动轨迹；在小型动力设备的选型设计阶段，这套模型可以直接作为动力核心的参考，外围只需要搭配配气机构、供油系统、点火系统就能组成完整的动力单元，安装接口的尺寸可以根据实际设备的安装空间做等比例缩放，不会破坏核心的运动配合关系。建模时所有配合面都做了共面、同轴的约束，没有出现面重叠、轴错位的问题，做运动仿真时可以直接添加旋转马达、铰接约束，就能模拟出完整的活塞往复、曲轴旋转的运动过程，不需要额外修复几何错误。对于刚接触动力结构设计的从业者来说，这套模型能帮人快速理解曲柄连杆机构的运动转换逻辑，搞清楚往复运动和旋转运动之间的力传递路径，避免在实际设计时出现配合尺寸错误、平衡块配重不合理的问题。
