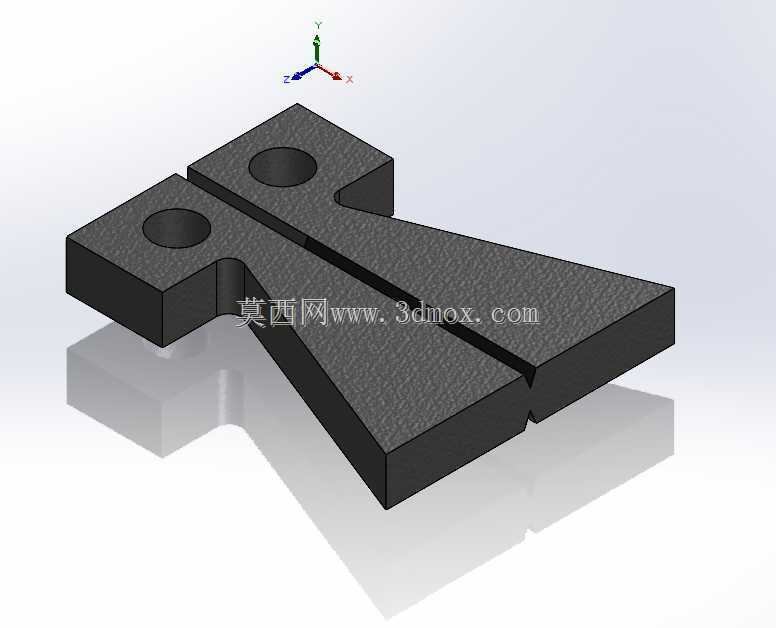

ASTM标准锥形双悬臂梁断裂测试试样

　　在材料力学性能测试领域，锥形双悬臂梁试样是开展层间断裂韧性测试的核心工装载体，这款符合ASTM标准的TDCB试样，主要用于复合材料、粘接结构、金属焊接接头等界面结合性能的定量测试场景，是航空航天复材结构验证、风电叶片粘接质量检测、汽车轻量化胶接接头性能评估等环节必不可少的测试用构件。

　　从实际测试工况出发，这款试样的设计完全贴合断裂力学测试的核心需求，区别于常规等截面双悬臂梁试样，锥形变截面的结构设计能够让裂纹扩展过程中试样的柔度变化与裂纹长度保持线性对应关系，测试过程中无需额外借助光学设备实时追踪裂纹长度，仅通过加载端的位移与载荷数据即可计算得到临界能量释放率，大幅降低测试过程的操作复杂度，同时减少人工测量裂纹长度带来的系统误差，提升测试结果的重复性与可比性。

　　试样两端的圆形安装孔是核心的装夹定位边界，孔位的同轴度、孔壁与试样端面的垂直度都经过严格的尺寸公差约束，能够与万能材料试验机的专用拉伸夹具精准配合，避免装夹过程中出现附加弯矩，保证加载力始终沿试样对称轴线方向作用，防止裂纹扩展路径出现偏移，确保测试过程中裂纹始终沿预设的中间预制裂纹面稳态扩展。试样中间的预制缺口是裂纹萌生的起始位置，缺口的尖端半径、缺口深度都严格遵循ASTM相关测试标准的尺寸要求，能够保证测试初始阶段裂纹顺利从缺口尖端起裂，避免因缺口加工不当导致的起裂载荷异常、裂纹萌生位置偏离等问题。

　　从结构尺寸设计逻辑来看，锥形段的斜率经过精确计算，能够保证在整个有效裂纹扩展区间内，应变能释放率不随裂纹长度变化而产生波动，实现恒应变能释放率的测试条件，这对于获取材料界面的稳态断裂韧性值至关重要，尤其是对于粘接结构、复合材料层合板这类存在R曲线行为的材料，恒定的能量释放率条件能够更准确地测量裂纹扩展过程中的韧性变化规律，为结构设计提供可靠的材料性能参数。

　　试样的整体厚度、宽度尺寸都匹配常规力学测试设备的装夹范围，无需额外定制转接夹具即可直接在主流的10kN、50kN级万能试验机上开展测试，上下两个对称的悬臂梁结构刚度经过匹配设计，避免测试过程中出现单侧梁过度变形导致的加载不对称问题。试样的表面粗糙度经过统一控制，既不会因为表面过于粗糙导致应变片粘贴困难，也不会因为表面过于光滑影响装夹时的摩擦力定位，能够适配不同测试方案中应变监测、声发射监测等附加测试手段的安装需求。

　　在实际测试应用中，这类试样可用于评估不同表面处理工艺对胶接接头断裂韧性的影响、不同老化环境下复合材料层间性能的衰减规律、不同焊接参数对焊接接头界面结合强度的影响等多种研究场景，是材料研发、工艺验证、产品质量检测环节的核心测试载体，其标准化的结构设计能够保证不同实验室、不同设备之间测试结果的可比性，为材料性能数据库的建立提供统一的试样基础。
