机床操作面板柔性MP08控制单元

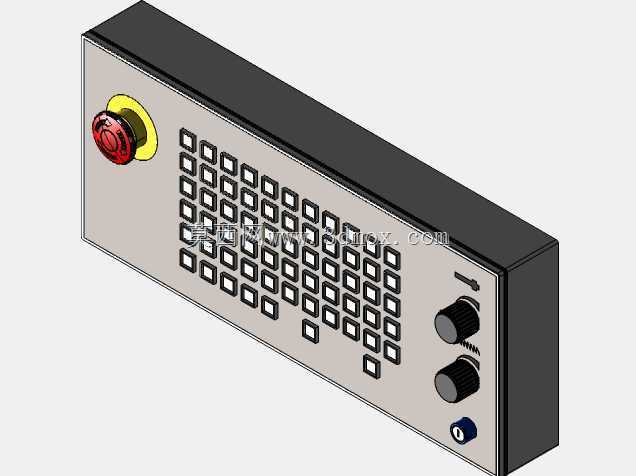

　　在数控加工车间的日常生产场景里，这类操作面板是一线操作人员和机床设备之间最直接的交互载体，安装位置通常设置在机床操作侧的悬臂支架或者设备正面易触及的区域，方便操作人员在工件装夹、对刀调试、首件试切、异常干预的各个环节快速完成操作，不需要来回往返于固定式的主控台和加工工位之间，能大幅缩短调试等待的时间，降低操作过程中的走动冗余。从功能配置来看，这款操作单元集成了多组带状态指示的操作按键，其中矩阵排布的60个带蓝色LED指示的可配置按键，可根据不同的加工工艺需求自定义对应功能，既可以作为常规的ISO代码输入键盘完成加工程序的手动录入、参数修改操作，也能映射成常用的快捷功能键，比如单段执行、程序跳段、冷却开关、主轴档位切换这类高频操作，

　　减少多层菜单的操作步骤。面板左上角设置的带防护圈的红色急停按钮，符合机床安全设计规范，凸起的蘑菇头结构搭配黄色警示环，在紧急状况下操作人员可以快速拍击触发，切断设备的运动输出，避免安全事故发生。侧边设置的两个旋钮电位器，分别对应主轴转速调节和进给速率的超控调节，在试切或者加工过程中，操作人员可以根据实际的切削状态、刀具负载情况实时微调参数，不需要进入系统参数界面修改数值，操作响应更直接。下方的三个专用功能按键分别对应复位、循环停止、循环启动功能，每个按键都搭配了对应颜色的状态指示灯，复位按键带白色指示、循环停止为红色指示、循环启动为绿色指示，操作人员可以远距离快速识别当前设备的运行状态，避免误操作。

　　面板集成的IO端口包含12路数字输入和12路数字输出，支持EtherCAT总线通讯，搭配专用线缆就可以和主流的数控系统完成通讯对接，不需要额外增设过多的中转接线模块，减少柜内的布线复杂度。从设计思路上，这款面板的壳体采用了方正的封闭式结构，边角做了小圆弧过渡处理，既可以适配嵌入式安装在机床的操作箱面板上，也可以搭配悬臂组件实现悬吊式安装，安装边界的开孔尺寸可以根据壳体的外轮廓尺寸预留，壳体的深度方向尺寸控制合理，不会在安装后侧占用过多的柜内空间，方便内部线缆的弯折和走线排布。按键区域采用了下沉式的矩阵排布，每个按键的间距符合人体工学操作要求，操作人员带劳保手套操作的时候也不会出现相邻按键误触的问题，按键的按压行程设置在合理区间，

　　反馈手感清晰，长时间操作也不容易产生手部疲劳。电位器旋钮采用了防滑的滚花设计，旋钮表面做了刻度标识，调节的时候可以直观看到当前的调节比例，方便操作人员快速将参数调整到目标区间。面板表面的丝印标识清晰，每个功能区域都做了视觉分区，按键区、调节区、急停区的布局符合操作人员的常规操作习惯，常用的启动、停止、急停按键都设置在手指最容易触及的区域，操作路径最短。在实际的设备改造或者新机床设计选型过程中，这类集成度较高的操作面板可以减少设计人员的元器件选型工作量，不需要单独采购按键、指示灯、电位器、急停按钮再自行组装接线，一体化的结构也能提升操作单元的防护性能，适配车间多油污、多切削液飞溅的生产环境，面板表面的平整结构也方便日常的清洁维护，擦拭的时候不会有清洁死角。总线式的通讯方式也减少了控制线缆的数量，从操作面板到电控柜只需要一根通讯线缆加供电线缆就可以完成连接，相比传统的并行接线方式，能大幅减少接线的工作量，也降低了多芯线缆断线故障的概率，提升设备运行的稳定性。
