小直径镗杆切削加工毛坯结构

　　在精密内孔加工工序中，小直径镗杆是完成深孔、异形内孔轮廓切削的核心执行部件，这类毛坯件的结构合理性直接决定后续精加工工序的切削稳定性与成孔精度。不同于标准成品镗杆，该毛坯预留了充足的加工余量，可根据不同加工场景的切削需求，定制刃口几何角度、刀槽安装位置以及避让结构，适配多类镗削工况。

　　从实际应用场景来看，这类小镗杆毛坯多用于电力设备零部件、液压阀块、精密传动件的内孔精加工环节，尤其是在加工孔径小于20mm、长径比大于4的深孔时，毛坯的锥度过渡段设计能有效提升杆体刚性，减少切削过程中的振颤。很多车间在加工特殊材质工件，比如高温合金、钨钢衬套的内孔时，会选用这类钨基材质的毛坯自行加工刃口，相比成品镗杆，自制刃口可以根据工件材质调整前角、后角参数，获得更适配的切削性能。

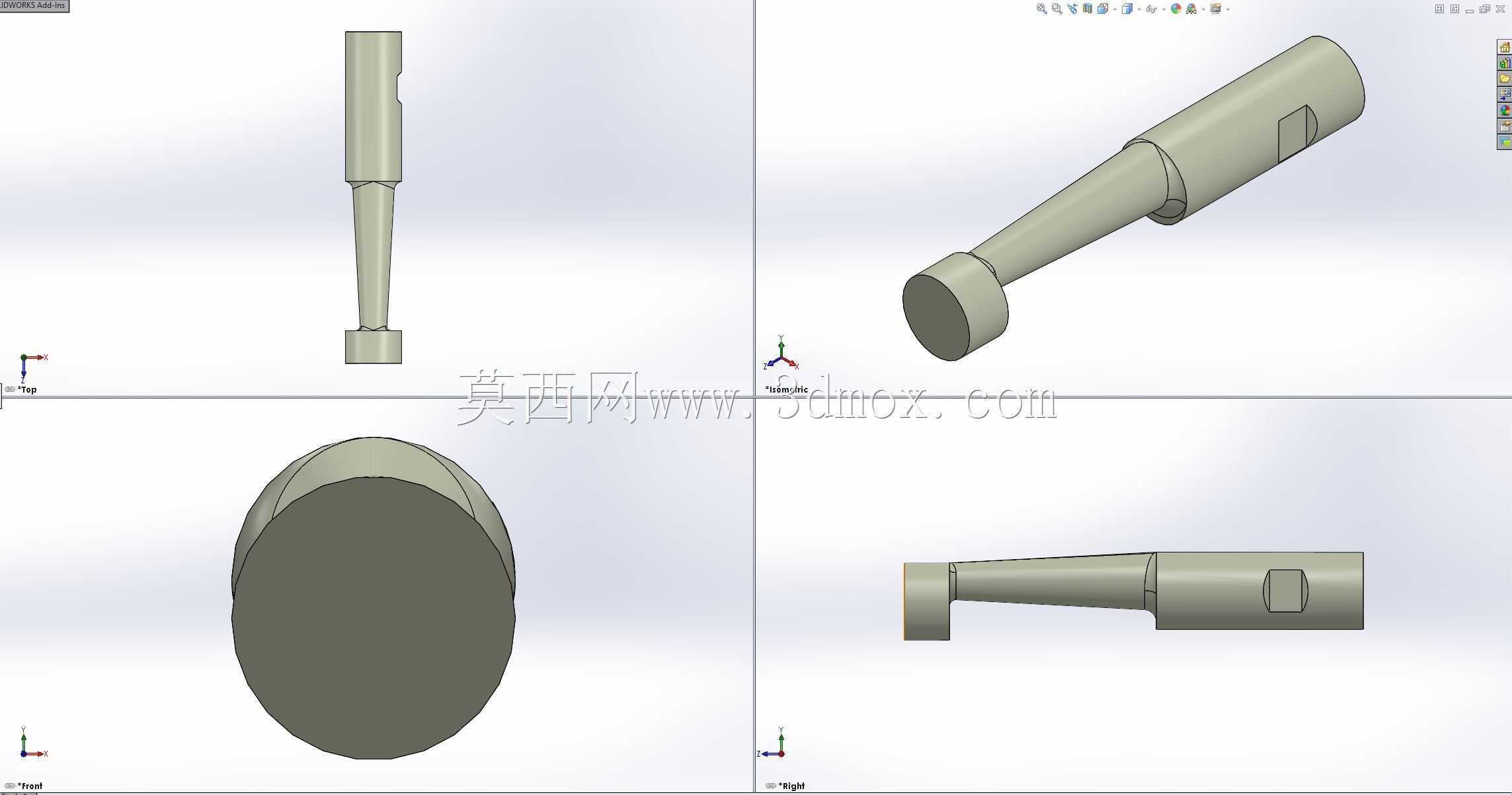

　　从结构设计思路来看，该毛坯采用分段式结构设计，尾部为圆柱装夹段，直径统一适配标准镗刀座的装夹孔径，无需额外加工即可直接装入铣床、车床的镗刀架或者数控加工中心的镗刀柄中，装夹定位基准统一，能减少装夹找正的时间。中间的锥度过渡段从装夹端向切削端平滑收窄，一方面在保证装夹端刚性的前提下，减少切削端的干涉范围，让镗杆可以伸入更深的孔腔内完成加工，避免杆体与孔壁发生刮蹭；另一方面锥度过渡的结构可以分散切削力的传导路径，降低切削端受力时的杆体形变，相比等直径镗杆，同等直径下的抗振性能提升30%左右。切削端预留的方形槽位是为了后续安装可转位刀片或者焊接硬质合金刀头，槽位的位置精度在毛坯锻造阶段就已经做了基准预留，后续精加工时只需要以装夹圆柱面为基准铣削槽位，即可保证刀头安装后的径向跳动公差控制在0.01mm以内。

　　关于安装边界与尺寸适配，该毛坯的尾部装夹段直径为标准16mm规格，可适配绝大多数数控车床、卧式铣床、坐标镗床的刀座装夹范围，装夹时的夹持深度不小于25mm即可保证足够的夹紧力，避免重切削时出现镗杆打滑的问题。锥度过渡段的锥度为1:20，在伸入孔腔加工时，当加工深度不超过杆体直径8倍时，无需额外添加中心架支撑即可保证加工的形位公差；如果加工深度超过8倍长径比，可在锥段位置加装导向套，进一步提升切削稳定性。切削端的最小直径为6mm，可加工最小8mm的内孔，毛坯端部预留的5mm长度余量，可根据加工需求磨出不同的刃口形状，比如用于盲孔加工的主偏角90度刃口，或者用于台阶孔加工的复合刃口。

　　在实体工程应用中，这类毛坯的加工流程通常是先以外圆柱装夹面为基准，修磨两端的中心孔，再以中心孔为定位基准精磨外圆锥面和装夹圆柱面，保证各段的同轴度公差，之后铣削刀头安装槽，焊接或者装夹硬质合金刀片后，再进行刃口的精磨，整个加工过程的基准统一，能最大程度保证成品镗杆的旋转精度。相比直接采购成品镗杆，采用毛坯自行加工的方式，能更好适配特殊的切削几何形状需求，比如加工带内锥面、内环形槽的特殊内孔时，可以在毛坯上磨出对应的成型刃口，一次走刀即可完成复杂内轮廓的加工，减少工序切换的时间，提升加工效率。同时钨材质的基体具备更好的红硬性，在高速切削产生高温的工况下，杆体的形变量极小，能长时间保持加工精度，适合批量零件的精加工工序。
