五轴数控加工简易练习板结构

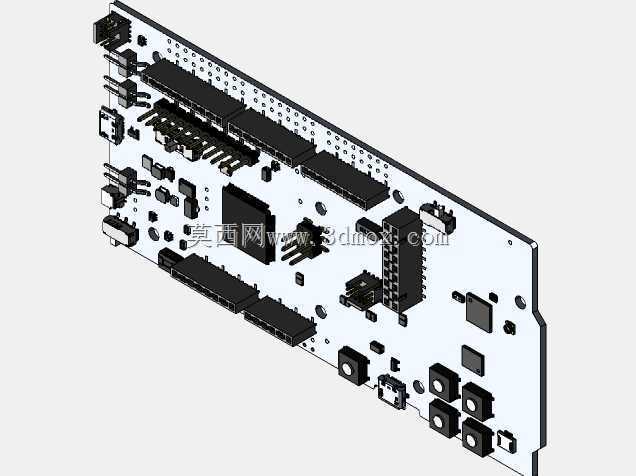

　　这套练习板结构主要面向五轴数控加工入门训练，把常见的装夹、找正、避让、多角度切削和多特征加工集中在一块板件上，避免初学者直接面对复杂箱体或叶轮类零件时，因工艺链过长而难以判断问题来源。板体本身采用近似矩形的轮廓布局，一侧保留不规则收边，周边和内部布置孔位、凸台、凹槽、接插件状凸块以及多组矩形槽，能够在同一毛坯上反复练习不同方向的刀具接近方式。

　　从实际教学场景看，这类零件适合放在五轴机床、带转台的加工中心，或者用于CAM软件中的多轴刀路验证。板面上的特征并非单纯装饰：小孔可用于钻孔、铰孔和攻丝训练；深浅不同的凹槽可检验平面铣削、侧壁精加工和底面余量控制；分散的凸台适合练习短刀精加工与长刀避让；边缘区域则可用于侧刃铣削、倒角和多角度轮廓加工。由于各特征之间留有较明确的安全间距，编程时可以把粗加工、半精加工和精加工拆成独立工序，便于观察每一步刀轴变化对表面质量和碰撞风险的影响。

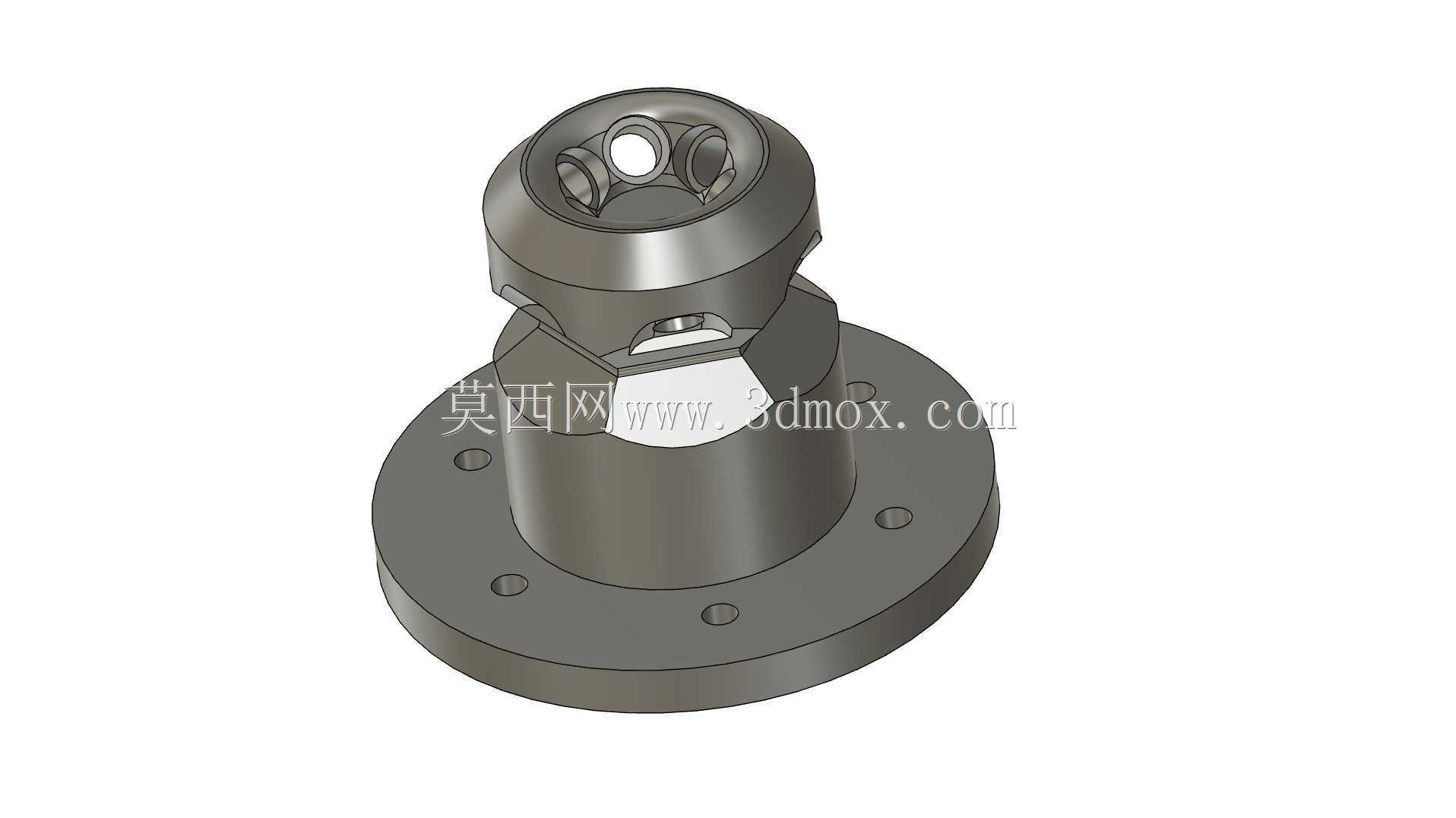

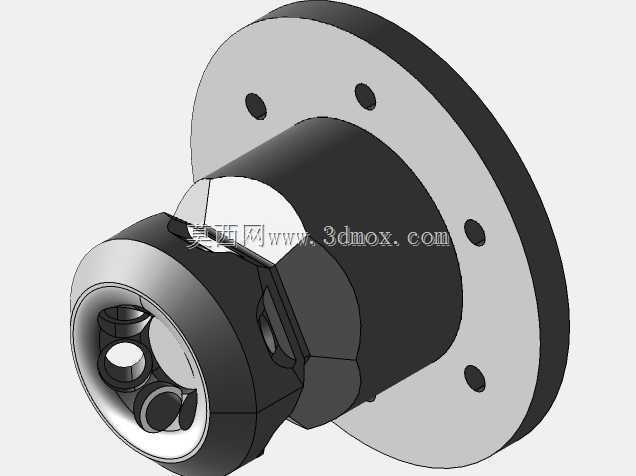

　　底部法兰是整个结构的安装基准，设计上没有把练习板做成只能固定在专用夹具上的封闭件，而是预留了可改造的连接边界。实际使用时，可在法兰孔位上增加沉孔、通孔或腰形槽，通过螺栓直接压装在机床工作台、夹具底板或教学桌面上。若用于桌面演示，建议在板下增加等高垫块，使底部凸台和连接器特征与支承面保持间隙；若用于真实切削，则应把法兰受力点布置在靠近机床T型槽或压板位置，减少薄板在高速铣削中的振动。

　　外形尺寸方面，模型以平板类毛坯为基础，长宽方向按特征分布展开，厚度方向由基板、凸台和插接件高度共同形成阶梯差。建模时没有追求薄壁极限，而是保留了适合初学者观察和加工的实体壁厚，这样在生成刀路时更容易判断刀具悬伸、夹持长度和切削步距。安装边界需要重点关注板边突出的小特征，尤其是侧向连接器和低矮凸块，压板不能直接压在易变形区域，转台旋转时也要核对刀柄、主轴头与板边之间的最小空间。

　　设计思路上，零件把“可加工性”放在首位。特征排布既有规则阵列，也有非对称位置，能够训练学习者根据基准面建立坐标系，而不是依赖单一外形找正。基板上的大平面可作为首道粗加工的稳定支承面，反面法兰则承担二次装夹时的定位作用。对于五轴练习而言，这种安排很有价值：学员可以先在三轴状态下完成大部分平面和孔加工，再逐步引入三轴联动、四轴定位和五轴联动刀路，理解同一特征在不同刀轴策略下的效率差异。

　　在工艺规划时，建议先以基板底面和法兰孔为粗基准完成初加工，翻面后以加工过的大面作为精基准，再加工正面凸台、槽腔和孔系。粗加工可使用较大直径平底刀快速去除余量，遇到深槽和高凸台时换用较短刀具分区域下切，减少长刀颤振。精加工阶段，板边轮廓和凸台侧壁适合采用侧刃或小角度摆刀加工，孔位周边则要注意钻头引入方向与法向一致性。若进行五轴联动演示，可以选择若干凸台侧面作为连续切削区域，检查刀轴在旋转过程中是否会扫到相邻特征。

　　该结构还适合作为夹具设计和工位布置的练习对象。由于底部法兰可修改，使用者可以根据现场条件增加定位销、快速压板或气动夹紧点；板面上的空闲区域也能扩展编号刻字、斜面槽、圆弧型腔等训练特征。它的用途不是替代复杂产品件，而是在低风险、易观察的条件下，把五轴加工中最容易出错的坐标系转换、刀轴控制、碰撞检查和装夹稳定性集中暴露出来，帮助操作者建立从模型、毛坯、刀具到机床运动的完整判断。
