车辆后方管状连接支撑结构设计

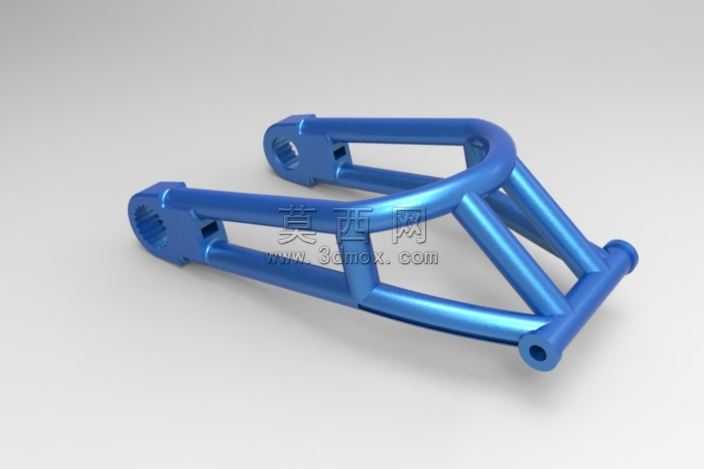

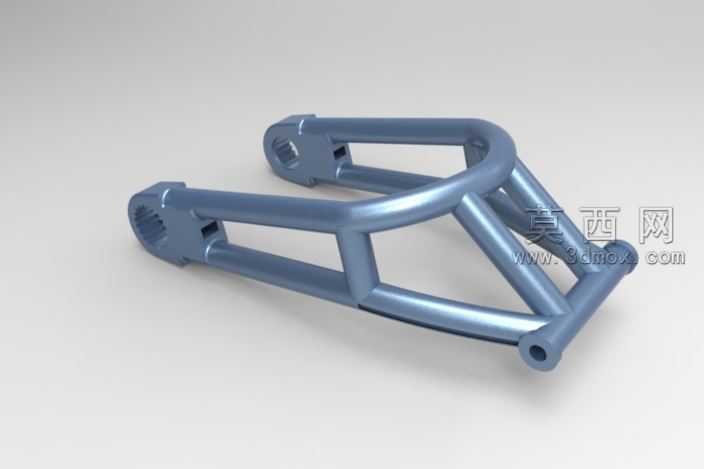

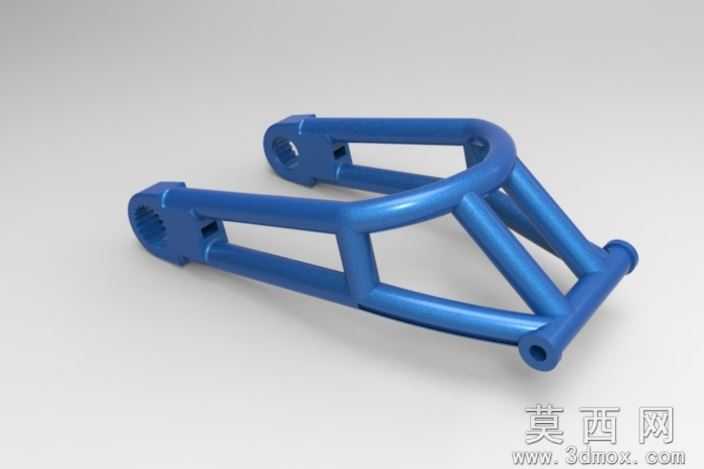

本作品为车辆后方使用的管状连接支撑构件，采用三维参数化建模方式完成全结构设计，建模过程中首先梳理构件的受力逻辑与安装匹配需求，确定整体采用空心圆管作为主体受力基材，在保证结构强度的前提下最大化降低构件自重，适配车辆轻量化的设计需求。建模阶段先绘制各段管材的中心走向轨迹，严格按照管材弯折的工艺半径设置路径拐点，避免出现工艺无法实现的锐角弯折，保证后续生产环节的可制造性；随后基于中心轨迹扫描生成管材主体结构，对管材衔接的交汇位置做一体化融合处理，消除拼接缝隙，模拟真实焊接后的结构形态，保证应力传递的连续性。构件两端的安装连接位采用加厚实体结构设计，建模时精准绘制安装孔的内花键齿形结构，保证孔位与对接轴件的配合精度，安装位与管材主体的衔接位置做渐变过渡处理，避免应力集中导致的结构断裂风险。材质设置上主体管材选用高强度合金结构钢材质，渲染时赋予哑光银灰色金属质感，还原金属构件经过表面喷砂处理后的真实视觉效果，安装孔内部做深色哑光处理，区分加工面与非加工面的视觉差异。结构设计上采用多段管材交叉排布的桁架式受力结构，通过斜向支撑管材分解纵向与横向的受力载荷，让整体构件在承受多方向冲击力时可以将力均匀分散到各段管材上，避免局部受力过大出现形变。设计过程中反复校核各段管材的间距与弯折角度，保证构件安装后不会与周边其他车辆部件产生运动干涉，同时兼顾构件的安装操作空间，预留足够的紧固件操作余量，整体结构紧凑合理，在满足承重连接功能的同时，尽可能压缩构件的占用空间，适配车辆尾部的狭小安装区域。渲染阶段采用柔和的均匀打光方式，清晰展现构件的轮廓结构与管材衔接细节，通过光影变化突出各段管材的空间位置关系，让观看者可以直观理解构件的三维形态与结构逻辑。
