200旋挖钻机底盘支重引导轮结构设计

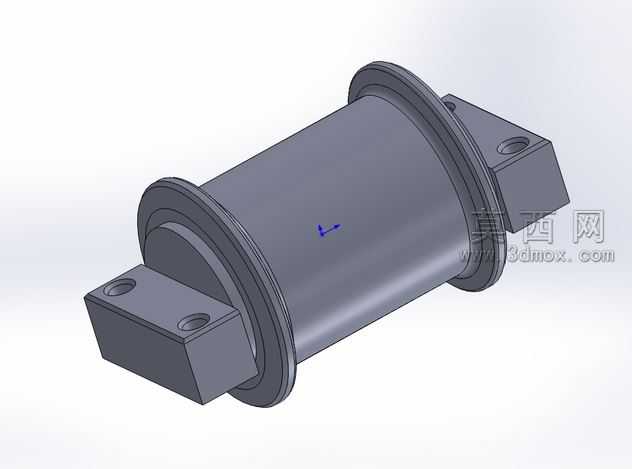

本模型为200型旋挖钻机底盘所用的支重引导轮一体化结构，采用SolidWorks进行全参数化三维建模，建模过程严格遵循工程机械底盘行走部件的设计规范，完整还原了支重引导轮的全部结构细节。模型主体轮体采用回转类特征建模，通过旋转凸台命令生成轮体的基础轮廓，精准还原了轮缘的导向斜面、轮体中部的支撑圆柱面以及两端的轴肩定位结构，轮体表面的圆角过渡均按照实际加工工艺要求设置，避免应力集中问题。两端的安装支座采用拉伸凸台与切除命令组合建模，精准还原了支座上的安装螺栓孔、定位止口以及与轮体轴端配合的安装面，支座与轮体的配合位置添加了符合装配要求的同轴度、贴合面重合等装配约束，完整还原了部件的实际装配关系。建模过程中对轮体内部的轴承安装腔、密封槽等隐蔽结构也做了完整还原，可直接用于后续的工程图生成、装配干涉检查以及有限元受力分析。渲染阶段采用金属哑光材质模拟轮体的铸钢表面质感，安装支座采用调质合金钢材质表现，通过环境光遮蔽效果突出部件的结构层次，清晰展现轮体与支座的连接关系、轮缘的导向结构特征。该支重引导轮集成了支重与引导的双重功能，既承担旋挖钻机整机重量的承载传递，又为履带行走提供导向限位，设计过程中充分考虑了工程机械重载工况下的受力需求，轮体壁厚、支座安装间距、螺栓孔规格均按照200型旋挖钻机的整机参数匹配设计，结构紧凑合理，安装定位基准清晰，可直接用于同类型旋挖钻机底盘的设计参考、虚拟装配验证以及教学演示使用。
