三向支撑式电力设备安装固定支架结构

项目分类:变压器 发布时间:2024-08-22 ID:767310
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构
  • 三向支撑式电力设备安装固定支架结构

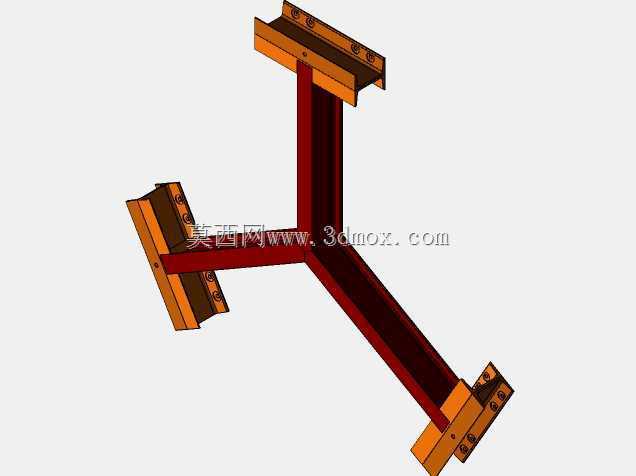

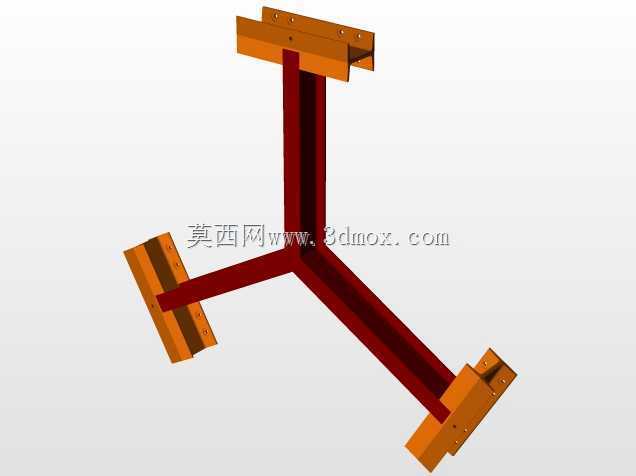

  在电力输配系统的户外设备安装场景中,这类三向延伸的支撑构件主要用于电力配套装置的架空固定,解决多方向设备挂载时的受力分散问题,避免单一支臂承重带来的结构形变隐患。不同于常规单臂或双臂支架,该结构采用中心交汇的三臂布局,每根支臂的延伸角度经过受力校核,相邻支臂间的夹角保持均等分布,能够同时承载三个不同方向的挂载载荷,适用于台区变压器周边的附属面板、接线端子排、小型监测装置的同步安装,减少现场重复布设支架的工作量,降低杆塔或安装基面的开孔数量。

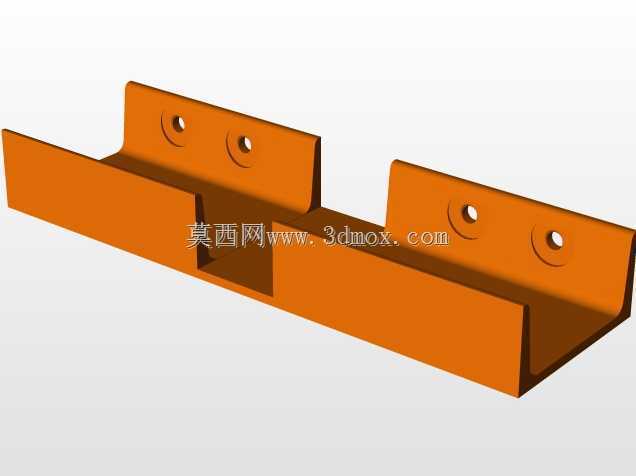

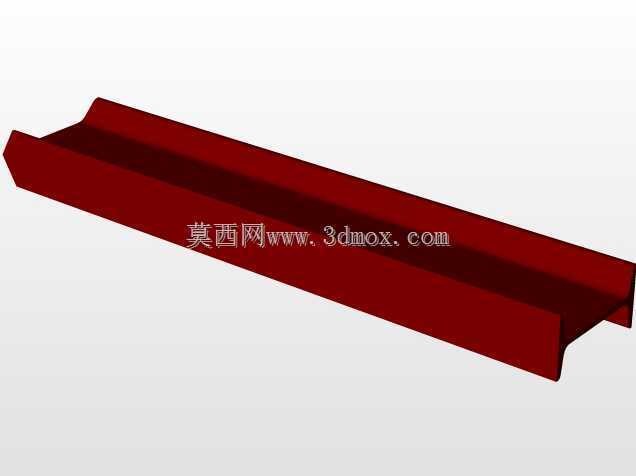

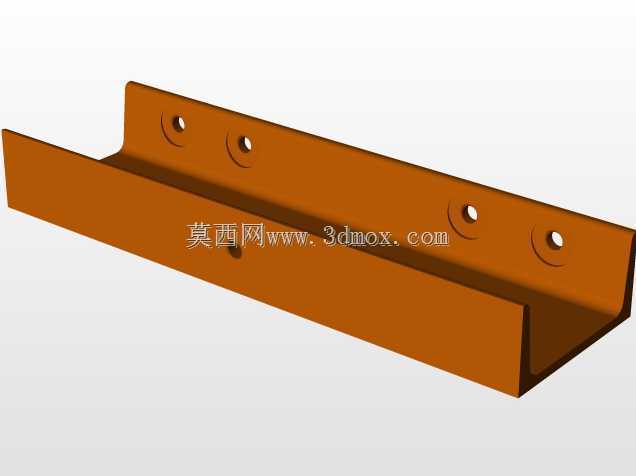

  从结构设计逻辑来看,中心交汇段采用整根型钢弯折成型,没有额外的拼接焊缝,避免了多段焊接带来的应力集中问题,支臂主体选用热轧槽钢作为基材,槽口朝向与受力方向垂直,能够在同等耗材重量下获得更高的抗弯截面系数,应对户外风载、设备自重带来的垂直与水平方向复合载荷。每根支臂的末端都焊接了带安装孔的连接端板,端板上的孔位采用长圆孔与圆孔组合排布,长圆孔用于安装时的位置微调,抵消现场安装基面的尺寸误差,圆孔用于最终的定位锁紧,适配不同规格的膨胀螺栓或设备连接螺栓,安装时无需现场二次扩孔,提升现场装配效率。

  安装边界方面,三根支臂的末端安装面处于同一虚拟球面的不同点位,安装时需要保证中心交汇点与安装基面的垂直距离预留足够的操作空间,方便接线作业与后期维护,支臂与中心段的过渡位置做了圆弧倒角处理,避免应力集中导致的长期载荷下开裂问题,表面处理采用热浸镀锌工艺,能够适应户外高湿、高盐雾的使用环境,减少锈蚀带来的结构强度衰减。实际应用中,这类支架常安装在户外变压器台架的侧方、配电房的外墙立面,用于挂载隔离开关操作面板、计量装置面板、安全警示标识牌等附属部件,三个支臂的独立挂载空间能够避免不同设备间的布线干扰,强电接线与弱电监测线路可以沿不同支臂的槽钢内腔布设,实现强弱电的物理分隔,降低线路间的电磁干扰。

  设计过程中需要重点校核每根支臂的额定载荷,单根支臂的端部挂载重量不能超过设计阈值,避免某一侧过载导致整体结构倾斜,连接端板与支臂的焊接位置采用满焊工艺,焊脚高度符合钢结构焊接规范,焊接后做去应力处理,避免长期使用中焊缝开裂。支臂的长度根据常规电力设备的安装间距设定,既保证相邻挂载设备之间留有足够的安全爬电距离,又不会因为支臂过长导致末端挠度超标,影响设备安装的水平度。现场安装时,首先将中心基座固定在安装基面,调整三根支臂的水平与垂直角度,确保每个末端端板的安装面与待固定设备的安装面完全贴合,再依次锁紧固定螺栓,安装完成后需要对每个挂载点做载荷测试,确认结构无明显形变后再挂载对应的电力设备。这类三向支撑结构相比传统的多支架组合方案,整体耗材量更低,安装点位更少,结构整体性更强,能够适应复杂的户外安装环境,在城乡配电网改造、台区标准化建设场景中能够有效提升安装效率,降低后期维护成本。
