小型静音直流离心泵结构设计

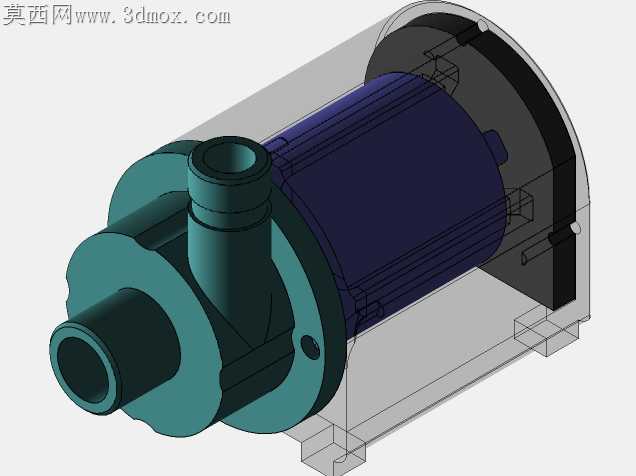

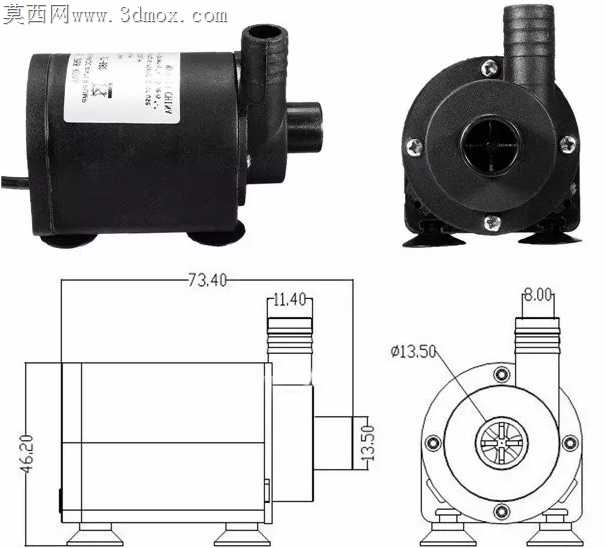

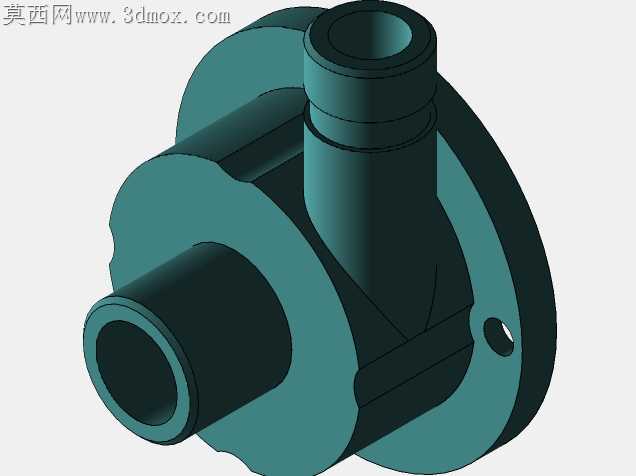

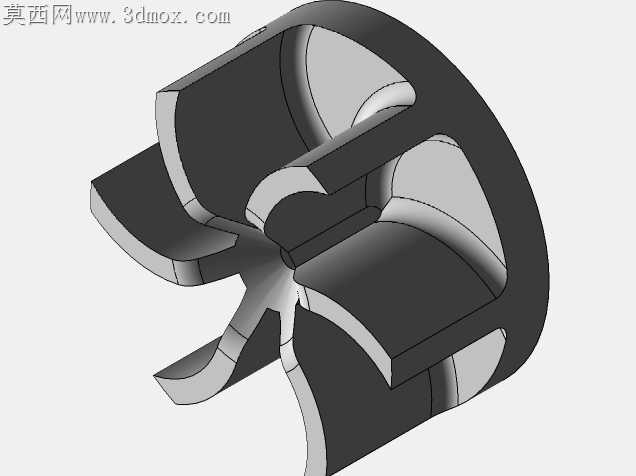

小型直流水泵在桌面水冷、小型水循环场景里，最容易被忽略的痛点是底部吸盘固定结构与泵体振动的耦合问题，很多量产样机在长时间运行后会出现吸盘脱胶、泵体偏移，甚至因为硬接触把振动传导到安装面板产生共振噪音。这款泵的壳体结合面没有采用常见的周向均匀布螺丝方案，而是把三颗紧固螺丝布置在靠近叶轮腔的受力集中区，靠近进出水口的壳体边缘只做定位止口配合，能把螺丝锁紧产生的形变量控制在叶轮腔周边，避免壳体变形挤压内部磁转子的转动间隙，这点在小尺寸泵的结构设计里很考验公差匹配经验。进出水口的竹节式接头没有做等径环筋，靠近根部的两道环筋高度比外侧高0.3mm，套上硅胶软管后靠近泵体的位置密封压合量更大，能避免软管因为泵体振动反复弯折后从根部松脱漏水，接头外壁的脱模斜度控制在1.5度，既方便注塑脱模，又不会因为斜度过大导致软管套入后接触面积不足。底部的三个吸盘安装座不是直接和泵壳一体做平，而是在每个安装座和壳体之间加了0.8mm的薄壁连接筋，相当于给每个吸盘做了独立的减振悬置，泵体运转时磁转子的高频振动会先经过薄壁筋衰减，再传到吸盘，不会直接把硬振动传递到安装面。泵壳表面的标签槽做了0.2mm的下沉深度，标签贴入后边缘不会因为日常擦拭、管路剐蹭起翘，槽体边角做了R0.5的圆角，贴标签时不会在边角位置残留气泡。叶轮腔的进水口做了内倒角过渡，水流从轴向进入叶轮时不会因为直角边产生紊流噪音，腔体内壁和叶轮外缘的间隙控制在0.4mm，既不会因为间隙太小导致叶轮擦腔，也不会因为间隙过大产生回流降低泵水效率。尾部的出线位置做了锥形的线缆护套卡位，护套卡入后能承受50N的拉拽力不松脱，避免日常挪动泵体时线缆扯断内部接线。这类小泵的结构设计不需要复杂的曲面造型，所有细节都围绕长期运行的可靠性、静音表现做取舍，每一处尺寸的微调都对应实际使用场景里的常见故障点，没有多余的装饰性结构，完全服务于功能实现。
