棘轮棘爪式行走机械装置结构设计

项目分类:工业机器人 发布时间:2024-08-22 ID:767446

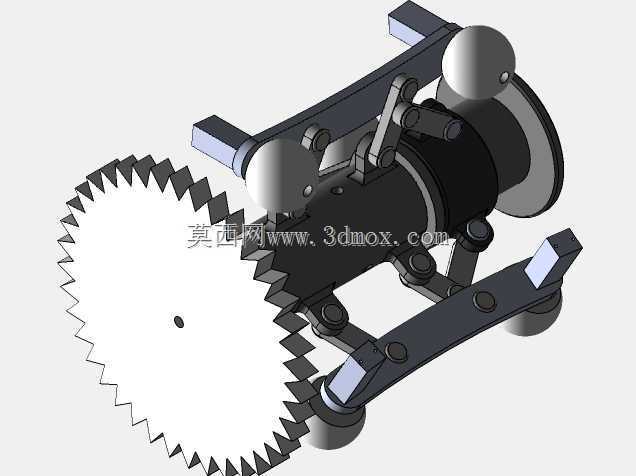

  • 棘轮棘爪式行走机械装置结构设计

  这套棘轮棘爪式行走机械装置,核心依托棘轮的单向间歇传动特性实现步进式行走动作,在轻工生产线的物料间歇移送、小型巡检设备的越障行走、教学演示类机械原理教具等场景中都有适配空间。不同于常规连续行走机构,该结构的步进特性可精准控制单次移动距离,在需要定点停留完成工序动作的工位上,无需额外加装位置锁定结构,依靠棘爪与棘轮齿槽的啮合即可实现位置自锁,避免工位偏移。从功能实现逻辑来看,装置的动力输入可对接小型旋转驱动件,驱动主轴带动偏心连杆结构做圆周运动,连杆同步带动两侧对称布置的摆臂往复摆动,摆臂端部的棘爪在摆臂前推行程中卡入棘轮齿槽,带动棘轮同步转动,回程行程中棘爪沿棘轮齿面滑过,不会带动棘轮反转,以此实现棘轮的单向间歇旋转,

  而棘轮与行走轮为同轴固连结构,即可将旋转动作转化为整机的步进式前进。设计过程中首先对棘轮的齿形参数做了匹配校核,齿距取值兼顾了传动平稳性与步进精度,齿形角选用非对称结构,保证棘爪在啮合行程中能顺利卡入齿槽,回程时可顺畅滑出不会出现卡滞;两侧摆臂采用对称式布置,所有铰接点都加装了耐磨衬套结构,降低往复摆动过程中的铰接磨损,延长结构使用寿命。装置的支撑框架采用弯折成型的板材构件,在保证结构刚度的前提下尽可能降低整体自重,框架上预留的驱动件安装位可适配不同规格的小型驱动电机,安装孔位采用长圆孔设计,可根据实际装配需求调整驱动件的中心距,适配不同传动比的齿轮副或带轮传动。从安装边界来看,装置整体宽度控制在常规小型输送线的导轨间距范围内,

  整机高度可根据实际应用场景调整支撑腿的长度,行走轮的轮缘宽度适配常见的平面行走面与轻型导轨,不会出现脱轨风险;棘轮的直径参数经过反复验算,保证单次摆臂摆动行程对应的棘轮转动角度,刚好匹配单步移动的距离要求,不会出现步距过大或过小的问题。结构上所有传动构件都做了运动干涉校验,摆臂摆动到极限位置时,棘爪与棘轮齿根的啮合深度保持在合理区间,既不会因为啮合过浅出现跳齿,也不会因为啮合过深导致回程卡滞;两侧棘爪采用错位布置,保证任意时刻至少有一个棘爪与棘轮处于啮合状态,避免传动过程中出现空程。在实际应用场景中,该结构可直接作为小型移动平台的行走底盘,搭载检测传感器完成生产线的定点巡检工作,也可作为间歇送料机构的动力执行端,

  带动输送带做步进式送料,适配印刷、包装、组装等需要间歇送料的工序;同时因为结构外露、传动原理清晰,也可作为机械原理教学的演示教具,直观展示棘轮棘爪机构的传动特性与自锁原理。设计过程中没有采用复杂的集成式构件,所有零件都可采用常规的机加工、钣金弯折工艺完成加工,装配流程简单,后期维护时仅需更换磨损的棘爪或棘轮齿圈即可,无需整体拆解装置,降低了运维成本。
