电力变压器用异形安装固定支架结构

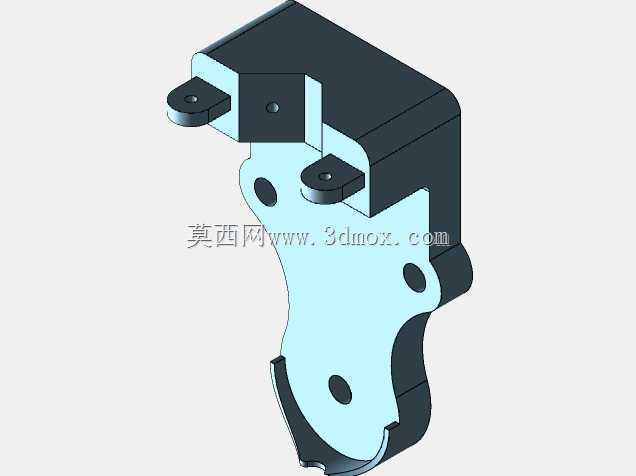

　　在电力输配系统的变压器装配环节，这类异形安装支架是保障内部组件定位精度、耐受长期运行振动的核心结构件之一，日常多应用于油浸式或干式电力变压器的器身内部，用来固定引线夹持组件、分接开关操作机构或是局部绝缘支撑结构，区别于通用标准支架，这类随变压器内部布局定制的异形件，需要完全匹配器身内部的局促安装空间，避免与绕组、引线、绝缘筒等周边部件产生干涉。从结构设计逻辑来看，该支架采用折弯成型的金属基材搭配机加工安装面，主体承力段做了变截面的轮廓处理，下部的弧形轮廓是为了贴合变压器内部圆形绕组的外周曲率，保证安装后支架与绕组绝缘层之间保留均匀的散热间隙，不会阻断变压器油的循环流道或是风冷通道。上部的两个带孔凸耳是核心安装定位点，孔位的同轴度、

　　凸耳端面的平面度都有严格公差要求，安装时通过螺栓与变压器夹件上的预装支座连接，凸耳下方的避让槽是为了给螺栓头部、配套平垫弹垫预留足够的装配空间，避免安装时工具无法到达操作位。支架板面上分布的多个通孔，一部分用来穿装固定螺栓，连接需要被支撑的功能组件，另一部分是工艺减重孔，在不损失结构强度的前提下降低零件自重，同时减少金属材料在变压器漏磁场环境下的涡流损耗，避免局部过热影响绝缘件寿命。设计这类支架时，首先要明确安装边界：支架整体的外轮廓不能侵入变压器内部的绝缘安全距离，所有棱角位置都做了圆角倒钝处理，防止尖角位置产生电场集中引发放电隐患；安装孔的位置度公差控制在0.1mm以内，保证装配时不需要额外修配就能顺利对位，

　　降低现场总装的工作量。从受力角度分析，支架需要承受被支撑组件的自重，还要耐受变压器运行时的电磁振动、短路工况下的瞬时电动力冲击，所以折弯边的高度、板材厚度都经过强度校核，在长期振动环境下不会出现疲劳变形，保证被固定组件的位置不会发生偏移，避免引线拉扯、机构卡涩等故障。实际选型应用时，需要核对支架的安装孔距与变压器夹件上的支座尺寸是否匹配，支架下部的弧形轮廓与绕组外径的贴合间隙是否符合设计要求，安装完成后还要检查支架与周边带电部件的绝缘距离是否满足安规标准，所有连接螺栓都要采取防松措施，避免长期运行后螺栓松动脱落造成内部故障。这类异形支架的建模过程需要充分结合变压器内部的三维布局，在设计阶段就做全干涉检查，提前排查与周边部件的碰撞问题，避免生产出样件后才发现装配干涉，反复修改模具或是加工工艺造成成本浪费。
