航天风化层采样桶式滚筒结构设计

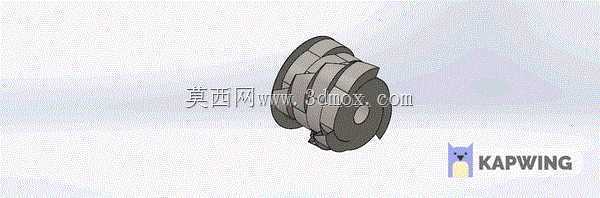

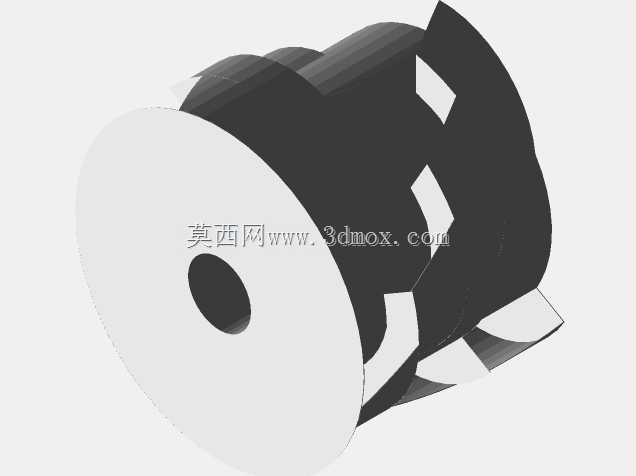

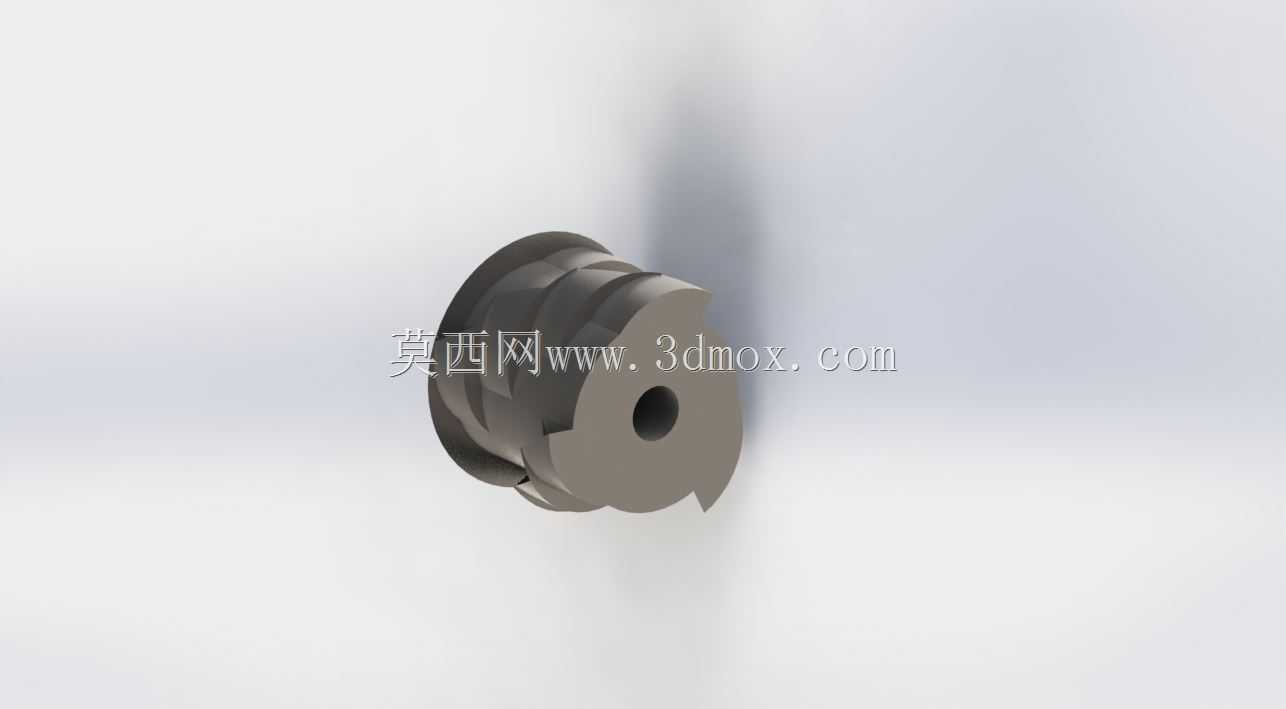

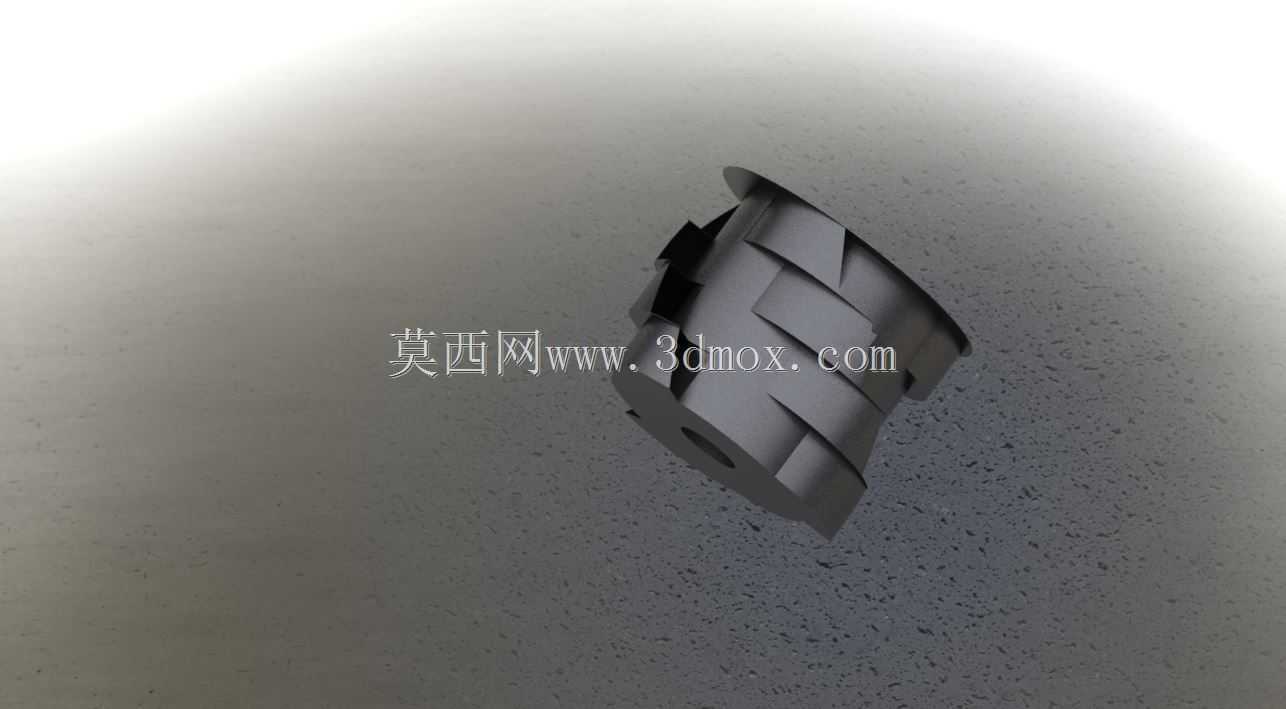

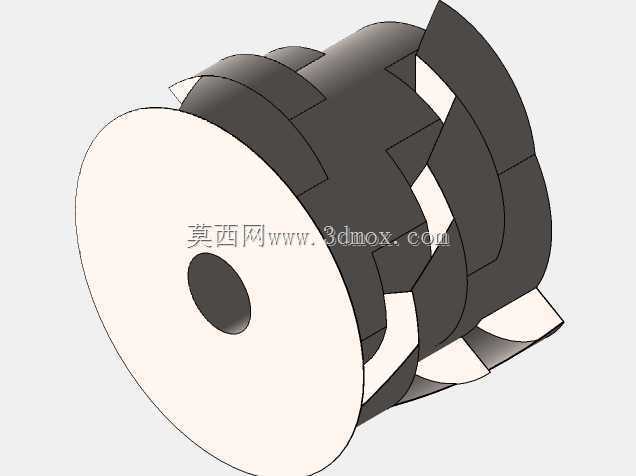

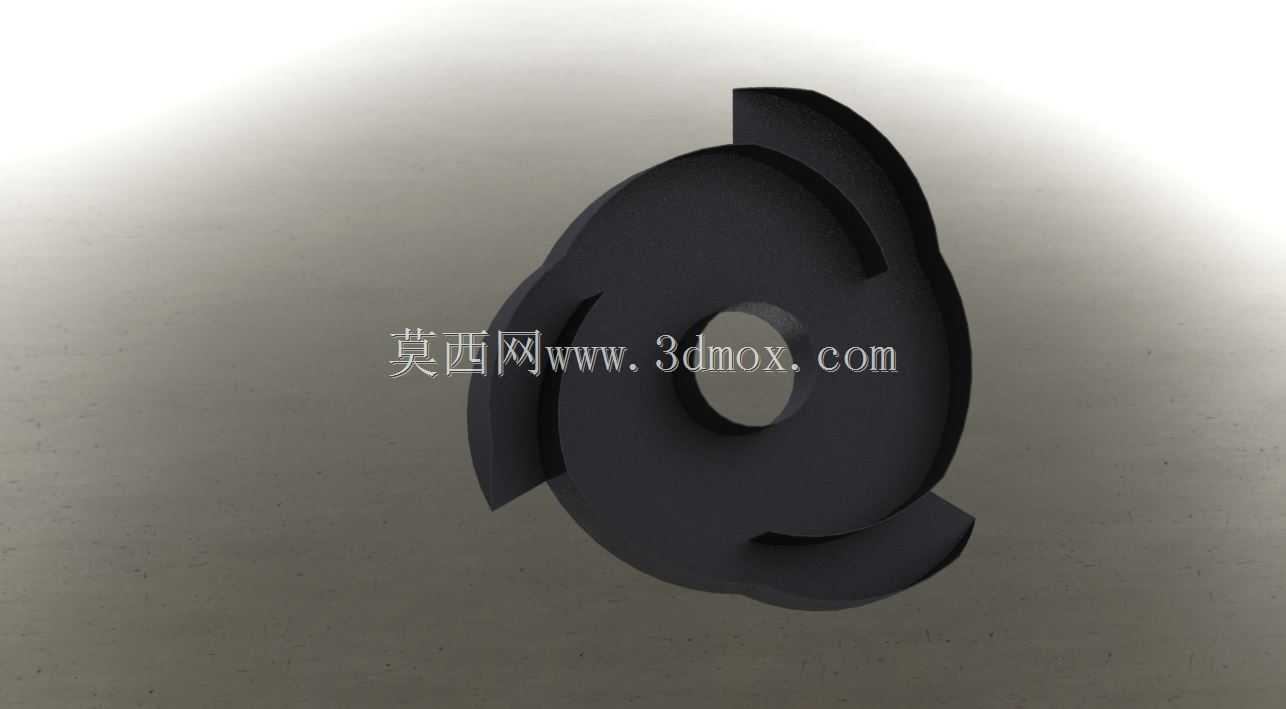

　　在深空探测表层星壤采样作业场景中，桶式滚筒作为表层风化层采集的核心执行构件，直接决定采样作业的效率与样品留存的完整性，这类构件的设计需要同时兼顾低重力环境下的作业可靠性、结构轻量化以及样品防洒落性能，适配地外天体无大气、低重力、表层风化层颗粒松散无粘结的特殊作业环境。这款桶式滚筒的设计围绕风化层桶鼓挑战赛的实际作业需求展开，整体采用分段式铲斗布局，区别于常规连续螺旋滚筒的结构形式，每个铲斗单元采用独立的钛合金板材折弯成型，板材厚度控制在1mm，在保证结构强度满足低重力下铲取切削力要求的同时，最大限度降低构件整体自重，适配深空探测载荷对重量的严苛约束。从实际作业逻辑来看，当滚筒随采样机构旋转切入风化层时，

　　外露的铲斗刃口会以固定切削角度切入松散星壤颗粒，随着滚筒转动将颗粒导入桶体内部容腔；当铲斗旋转至停止位置、采样作业暂停时，桶体内部设置的分段式屏障结构会形成错位遮挡，阻断颗粒沿铲斗间隙向外散落的路径，避免低重力环境下采集到的样品无规则飘散流失，保证采样容积的有效利用率。从安装边界与尺寸参数来看，该滚筒的锅盖宽度为85mm，可直接匹配常规采样臂末端的标准连接法兰，无需额外设计转接结构；桶体整体直径为450mm，长度为343mm，整体轮廓在采样机构的收纳包络范围之内，不会在探测车行驶、机械臂折叠过程中与周边构件产生运动干涉；整体结构总质量控制在4.57kg，对于航天载荷而言，这个重量指标能够在不占用过多载荷配额的前提下，实现35.

　　3升的额定采样容积，兼顾了轻量化与采样容量的平衡。从制造工艺角度考量，所有铲斗构件均采用等厚钛板折弯成型，没有复杂的曲面加工与异形焊接结构，零件数量少，装配工序简单，即使在地面试制阶段也能通过常规钣金工艺快速完成样件制作，大幅降低原型迭代的成本与周期；每个铲斗的刃口做了小角度钝化处理，既保证切入松散风化层时的切削效率，又避免刃口过于锋利在装配、测试过程中造成操作人员划伤，同时也能减少颗粒在刃口处的粘附卡滞。在结构可靠性设计上，滚筒两端的支撑法兰与中心转轴采用一体化加工结构，避免分体装配带来的同轴度误差，保证滚筒旋转过程中的动平衡性能，减少低转速采样时的振动冲击；桶体内部的防洒落屏障与铲斗内壁采用平滑过渡设计，没有直角积料死角，

　　在样品卸载阶段仅需反向旋转滚筒即可依靠重力与离心力将内部样品完全排出，不会出现颗粒残留卡塞的问题。从实际适配场景来看，这款滚筒不仅可以适配NASA风化层采样挑战赛的测试平台，也可经过 minor 尺寸调整后适配小型地面松散物料采集设备、月面采样原理验证样机等多种场景，其核心的防洒落结构设计思路，也可以为低重力环境下的散料输送、采集构件设计提供参考，尤其是在颗粒无规则飘散的工况下，这种分段屏障+独立铲斗的结构形式，相比传统连续螺旋结构有着更好的防洒落表现，同时结构刚度更易控制，自重分配也更加均匀。在建模过程中，所有配合面均按照常规机械加工公差预留了装配间隙，铲斗与桶体主体的连接位置预留了标准焊接坡口，可直接用于生产图纸的导出与样件试制；滚筒的中心轴孔按照标准轴承配合尺寸设计，可直接适配常规深沟球轴承的安装要求，无需额外修改轴系结构，能够大幅缩短原理样机的搭建周期。
