风洞试验用可调翼型结构三维设计

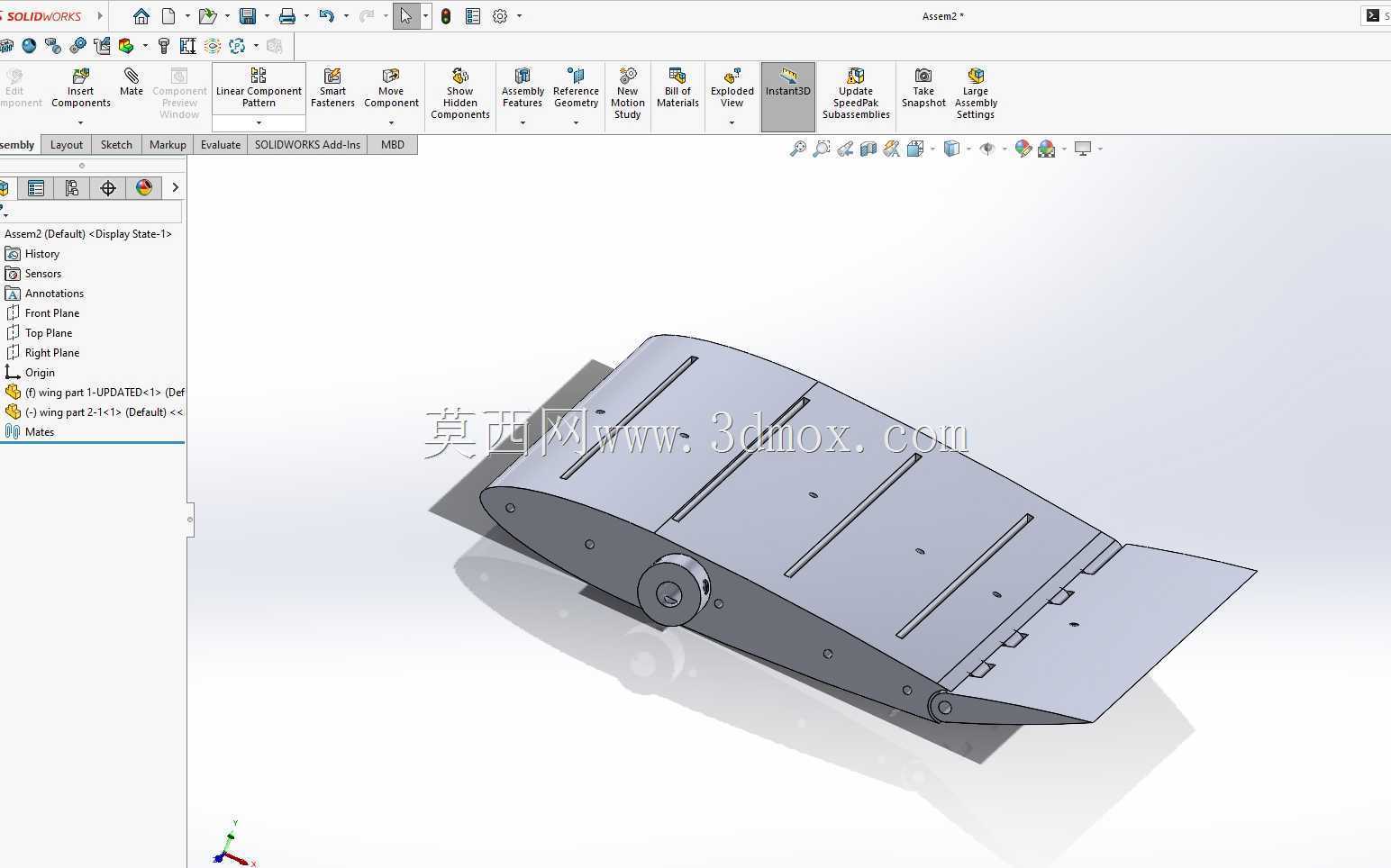

　　该翼型结构主要面向低速风洞气动性能测试场景设计，可直接安装于风洞试验段的专用夹持支架上，用于获取不同迎角下翼面的升阻特性、表面压力分布规律以及附面层流动状态数据，为小型低速飞行器、风力机叶片、导流装置的翼型选型与气动优化提供实体测试载体。从结构功能来看，该翼型采用分段式可调设计，主体翼面为流线型对称翼型剖面，前缘做了圆滑过渡处理以避免来流在小迎角下发生过早分离，后缘设置了可小角度偏转的襟翼段，通过两端的铰接转轴与主体翼身连接，可根据试验需求调整襟翼偏转角度，模拟不同增升构型下的气动表现，无需更换整体翼件即可完成多组对照试验，有效提升风洞试验的准备效率。设计过程中优先考虑了翼面的型面精度控制，

　　整体翼型剖面严格按照选定的低速翼型坐标点拟合生成，表面做了连续曲率过渡处理，避免因型面台阶、凹凸缺陷引发的额外气流扰动，保证测试数据的可靠性；翼身内部设置了轻量化的加强筋布局，在保证翼面整体刚度、避免风洞高速来流引发翼面振动变形的前提下，尽可能降低结构自重，减小两端支撑机构的负载。安装边界方面，翼型两端的转轴采用同轴度公差严格控制的圆柱结构，可直接适配风洞试验段标准的迎角调节转盘接口，转轴中心与翼型弦线的相对位置经过反复校核，保证迎角调节时翼型的转动中心与试验标定位置重合，减少安装定位带来的系统误差；翼面整体展长与弦长尺寸匹配常规小型教学及科研风洞的试验段截面尺寸，安装后翼面上下方预留足够的流场空间，

　　避免洞壁干扰对测试结果产生过大影响。从实际使用场景出发，该翼型结构除了用于常规的气动性能测试外，还可通过在翼面表面预留的测压孔安装位置，加装微型压力传感器，获取翼面不同弦向位置的压力分布数据，也可在翼身内部加装小型扰动发生装置，用于开展附面层流动控制相关的试验研究；铰接部位的转轴做了低阻尼设计，调整襟翼角度后可通过侧面的紧定螺钉快速锁止，保证试验过程中翼型构型保持稳定，不会因气流冲击发生角度偏移。结构设计时充分考虑了不同测试场景的适配性，翼身主体与两端转轴采用模块化连接设计，可根据不同的试验需求更换不同剖面的翼身主体，无需更换整套支撑连接结构，进一步拓展了该试验工装的适用范围；翼面表面的安装基准面经过平面度处理，可直接粘贴荧光丝线用于流场显示试验，直观观察不同迎角、不同襟翼角度下翼面的气流分离位置与流动形态。
