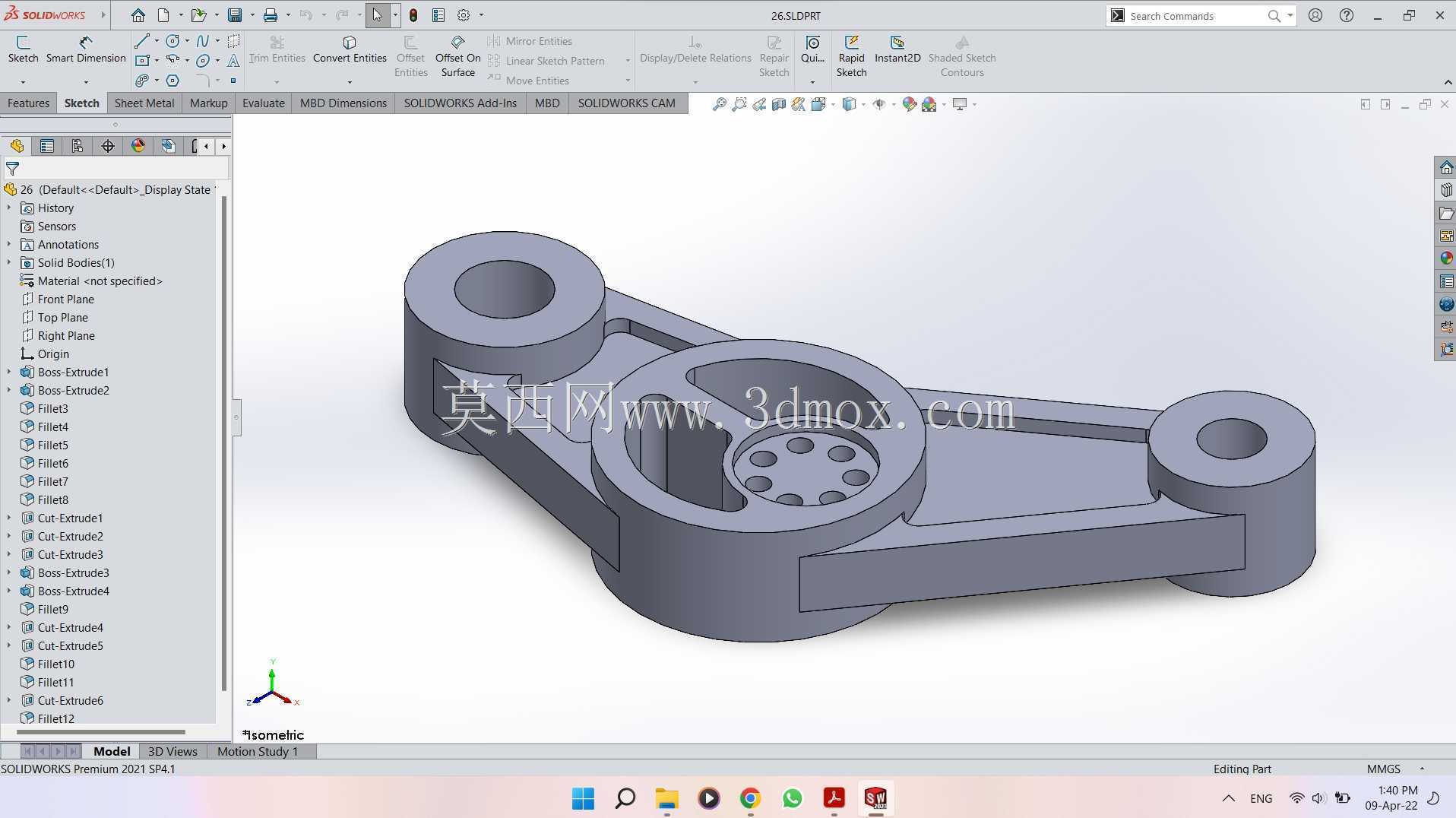

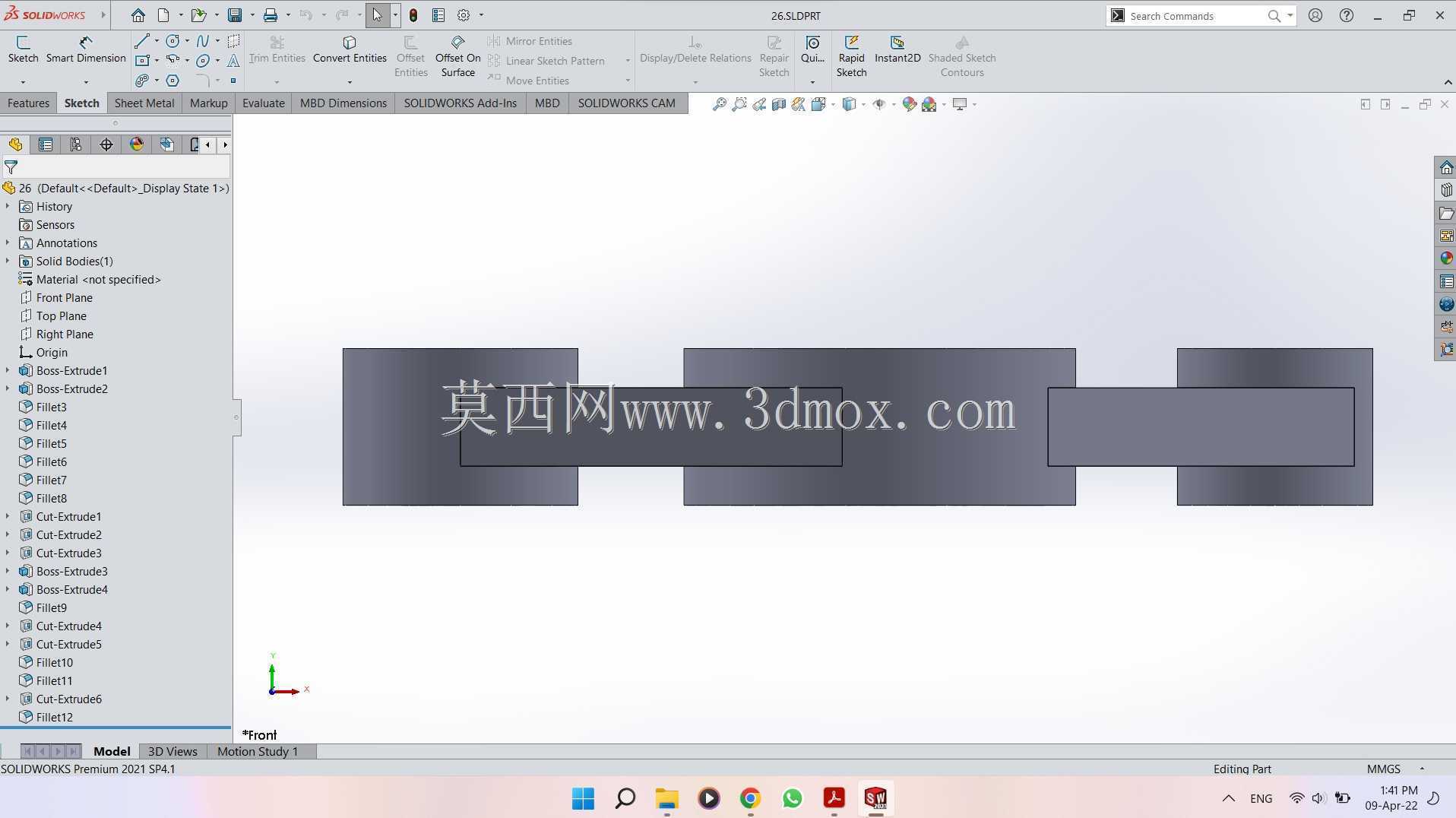

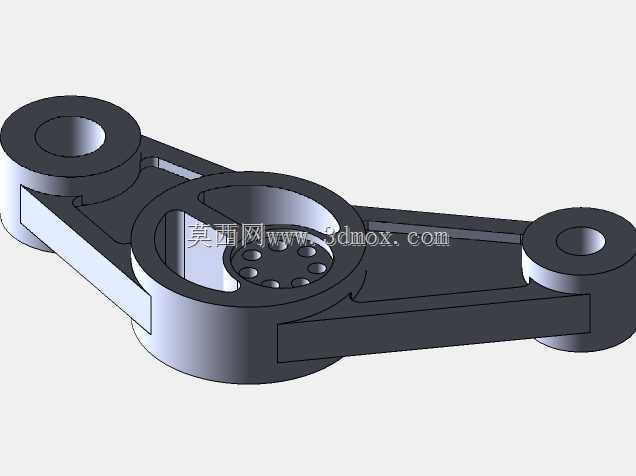

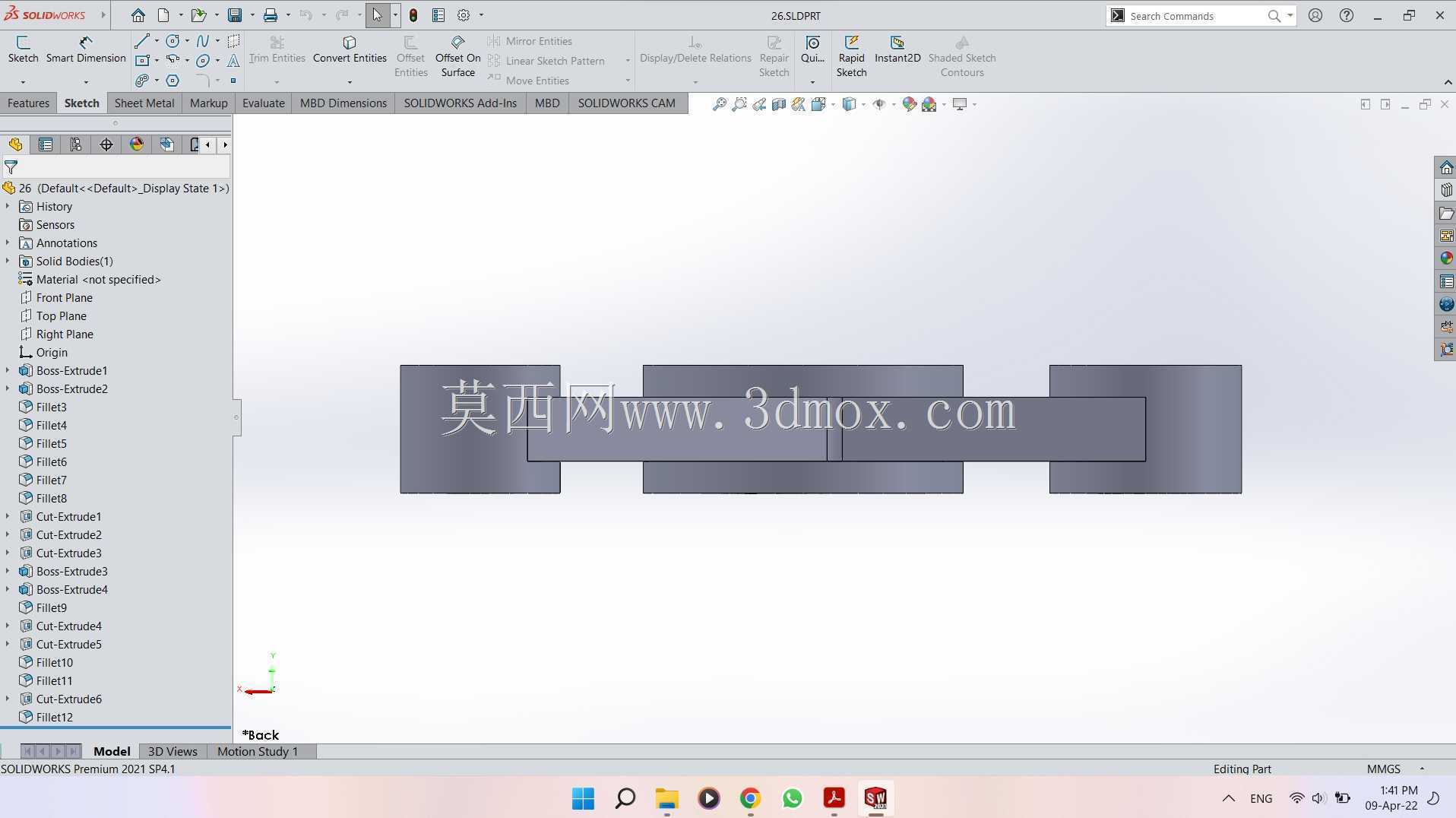

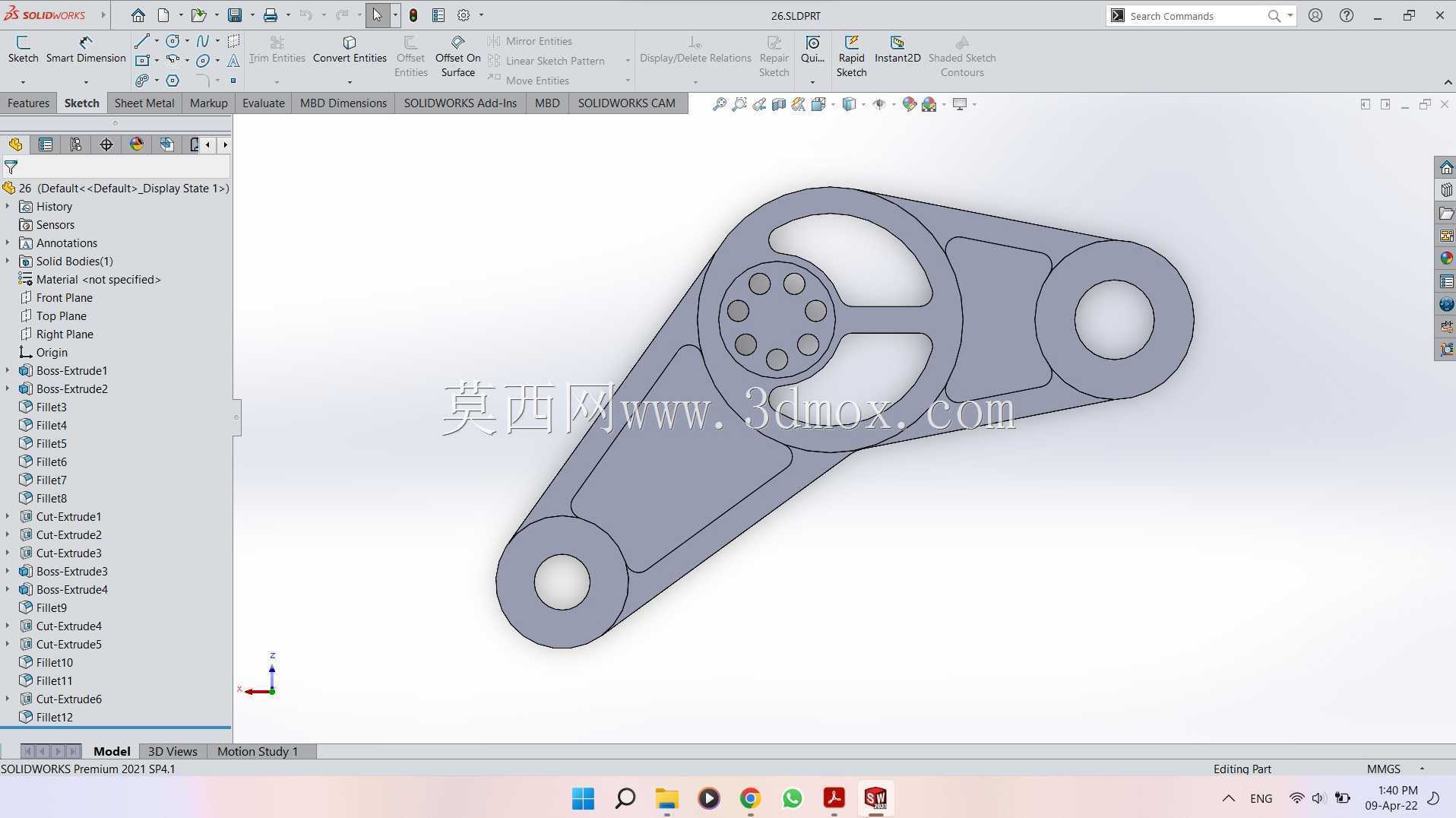

这类三铰点连杆支架在自动化生产线的间歇传动机构、轻工包装设备的摆臂驱动单元、输送线的分料拨杆机构中应用十分广泛,核心作用是作为动力输入与执行端之间的力传递构件,将旋转轴的圆周运动转化为执行端的往复摆动,或是在多连杆联动机构中承担力的分流与运动轨迹约束功能。从结构细节来看,三个铰接孔的同轴度公差直接决定了机构运行的卡顿程度与传动效率,设计时两端的铰接孔采用了等径通孔设计,适配标准销轴与带座轴承的安装尺寸,中间的大直径铰接位预留了多组螺栓安装孔,可直接与驱动摆臂、凸轮随动器或是传动齿轮盘进行刚性连接,无需额外加工转接法兰,减少了装配环节的累积误差。
在实际选型适配过程中,首先要确认安装边界:两端铰接孔的中心距决定了摆臂的摆动行程范围,中间铰接位的端面到支架本体的下沉深度,需要匹配所连接驱动部件的法兰厚度,避免装配后出现轴向窜动;支架本体的加强筋沿力的传递路径布置,从两端铰接孔的外侧向中间大孔的外缘延伸,既控制了整体的重量,又能在承受交变冲击载荷时避免应力集中在孔位与筋板的交接处。设计时特意将中间铰接位的端面做了沉台处理,连接螺栓的头部可以完全沉入沉台内,不会在机构摆动过程中与周边的护罩、机架部件发生运动干涉,两端铰接孔的外侧做了加厚凸台,提升孔位的耐磨性能,即使长期承受销轴的径向挤压,也不容易出现孔位失圆的问题。
从功能特性上看,该构件的受力方向主要沿三个铰点的连线方向传递,因此建模过程中对筋板的厚度做了梯度优化,靠近中间大孔的位置筋板厚度更大,向两端铰点延伸时逐步收窄,在满足1.5倍额定载荷的强度校核要求下,尽可能降低构件的转动惯量,减少驱动端的动力损耗。实际装配时,两端的铰接孔可根据使用场景选配自润滑衬套或是深沟球轴承,适配不同转速的摆动工况:低速重载场景下选配铜基自润滑衬套,免维护且抗冲击性能好;高速频繁摆动场景下选配带密封的深沟球轴承,运行阻力更小,噪音更低。中间铰接位的安装孔采用了圆周均布设计,可适配不同分度圆直径的连接法兰,不需要重新加工孔位就能适配多种规格的驱动部件,通用性较强。
在安装尺寸的适配逻辑上,三个铰点的中心连线形成的三角形结构具备天然的稳定性,相比单臂式的摆杆结构,抗侧向载荷的能力提升40%以上,即使执行端受到偏载冲击力,也不会轻易出现支架变形的问题。支架的整体厚度经过优化,既不会因为过薄导致铰接孔处的接触应力过大,也不会因为过厚增加不必要的材料成本与运动重量。建模时所有的棱边都做了R2以上的圆角处理,既避免了加工过程中的应力开裂问题,也能减少装配时的锐边划伤风险,所有孔位的拔模斜度控制在1度以内,适配普通的铣削加工或是压铸成型工艺,不需要特殊的工装夹具就能完成加工,量产时的工艺性较好。
