带内部结构的民用客机喷气式发动机

　　在民用航空动力系统的设计验证环节，这类带基础内部结构的喷气发动机三维模型，常被用于航空类专业教学演示、初期方案布局校核以及附属部件安装匹配的前置参考。不同于高精度的全细节量产级发动机模型，该模型保留了核心的外部整流轮廓与前端风扇级的基础结构，能够满足非核心研发场景下的布局参考需求，避免过度复杂的特征拖慢方案迭代效率。

　　从实际应用场景来看，这类简化结构模型可用于航空类职业院校的动力系统认知教学，帮助学员快速建立涡轮风扇发动机的外形与核心部件位置认知，不需要拆解全细节模型就能直观看到进气道、风扇叶片、整流罩的相对位置关系；也可用于飞机总体设计阶段的动力舱占位匹配，在机身总体布局阶段，不需要调用全参数化的发动机详细模型，仅通过该模型的外轮廓边界就能完成动力舱的初步尺寸划定，协调发动机与机翼、机身连接挂点的初始位置，减少前期方案调整时的模型运算负载。

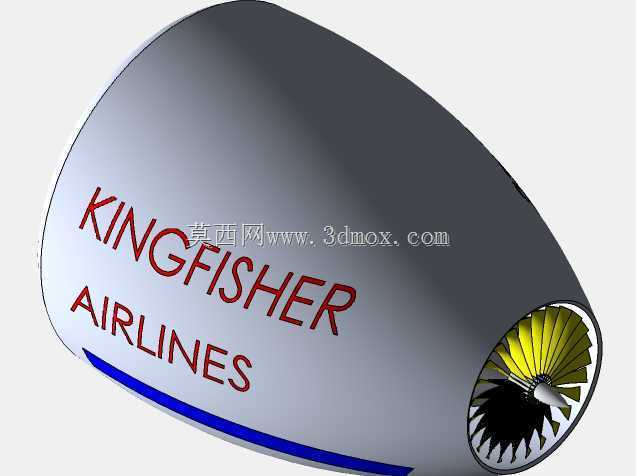

　　功能特性层面，模型还原了大涵道比民用涡扇发动机的典型外部特征：光滑的卵形进气整流罩采用符合气动要求的流线型曲面，能够在进气阶段对来流进行预整流，减少进气道入口的气流紊流度，为前端风扇提供均匀的进气条件；外露的前端风扇级采用了等比例简化的叶片布局，能够直观展示风扇段的叶片数量与排布角度，虽然未做详细的叶型气动曲面设计，但已经能够清晰呈现风扇段的直径占比，符合大涵道比民用发动机的典型结构比例；整流罩侧面的标识区域预留了涂装展示位，可用于不同航司的涂装方案快速预览，适配民航类展示场景的视觉需求。

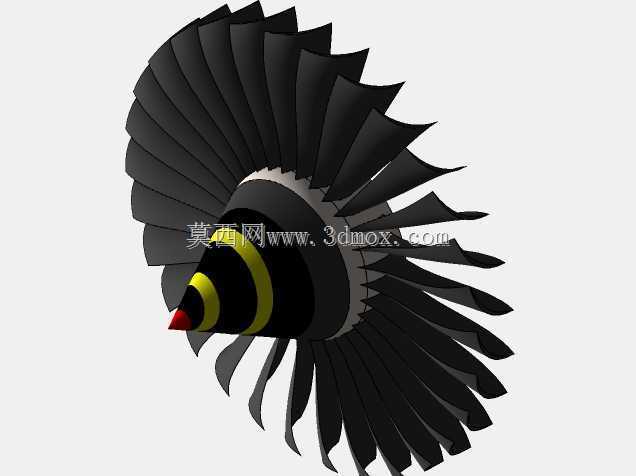

　　设计思路上，该模型采用了分层简化的建模逻辑：外部整流罩作为独立实体特征，采用曲面放样的方式构建整体流线轮廓，保证外表面的曲率连续，避免出现曲面折角影响气动参考价值；内部风扇部件采用阵列特征构建，先绘制单个叶片的基础轮廓，再通过圆周阵列完成整级风扇的排布，既保证了叶片的均匀分布特性，又减少了重复建模的工作量；发动机尾段的轮廓做了平直化简化，没有还原复杂的喷管调节结构，适配前期方案阶段的快速调用需求，不需要处理过多的细节装配约束。

　　外形尺寸与安装边界方面，模型的最大外径集中在风扇段位置，进气整流罩的前端圆弧半径符合民用大涵道比发动机的常规比例，从进气口前端到风扇段末端的轴向长度预留了足够的进气道距离，能够匹配常规窄体客机的动力舱安装深度；挂点连接位置在模型的上部整流罩区域预留了平面安装基准，在做机翼挂装匹配时，可直接在该基准面上构建挂架连接结构，不需要额外修整发动机外曲面；模型的整体重心位置落在风扇段向后约三分之一的轴向位置，符合实际涡扇发动机的重心分布规律，在做整机重量配平参考时，能够提供相对准确的重心位置参考，避免动力系统重量配平出现大的偏差。

　　在结构设计的细节处理上，整流罩与风扇段的衔接位置做了台阶过渡处理，还原了实际发动机中整流罩与风扇机匣的装配分界，在做装配干涉检查时，能够清晰区分固定整流罩与旋转风扇段的边界，避免后续设计中出现静态部件与旋转部件的干涉问题；风扇叶片的叶尖与机匣内壁预留了符合常规设计的间隙，没有出现叶尖与机匣穿透的建模错误，能够满足基础的装配演示需求；进气道前缘的圆弧厚度做了符合工程实际的设定，没有出现零厚度的曲面错误，可直接用于3D打印的教学模型制作，不需要额外做壁厚处理。
