螺旋流线型速度形态工业结构件

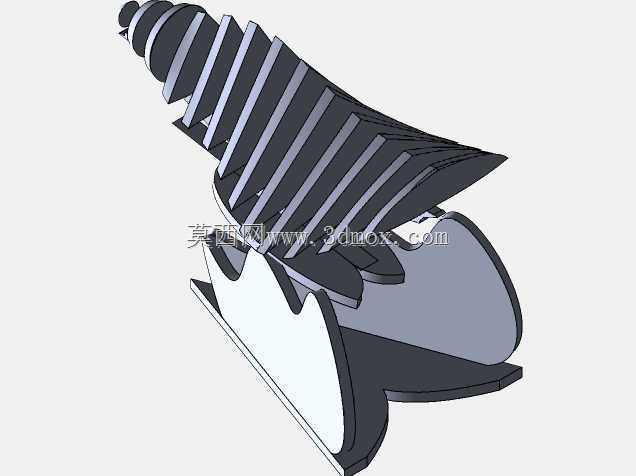

　　该结构件的设计初衷，是面向工业展示、机械原理教学演示以及创意装置开发场景，作为具象化呈现速度感与流体力学形态的实体载体，可直接用于机械原理展厅的展陈教具、工业设计专业的结构造型示范件，也可作为创意动力装置的核心造型构件，搭配动力输出组件完成动态展示效果。从功能特性来看，整个构件采用分层堆叠的螺旋递进结构，每一片层板的轮廓都经过流线型修型，层与层之间保持均匀的间距，既保证了整体形态的视觉通透感，也能在气流通过时减少紊流产生，当构件沿中心轴线旋转时，层板的递进轮廓会形成连续的视觉流动效果，直观呈现速度推进的动态感。设计过程中，首先确定了整体的螺旋升角参数，将螺旋导程设定为从前端到后端逐步放大，前端的小导程段模拟高速运动时的前端破风形态，

　　后端的大导程段则模拟气流扩散的尾迹形态，每一片层板的外轮廓都贴合预设的速度流线轨迹，避免出现直角或突兀的折角，保证轮廓曲线的曲率连续。底部的支撑结构采用一体化的卡接设计，支撑座的轮廓与最下层螺旋板的型面完全贴合，不需要额外的紧固件即可完成层板与底座的定位，支撑座底部预留了标准的安装平面，平面上设置了两个定位销孔与四个螺纹安装孔，可直接固定在直径不超过120mm的旋转输出轴端面上，安装时不需要额外制作转接法兰，降低了配套使用的加工成本。从安装边界来看，整个构件的最大外轮廓直径控制在180mm以内，轴向总长度为260mm，旋转时的最大回转半径不超过95mm，适配多数小型旋转展示台、低速电机输出端的安装尺寸，

　　不会出现运转时与周边部件干涉的问题。层板的厚度统一设定为2mm，既保证了激光切割加工时的板材利用率，也能让层叠后的结构保持足够的刚性，不会因为长时间旋转出现层板变形的问题。层板之间的定位采用卡槽互锁结构，每片层板上都预留了与相邻层板匹配的卡口，组装时不需要粘接或焊接，仅通过卡口拼接即可完成整体装配，拆解后可平板包装，大幅降低运输过程中的空间占用。在实际应用中，该构件如果搭配低速伺服电机使用，可设置10-30rpm的旋转转速，运转时的动态流线效果能够清晰传递速度形态的设计理念，适合用于工业设计展会的动态展示装置；如果作为静态教具使用，可直接放置在展示架上，分层的结构能够让学习者直观理解螺旋流线形态的构成逻辑，

　　掌握曲面分层拆解的设计方法。设计时还考虑了不同加工工艺的适配性，除了激光切割金属板材之外，也可采用亚克力、密度板等材料进行切割加工，不需要修改设计图纸即可适配不同材质的加工需求，支撑座的安装孔位也预留了足够的公差范围，适配不同加工精度的加工条件，即使是普通的数控切割设备也能完成构件的加工制作，不需要高精度的五轴加工设备，降低了构件的制作门槛。整个结构的受力路径经过优化，旋转时的离心力会通过层板之间的卡口传递到底部支撑座，再通过安装孔传递到固定端，不会出现层板受力脱出的问题，在额定转速下长期运转也能保持结构稳定性。
