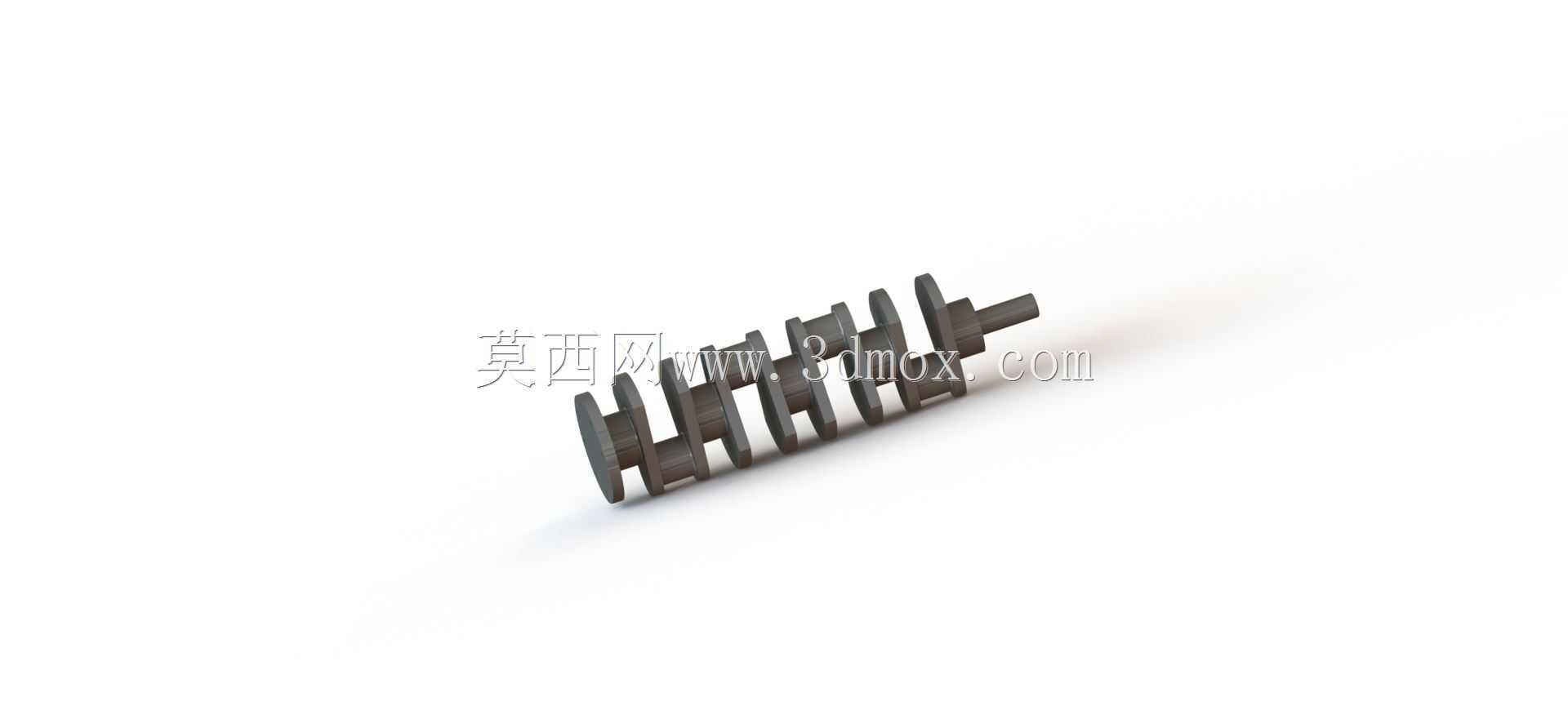

多拐式动力传递曲轴结构三维数模

　　在往复式动力设备的动力传递链路中，曲轴是承接活塞往复运动、转换为旋转扭矩输出的核心承载部件，其结构合理性直接决定整套动力单元的运行平顺性、疲劳寿命与NVH表现。本次建模的多拐式曲轴，针对中小排量内燃机的动力输出需求设计，整体采用全支撑式轴段布局，相邻曲柄销之间设置独立主轴颈承载位，可有效分散各缸做功冲程产生的交变冲击载荷，避免轴系在高转速工况下出现挠曲变形。从结构设计逻辑来看，建模过程中优先匹配直列多缸机型的点火间隔角，各曲柄销的相位角按照均匀做功的原则排布，保证每一个做功冲程的扭矩输出间隔一致，降低动力输出端的扭矩波动，减少后端飞轮的动平衡校正余量。曲轴的主轴颈与曲柄销位置均设计有连续的压力润滑油道，油道沿轴段内部斜向贯通，

　　可将主油道供给的压力润滑油直接输送到轴瓦配合面，在高转速工况下形成稳定的动压油膜，避免金属直接接触造成的磨粒磨损。曲柄臂位置采用了变厚度的过渡结构，在靠近轴颈的位置设置大圆角过渡，避免应力集中造成的疲劳断裂，同时在曲柄臂的非配合侧做了去重处理，在保证结构强度的前提下降低整体转动惯量，提升动力响应速度。从安装边界来看，主轴颈的同轴度公差在建模时严格按照IT6级精度设定，各轴段的圆柱度公差控制在0.008mm以内，保证与轴瓦装配后的配合间隙处于合理区间，既不会因为间隙过大造成机油压力泄漏，也不会因为间隙过小出现热态抱死的问题。曲轴的输出端设计有法兰连接结构，可直接与飞轮、离合器总成对接，输入端预留有正时齿轮、皮带轮的安装定位面，

　　定位键槽的位置与相位严格匹配配气机构的正时要求，避免装配后出现配气相位偏差造成功率下降。在实际应用场景中，这类曲轴可适配通用小型汽油机、小型柴油发电机组、农用机械动力单元等设备，在建模过程中充分考虑了不同工况下的载荷特性：针对发电机组恒定转速运行的场景，轴颈表面的硬化层深度按照长期稳态载荷设计，保证长时间满负荷运行下的磨损量控制在允许范围内；针对车用变转速工况，曲柄臂的结构强度按照交变冲击载荷做了强化处理，可承受急加速、急减速过程中的瞬时扭矩冲击。建模时对曲轴的动平衡特性做了前置校核，各曲柄臂的质量矩按照对称原则分配，初始不平衡量控制在较小范围内，减少后续动平衡工序的去重量，降低生产加工的工艺成本。油道的进出口位置均设计有倒角，

　　避免装配过程中刮伤密封件，同时在油道末端设置有堵头定位结构，保证润滑油道的密封性，避免机油泄漏造成润滑压力不足。曲轴的轴向定位采用止推片结构，在中间主轴颈位置设计有止推面，可承受离合器分离、齿轮啮合产生的轴向载荷，限制曲轴的轴向窜动量，保证齿轮、皮带轮等附件的传动精度。整体建模过程完全遵循实际加工工艺逻辑，所有的拔模斜度、退刀槽、圆角过渡均符合量产加工的工艺要求，没有出现无法加工的倒扣结构或者锐角结构，可直接用于工艺拆解、工装设计以及装配干涉校核等工作环节。
