四轴飞行器折叠关节缩回式机臂结构

　　在多旋翼无人机尤其是便携折叠款四轴飞行器的结构设计中，机臂的折叠收纳结构是直接影响整机收纳体积、飞行可靠性、展开锁定效率的核心部件，本次呈现的折叠关节缩回式机臂，就是针对便携航拍、作业类四轴飞行器的收纳需求设计的功能结构。从实际应用场景来看，这类结构主要适配对收纳尺寸有严格要求的消费级航拍无人机、小型巡检无人机，能够在非作业状态下将机臂沿铰接点回转收拢至机身侧方，大幅降低整机的外包装尺寸与携带占用空间，解决传统固定机臂无人机携带不便、收纳空间利用率低的问题。

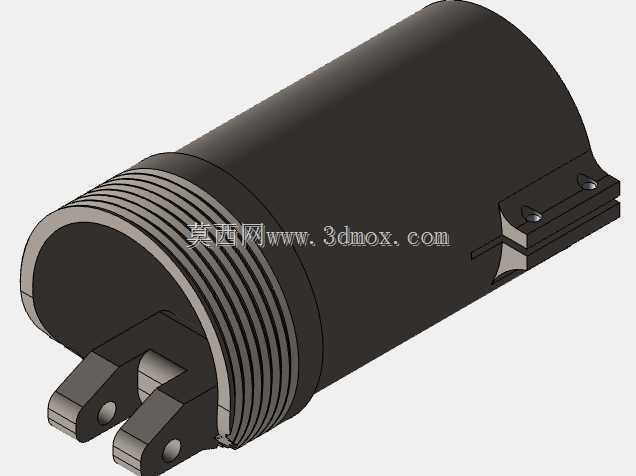

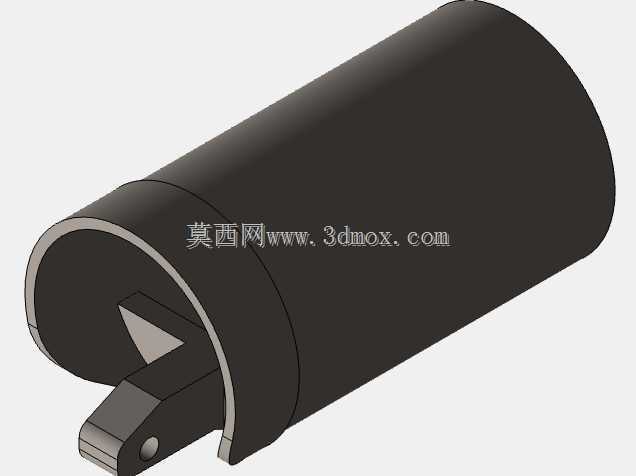

　　从功能特性上看，该机臂采用圆柱型臂身主体搭配端部铰接折叠关节的结构形式，臂身主体为等截面圆柱结构，内部预留有电机动力线、电调信号线的走线空腔，能够避免线材外露造成的飞行风阻增加与线材剐蹭磨损问题；端部的铰接关节采用单耳片配合销轴的连接形式，铰接位置设置有限位贴合面，当机臂展开至飞行工作位置时，关节贴合面完全抵靠，能够抵消飞行过程中螺旋桨旋转产生的升力弯矩，避免铰接位置出现旷量抖动，保障飞行过程中机臂的结构刚度，减少动力输出的振动损耗。折叠状态下，机臂可绕销轴回转至与机身平行的位置，实现缩回收纳的效果，整个折叠与展开过程无需额外工具，手动操作即可完成到位锁定，适配外场作业快速转场的使用需求。

　　在设计思路层面，该结构优先平衡了结构重量与结构强度的匹配关系，臂身采用薄壁圆柱结构形式，在保证相同抗弯截面模量的前提下，相比方形截面臂身能够有效降低结构自重，同时圆柱外形的空气阻力系数更低，能够减少飞行过程中的风阻损耗，提升整机续航表现。铰接关节的位置设置在臂身根部靠近机身安装座的区域，尽可能缩短了折叠回转的力臂长度，减少了收纳状态下机臂的外伸尺寸，同时铰接销轴的轴线方向经过反复校核，确保折叠过程中臂身不会与机身外壳、起落架结构发生运动干涉，整个回转行程无卡滞点。关节处的限位面采用平面抵靠的形式，相比齿形锁定、卡扣锁定的结构，减少了小零件的使用数量，降低了结构失效的风险，同时抵靠面的接触面积经过计算，能够覆盖最大飞行工况下的弯矩载荷，避免长期使用后出现限位面压溃变形的问题。

　　从外形尺寸与安装边界来看，臂身主体的外径尺寸适配主流10-15寸螺旋桨对应的机臂规格，臂身长度根据四轴飞行器的轴距要求匹配，能够保证螺旋桨旋转平面之间留有足够的安全间隙，避免相邻机臂的螺旋桨发生打桨干涉。根部的铰接耳片设置有标准的销轴安装孔，孔位公差按照精密转动副的要求设计，能够保证铰接转动的顺滑度同时避免径向旷量；安装端面预留有与机身中心板连接的安装孔位，孔位间距适配通用的碳纤维中心板安装规格，无需额外修改机身结构即可完成替换安装。需要注意的是，在实际装机应用时，臂身内部的走线需要在铰接位置预留足够的回转长度余量，避免折叠过程中线材被拉扯断裂，同时铰接销轴需要采用防松设计，避免飞行过程中销轴脱出造成机臂失效。这类折叠机臂结构除了应用在四轴飞行器上，也可经过尺寸调整后适配其他需要折叠收纳的杆状支撑结构，比如便携折叠天线支架、小型折叠起降架等场景，结构形式具备较强的通用性。
