可调节式模型火箭静态测试台架

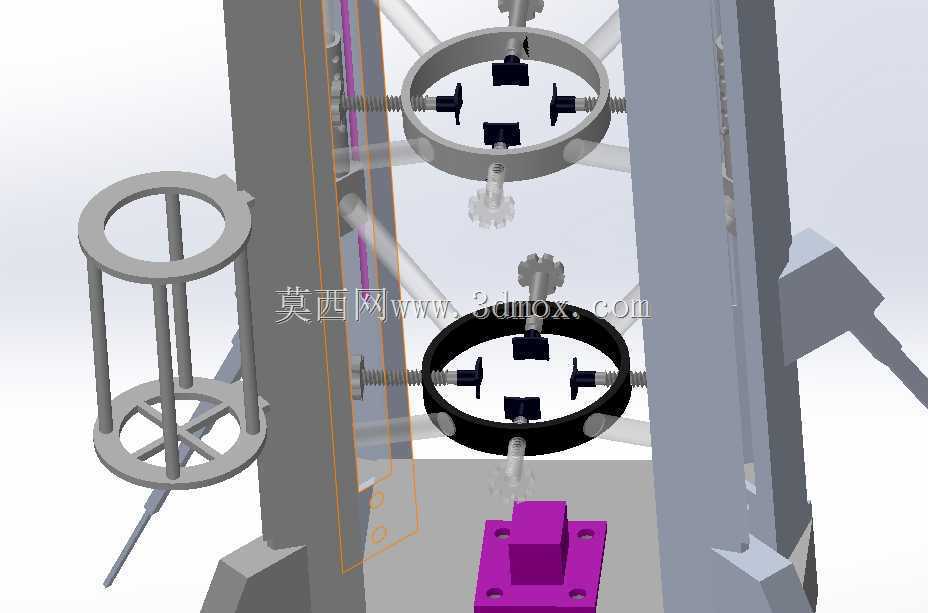

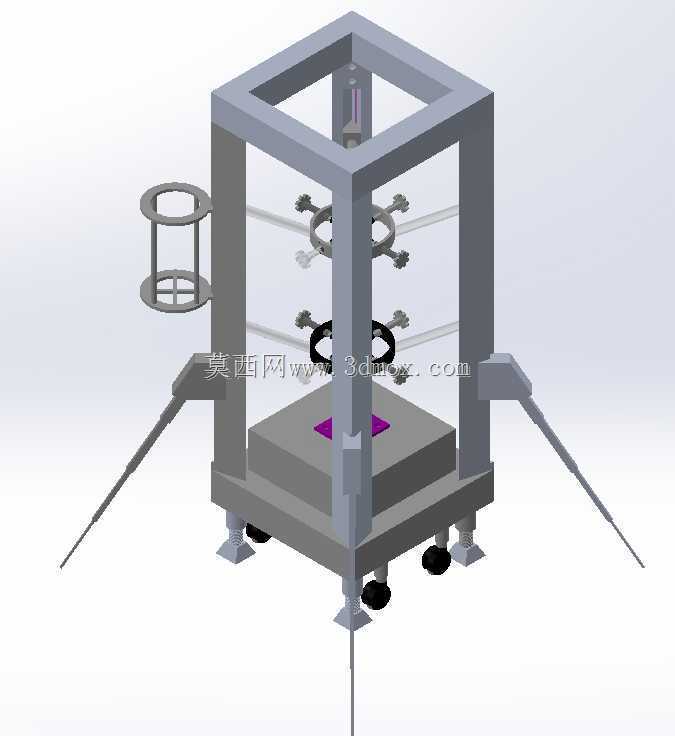

　　在业余航天模型研发、高校航模社团试验以及小型固体火箭原型验证场景中，静态推力测试是获取发动机工作参数、校验箭体结构可靠性的核心环节，这款测试台架正是针对这类场景的实际需求完成结构设计。不同于工业级大型火箭测试台的厚重结构，这款台架的设计核心围绕适配多规格模型火箭、户外场地快速部署、测试过程稳定可靠三个核心目标展开，整体采用框架式笼型结构作为主体承载，四根垂直布置的型材立柱搭配上下两层水平连接框形成封闭的受力腔体，能够将火箭点火时产生的垂直方向推力、侧向偏心载荷均匀传递到整个框架结构上，避免局部应力集中导致的台架变形。台架的火箭固定位采用多爪式可调夹持结构，沿水平径向布置的夹持爪可通过滑轨调整开合直径，

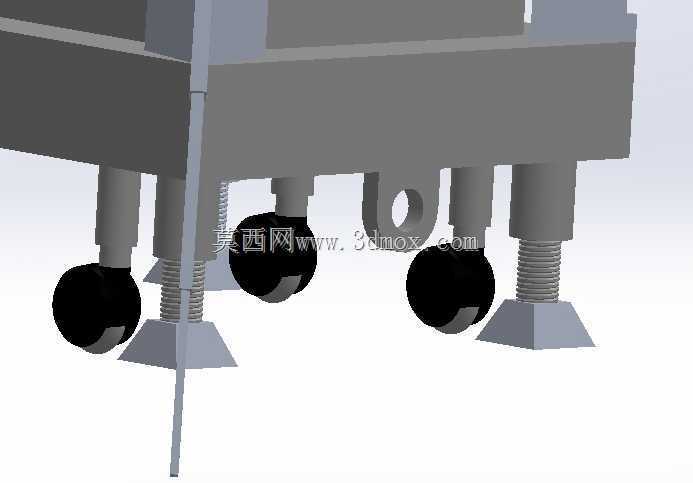

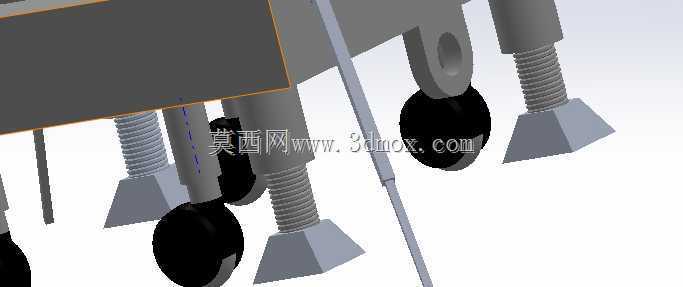

　　能够适配不同箭径的模型火箭安装需求，从微型20mm直径的小推力模型火箭到最大80mm直径的中型模型火箭都可以稳定装夹，不需要额外加工转接工装。夹持机构的垂直高度也可沿立柱滑轨进行多档位调整，能够匹配不同长度的火箭发动机段与箭体组合，装夹时可以根据火箭重心位置调整夹持点高度，让推力作用线尽量与台架中心轴线重合，减少测试过程中的侧向倾覆力矩。考虑到户外测试场地往往存在地面不平整的问题，台架底部设计了可独立调节的支撑脚，每个支撑脚都带有螺纹调节结构，能够单独调整高度完成台架水平校准，即使在砂石地、草坪这类非硬化地面也能快速调平，保证推力传感器的测量轴线与火箭推力线完全重合，减少测量误差。支撑脚旁配套安装了四个带锁止功能的脚轮，

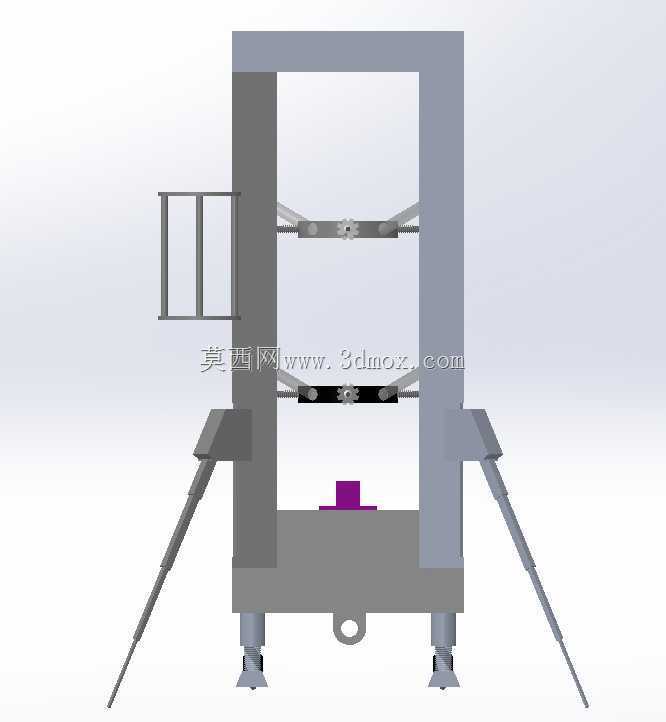

　　短距离转场时不需要整体搬运台架，解锁脚轮即可推动设备移动，到达测试点位后锁止脚轮配合可调支撑脚完成固定，兼顾了便携性与测试时的结构稳定性。台架侧面延伸出的斜向支撑臂是结构强化的关键设计，当火箭点火产生瞬时大推力时，斜向支撑能够将框架受到的垂直冲击力分解传递到地面方向，避免框架立柱受冲击产生弯曲变形，同时斜向臂上预留了传感器安装位，可以根据测试需求加装振动传感器、温度传感器或者高速相机支架，同步采集测试过程中的多维度数据。台架左侧额外设计了环形灭火器支架，这是针对模型火箭测试的安全需求专门设置的结构，测试过程中可以将干粉灭火器直接固定在支架上，一旦出现点火异常、发动机烧穿或者箭体起火的情况，操作人员可以第一时间取用灭火器处置，

　　不需要临时寻找器材放置位置，大幅提升测试过程的安全冗余。台架上层框架预留了标准的传感器安装法兰，可以直接替换安装不同量程的推力传感器，从几牛级别的小推力微型发动机到上百牛级别的中型模型发动机都能匹配测试，不需要对台架主体结构进行改造。框架内部的下层平台预留了数据采集模块的安装空间，可以放置电池、数据记录仪、无线传输模块等设备，所有走线都可以沿型材内部的槽道布置，避免测试过程中高温尾焰灼烧线缆导致的数据中断。整个台架的安装边界控制在1.2米见方的范围内，高度不超过1.5米，普通家用SUV的后备箱就可以完成整体运输，不需要专门的货运车辆，非常适合个人爱好者、小型团队外出开展外场测试。结构设计上所有的连接节点都采用标准紧固件装配，没有焊接结构，长时间使用出现零件磨损时可以快速替换标准件，维护成本极低。夹持爪的接触面上设计了防滑橡胶垫层，装夹箭体时既可以提供足够的摩擦力防止火箭点火时滑脱，又不会夹伤薄壁的箭体外壳，适配复合材料、纸质、塑料等多种材质的模型火箭箭体。
