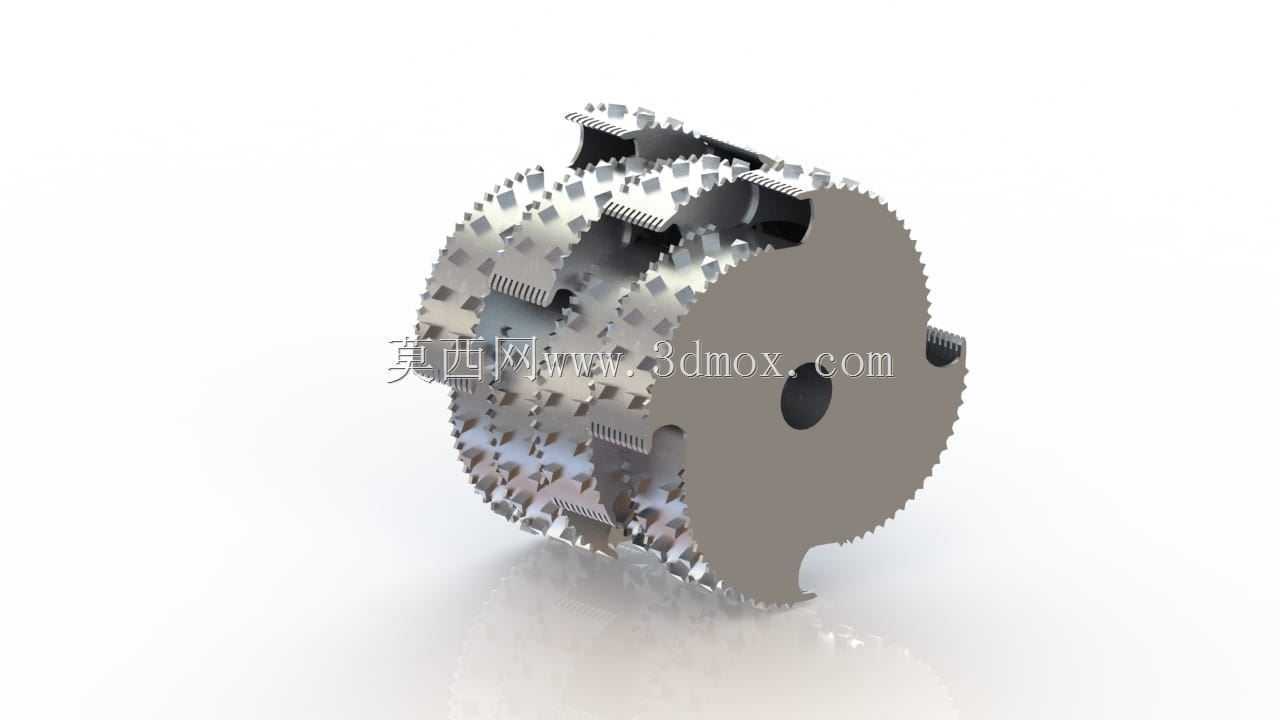

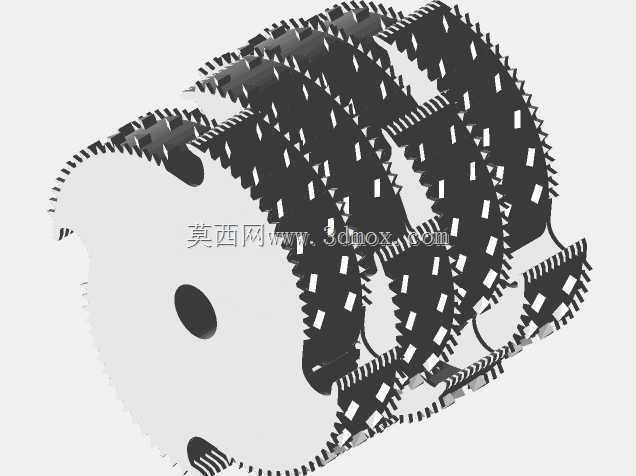

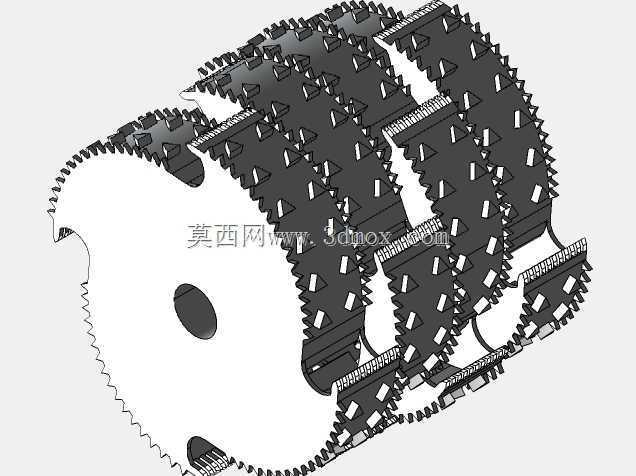

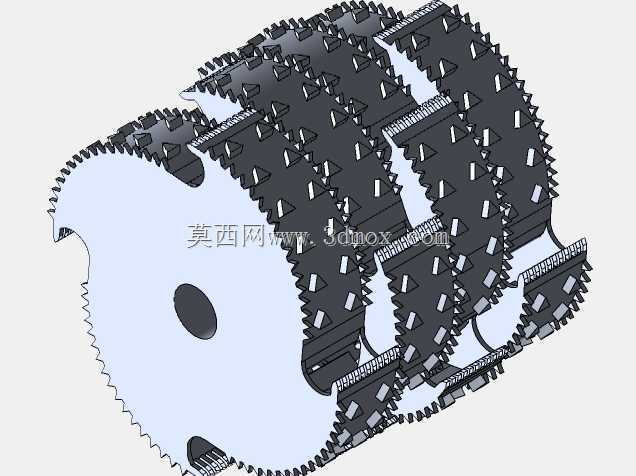

分腔带铲式桶形滚筒收集装置结构

　　在露天矿山表层风化层剥离、建筑施工场地浮土清理、戈壁滩生态修复前期表土归集这类作业场景里，常规的平面铲料设备往往会因为作业面不平整、物料散落性强出现收集率低的问题，这款分腔带铲的桶形滚筒结构，就是针对这类连续旋转收集作业需求设计的核心执行部件。从安装边界来看，该滚筒整体直径控制在400mm，轴向总宽度350mm，这个尺寸选型是经过多轮作业场景适配的——直径400mm的滚筒在旋转时，铲口切入物料层的深度不会超过120mm，既不会因为切入过深导致驱动负载陡增，也不会因为切入太浅需要多次往返作业；350mm的轴向宽度刚好适配多数小型滑移装载机、步行式作业机器人的前端挂装接口，不需要额外加宽连接架就能直接挂装，

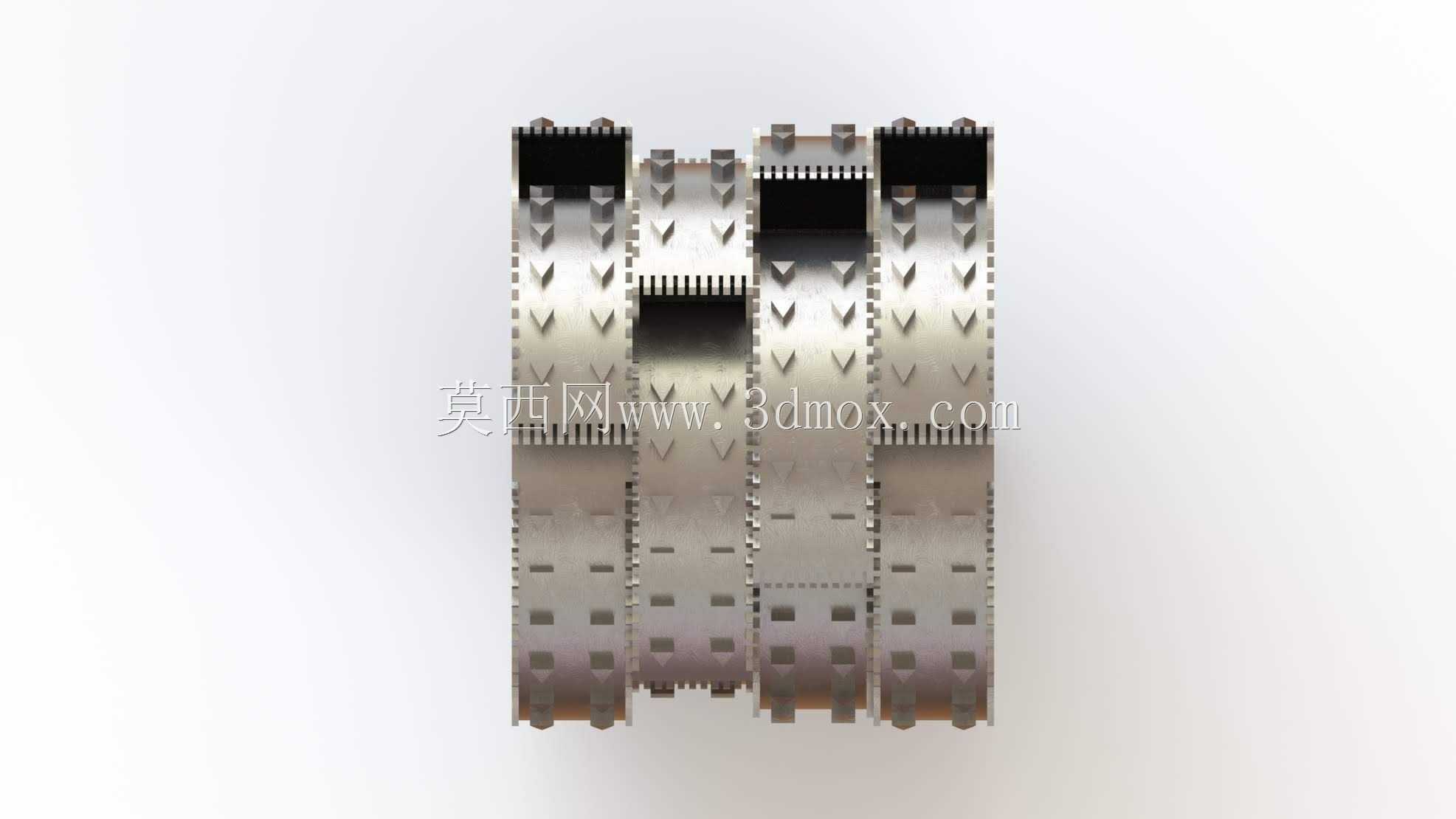

　　不会超出小型作业设备的整机宽度限制，在狭窄巷道、林间作业带这类受限空间里也能正常通行。结构设计上，整个滚筒沿轴向均匀分隔为四个独立腔室，每个腔室的轴向宽度为87.5mm，分隔筋采用6mm厚的耐磨钢板折弯成型，既保证四个腔室之间不会出现物料串流，也能作为滚筒的轴向加强筋，提升整体抗扭刚度，避免滚筒在长期接触硬质颗粒物料时出现轴向变形。每个腔室的圆周方向均匀开设四个进料开口，每个开口的边缘都焊接了向外延伸的铲舌，铲舌的切入角设计为27度，这个角度是经过物料摩擦系数测算的——当滚筒顺时针旋转时，铲舌能以最小的阻力切入风化层或松散物料层，不会因为角度过陡出现铲料跳机、角度过平缓出现物料滑漏的问题。作业过程中，滚筒随驱动机构顺时针旋转，

　　铲舌接触作业面时将松散物料铲起，随着滚筒转动，物料顺着铲舌的导流面滑入对应腔室内部，当腔室转动到滚筒上部的卸料位置时，腔室内的物料会在重力作用下从开口滑出，落入后方的集料输送装置内，整个过程不需要额外的卸料执行机构，依靠旋转动作就能连续完成铲料、集料、卸料的全流程，相比传统的往复式铲斗结构，作业连续性提升60%以上，驱动能耗也能降低近三成。考虑到作业过程中会接触到砂石、硬土这类磨蚀性较强的物料，铲舌表面堆焊有3mm厚的耐磨层，滚筒筒体采用Q355钢板卷制焊接，所有焊缝都做了打磨圆滑处理，避免应力集中导致的焊缝开裂；滚筒两端的连接轴盘采用止口定位方式与筒体连接，保证滚筒旋转时的同轴度控制在0.2mm以内，降低高速旋转时的径向跳动，

　　减少驱动端的轴承磨损。在实际选型适配时，该滚筒可以根据作业物料的特性调整铲舌的伸出长度，如果是收集颗粒较细的浮土，铲舌伸出长度可以控制在15mm，避免铲入过多下层硬质土体；如果是收集粒径较大的碎石或风化岩碎块，铲舌伸出长度可以调整到25mm，增大单圈旋转的物料收集量。另外，分腔设计还有一个实用优势，当单个腔室的铲舌出现磨损时，只需要对对应位置的铲舌进行补焊更换，不需要整体更换滚筒，大幅降低现场维护的成本与停机时间。滚筒的动平衡等级按照G6.3级设计，在出厂前会做整体动平衡校正，保证在最高60r/min的作业转速下不会出现明显振动，适配多数小型液压马达、电动驱动辊的输出转速范围，不需要额外加装减速机构就能直接匹配驱动源，简化整套收集装置的传动结构。
