棘轮式间歇传动机械臂结构设计

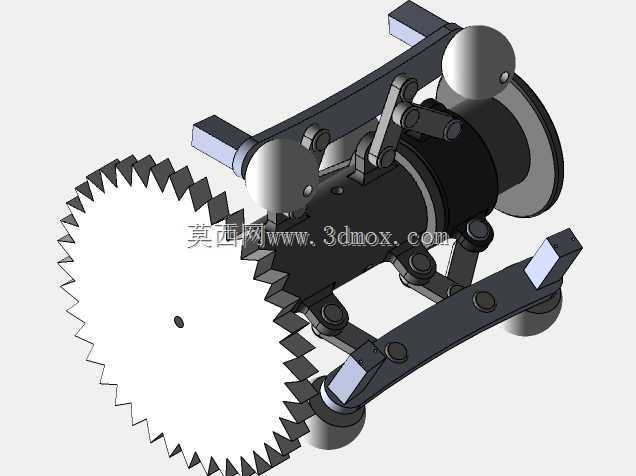

　　这套棘轮驱动的间歇传动执行结构，常被集成在小型自动化送料工位、精密分度转台以及教学演示类机械实训台架中，承担定角度间歇步进的动力传递功能，区别于连续运转的传动组件，它能在单周期动力输入下完成固定转角的输出，到位后依靠棘爪与棘轮齿形的啮合实现位置锁止，避免负载端出现反向溜转的问题，在小载荷精密送料、工位转位的场景里，这类纯机械结构的可靠性远高于依赖电控信号定位的方案，不会因为信号干扰出现分度错位。从结构组成来看，核心的棘轮采用锯齿形齿廓设计，齿形角度经过匹配计算，保证棘爪在复位弹簧作用下能顺利滑入齿槽，同时在传动方向上不会出现滑脱；两侧的摆臂通过铰接销轴与中心回转座连接，摆臂末端的支撑脚采用圆弧面设计，

　　在机构运转过程中沿固定基准面滚动，减少滑动摩擦带来的动力损耗，摆臂上的铰接点位置经过反复调校，保证棘爪的摆动行程刚好覆盖一个棘轮齿距，不会出现跳齿或者卡滞的问题。中心的回转筒体是整个结构的安装基准，内部预留了动力输入轴的安装孔位，孔位采用H7公差配合，能适配标准直径的输入转轴，筒体外侧的安装凸台预留了螺栓过孔，可直接将整个机构固定在设备的安装基板上，不需要额外设计转接工装。设计过程中优先考虑了机构的运动干涉问题，所有铰接位置的销轴都做了轴肩定位，避免运转过程中销轴窜动导致零件移位，摆臂的外形轮廓做了倒角处理，在摆动到极限位置时不会和棘轮齿顶发生剐蹭；棘爪的铰接点位置特意设置在棘轮齿根的切向方向，

　　保证传动时棘爪对棘轮的作用力方向通过回转中心附近，减少额外的径向载荷，降低转轴的磨损速度。从安装边界来看，整个结构的径向最大尺寸由棘轮外径决定，轴向尺寸不超过中心筒体长度的1.2倍，安装时只需要保证输入轴的回转中心与棘轮中心重合，两侧摆臂的支撑基准面与回转中心的平行度控制在0.1mm以内，就能保证机构平稳运转，不需要复杂的调试过程。这类结构不需要额外的定位传感器，纯机械方式就能实现固定角度的间歇送进，在低速轻载的自动化场景里能大幅降低电控系统的复杂度，减少故障点；同时外露的传动结构也方便日常维护，出现磨损时只需要更换棘爪或者棘轮单个零件即可，不需要拆解整个组件。在实训教学场景中，这套结构也能直观展示间歇传动的工作原理，

　　帮助学习者理解棘轮棘爪机构的啮合特性、铰接摆臂的运动轨迹设计，以及纯机械定位的实现逻辑，相比简化的教具模型，这套结构完全按照工业应用的装配公差设计，所有铰接位置都预留了润滑注油孔，能长时间连续运转，可直接作为小型自动化设备的功能单元使用，不需要做额外的结构修改。结构上的配重块对称布置在摆臂两端，用来平衡摆臂摆动过程中的惯性力，减少高速运转时的振动，让机构的运转更加平稳，即使在每分钟60次的步进频率下，也不会出现明显的晃动，保证分度精度稳定在单个齿距的误差范围内。
