49cc排量单缸活塞式发动机结构模型

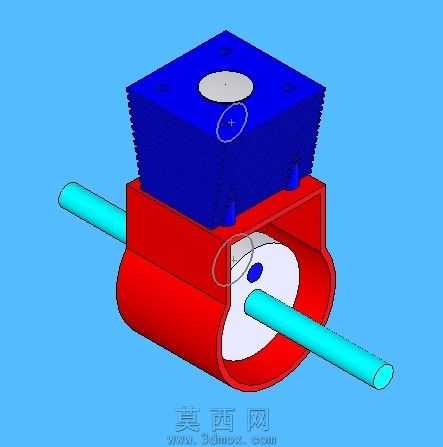

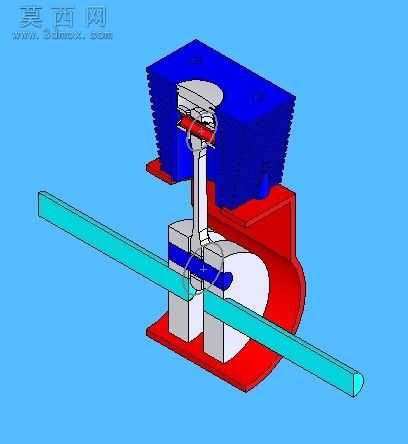

本模型为小排量往复式活塞发动机的完整结构三维建模成果，建模过程严格遵循活塞发动机的真实机械传动逻辑，以1:1还原49cc排量单缸发动机的核心运动机构为设计目标。建模阶段首先完成核心运动副的参数化搭建：先确定曲轴的回转中心轴线，以此为基准匹配曲柄半径与活塞行程的对应关系，确保活塞往复运动的行程参数符合49cc排量的气缸容积设计要求；随后依次完成活塞销、连杆、曲轴的配合关系建模，对活塞销与连杆小头、连杆大头与曲柄销的转动配合间隙做了符合机械设计规范的预留，保证虚拟装配状态下各运动部件无干涉卡滞。气缸部分采用分体式建模思路，将带散热鳍片的气缸体、独立燃烧室结构做了分件处理，散热鳍片的排布密度、鳍片厚度与倾斜角度均参考真实风冷小排量发动机的散热设计逻辑，既还原了外观特征，也体现了风冷发动机的散热结构设计思路。曲轴箱部分采用剖分式结构建模，清晰区分曲轴安装腔与传动输出腔的空间布局，对输出轴的贯穿结构、箱体的支撑筋位做了细节还原，保证箱体结构的力学合理性呈现。材质渲染阶段针对不同部件的真实材质做了区分设置：气缸体散热结构赋予蓝色工程塑料质感的渲染材质，曲轴箱支撑结构赋予红色金属烤漆材质，运动部件中的活塞、连杆、曲轴赋予银灰色金属材质，输出长轴赋予亮青色金属质感，通过色彩区分让各功能部件的边界清晰可辨，便于直观理解发动机的结构组成。整体装配逻辑遵循真实发动机的组装流程，从曲轴箱下箱体开始依次装配曲轴、连杆、活塞、气缸体、气缸盖，最后贯穿安装动力输出轴，完整呈现了活塞发动机从动力产生到动力输出的完整结构链路，清晰展示了往复式内燃机将活塞直线往复运动转化为曲轴旋转运动的核心工作原理，模型各部件的装配关系严谨，无穿模、错位等建模问题，可用于活塞发动机的结构原理展示、机械设计教学参考等场景。
