直列四缸四冲程内燃机结构三维建模作品

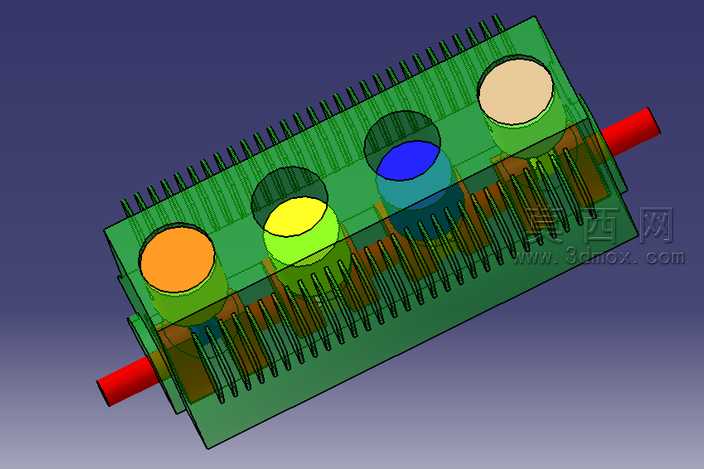

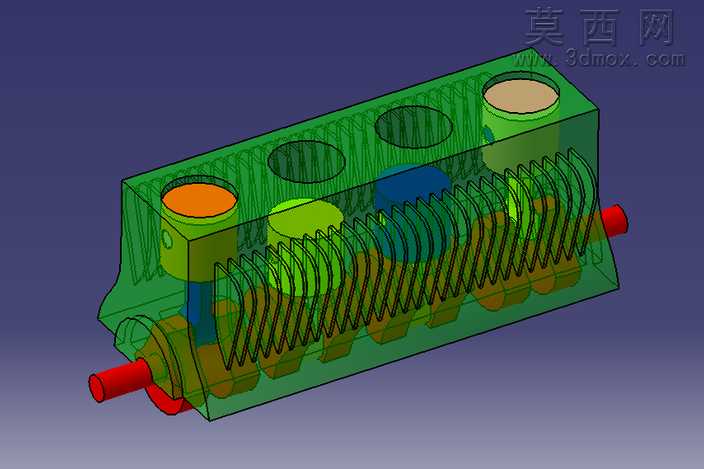

本作品为直列四缸四冲程内燃机的三维结构建模成果，建模过程中严格遵循往复式内燃机的实际工作逻辑与结构比例，完整还原了四缸动力单元的核心组成。建模阶段首先搭建整体装配基准，以曲轴轴线为核心定位参考，依次完成曲轴连杆机构、气缸体、活塞组件、气缸盖相关结构的布局，确保四个气缸沿曲轴轴向等距排布，符合直列四缸机型的经典排布规律。模型采用半透明可视化处理方式，将气缸体外壁设置为半透明绿色材质，既保留了缸体外部散热鳍片的细节特征——沿缸体长度方向均匀排布的散热筋结构完整还原了风冷机型的散热设计特点，又可清晰展示内部各组件的装配关系与运动路径。四个活塞顶部采用差异化的色彩区分，分别对应四冲程循环中进气、压缩、做功、排气四个不同的工作相位，能够直观呈现四缸机交替做功的运行逻辑，红色的曲轴输出轴端从缸体两侧伸出，明确标识出动力输出的位置。建模过程中对各运动部件的配合间隙做了合理还原，连杆与曲轴曲柄销、活塞销的连接位置均保留了符合机械设计规范的装配空间，内部复位弹簧类结构沿缸体内腔整齐排布，还原了气门机构相关组件的布局特征。整体模型兼顾了外部结构完整性与内部结构的可视化展示效果，既可以用于展示四冲程发动机的整体外观形态，也能够清晰演示多缸内燃机的工作原理，各部件的比例协调，结构逻辑严谨，没有出现装配干涉或者结构错位的问题，通过色彩区分与半透明材质的搭配，大幅降低了复杂动力机械的内部结构理解门槛，能够直观呈现四缸四冲程发动机从活塞往复运动到曲轴旋转输出动力的完整机械逻辑。
