斯特林发动机置换剂活塞销结构设计

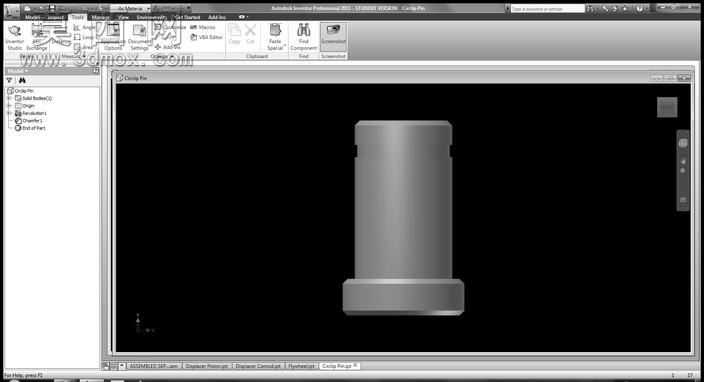

本作品为斯特林发动机配套的置换剂活塞销三维结构设计，建模阶段依托参数化建模逻辑完成整体造型构建，首先根据斯特林发动机置换工况的受力传递需求，确定活塞销的核心尺寸参数：主体采用等直径圆柱段作为核心承载区，下端设置直径放大的凸缘结构作为轴向定位限位结构，圆柱段上下两端预留环形卡接槽位，用于装配限位卡簧实现活塞销与活塞、连杆组件的轴向固定，避免工作过程中出现轴向窜动影响配气与动力传递精度。建模过程中严格遵循机械加工工艺要求，对所有棱边做微小倒圆角处理，既消除应力集中隐患提升零件疲劳强度，也符合实际机加工的工艺可达性，避免出现无法加工的尖锐直角结构。材质设定上选用适配发动机工作环境的合金结构钢，表面做渗碳淬火处理的材质属性赋予，渲染阶段通过金属材质的粗糙度、反光度参数调整，还原热处理后零件表面的哑光金属质感，同时通过光影渲染清晰呈现各段结构的尺寸过渡关系，直观展示凸缘定位面、卡接槽、主体圆柱面的位置与形态。设计思路上围绕斯特林发动机置换剂工况的特殊需求展开，区别于常规内燃机活塞销，该活塞销的凸缘结构尺寸经过反复校核，既保证置换剂腔室的密封配合面宽度足够，避免工作介质泄漏，又控制整体重量在合理区间，降低往复运动过程中的惯性损耗；主体圆柱面的尺寸公差按照精密配合要求设定建模参数，保证与连杆衬套、活塞销座的配合间隙处于合理范围，既减少运动摩擦阻力，又避免间隙过大产生敲击异响与磨损加剧问题。整体模型完整还原了零件的所有结构细节，无冗余特征也无关键结构缺失，可直接用于虚拟装配验证、运动仿真分析以及后续的工程图导出加工，能够为斯特林发动机的整体组装调试提供精准的零件模型支撑，帮助设计者验证活塞销与周边组件的配合干涉情况，提前优化结构匹配度，缩短实物样机的试制调整周期。
