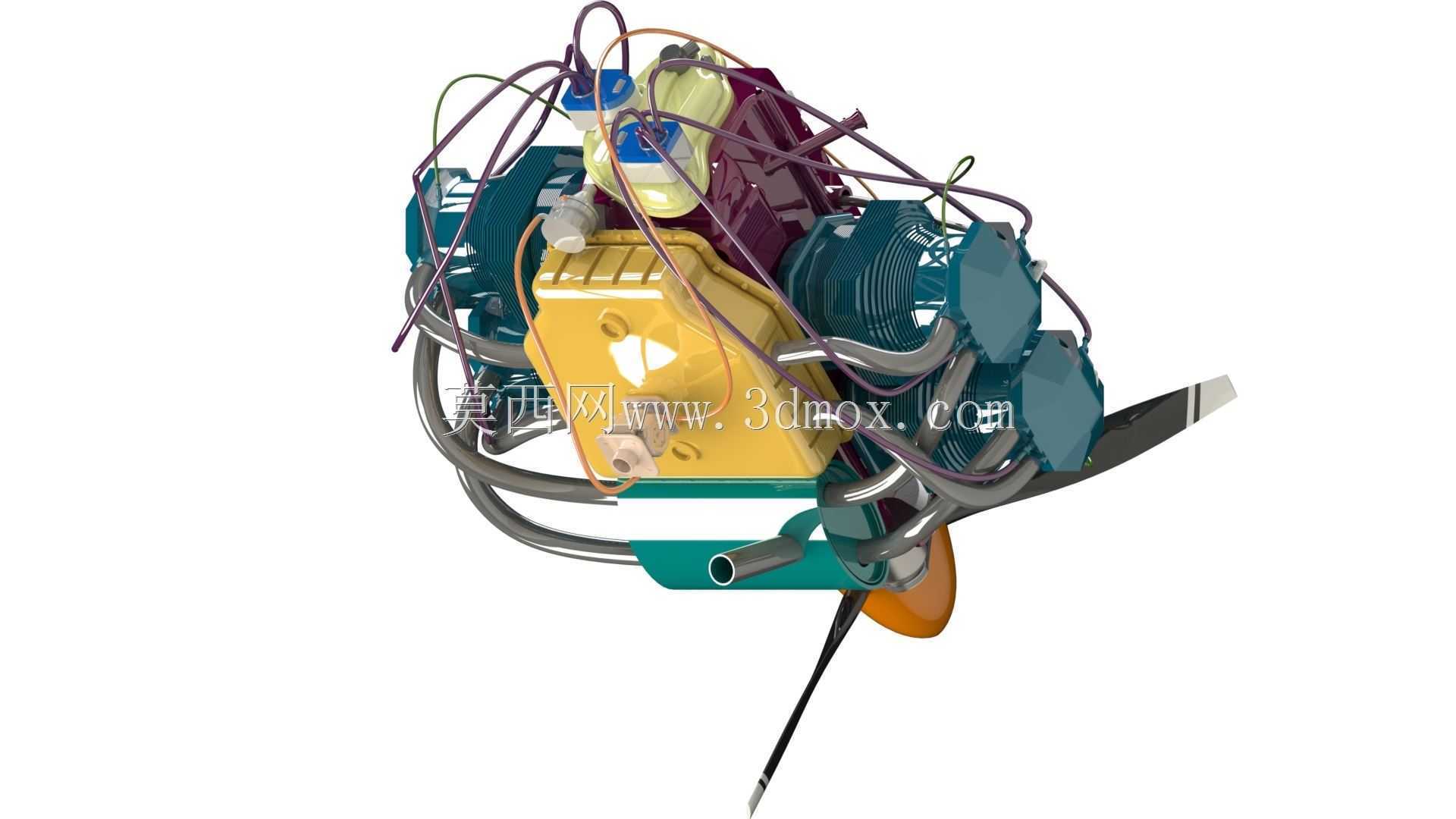

L型双缸空气发生器曲柄活塞总成结构

　　在小型气动系统配套、实验室气源供给、低压气动设备动力端的实际应用场景里，这类L型布局的空气发生器核心运动结构，是决定整机输出稳定性、运行振动水平的核心单元。不同于直列排布的同排量结构，L型的双缸夹角布局能够抵消部分曲柄连杆机构往复运动产生的一阶惯性力，在相同缸径参数下，整机安装基座的横向占用尺寸更紧凑，适配桌面式小型气源设备、便携气动工具配套动力单元的安装空间要求。

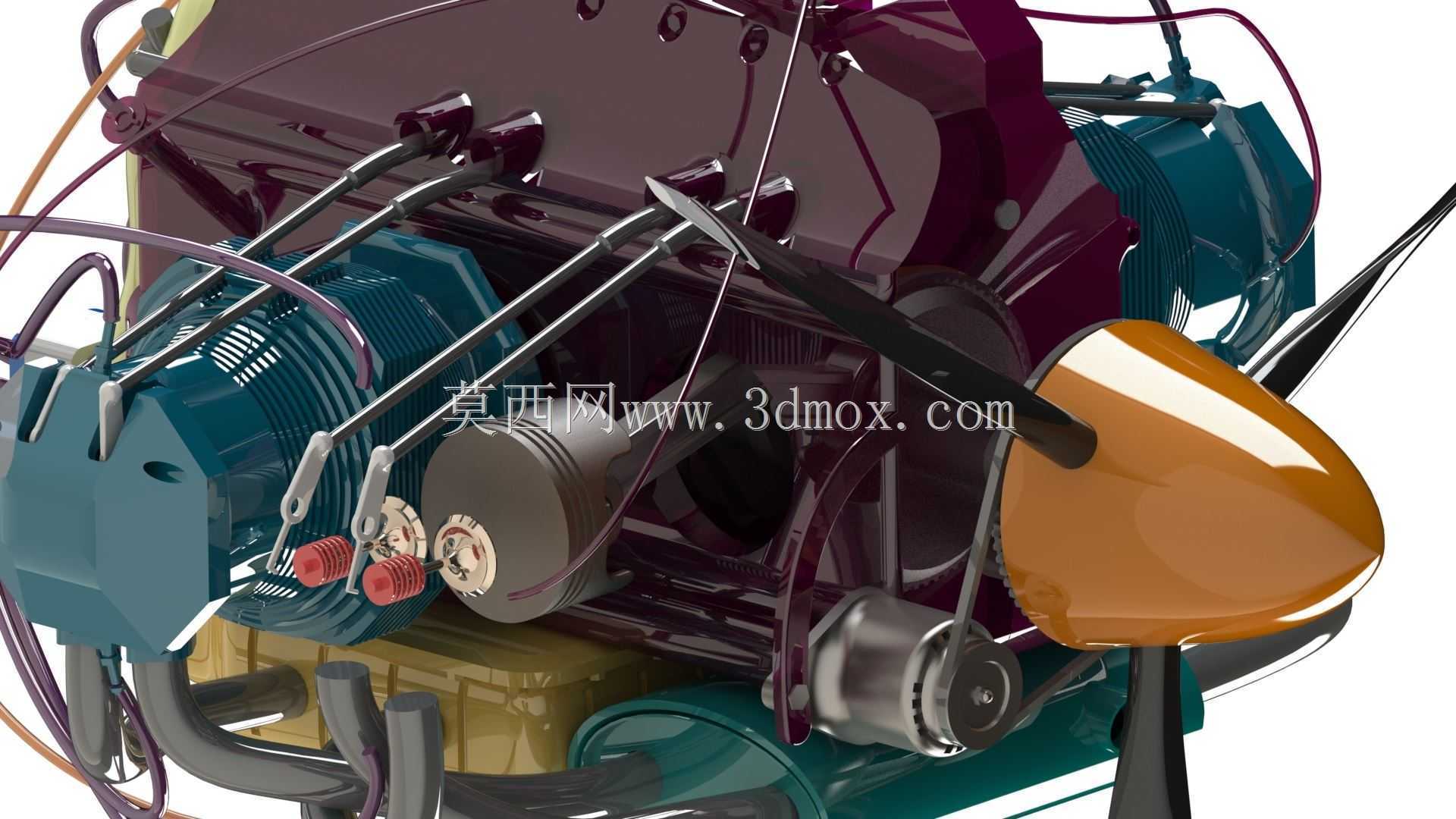

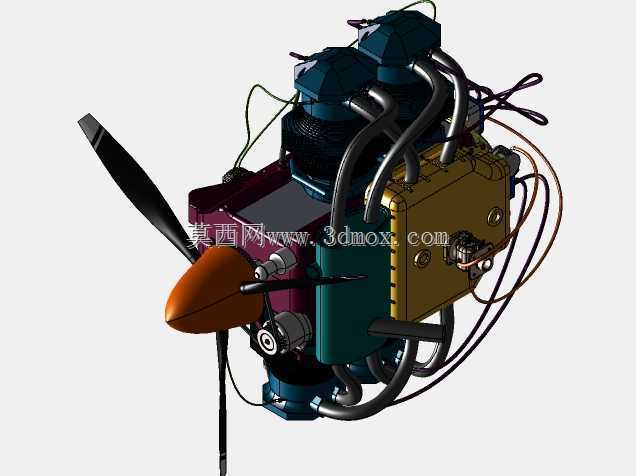

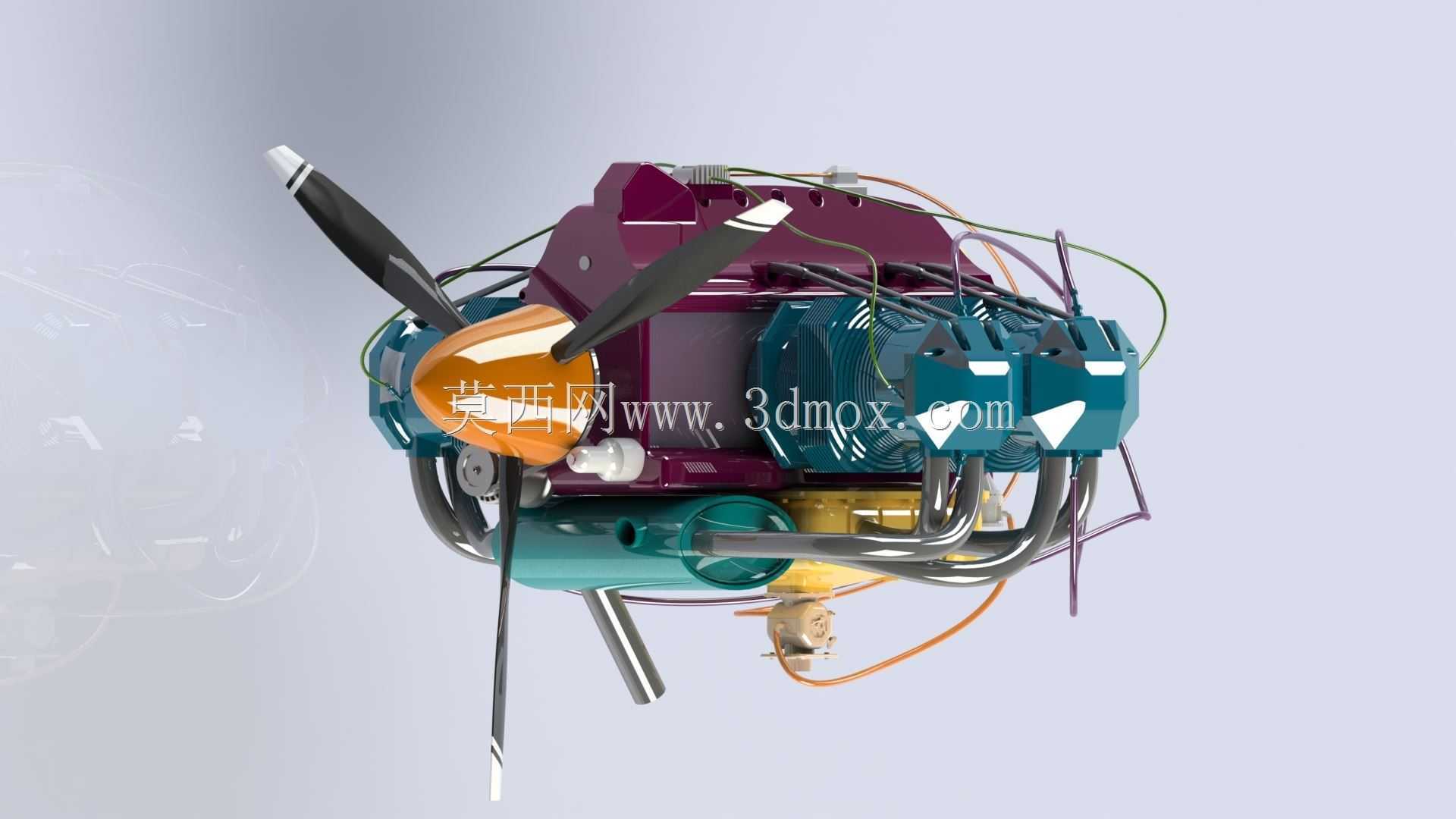

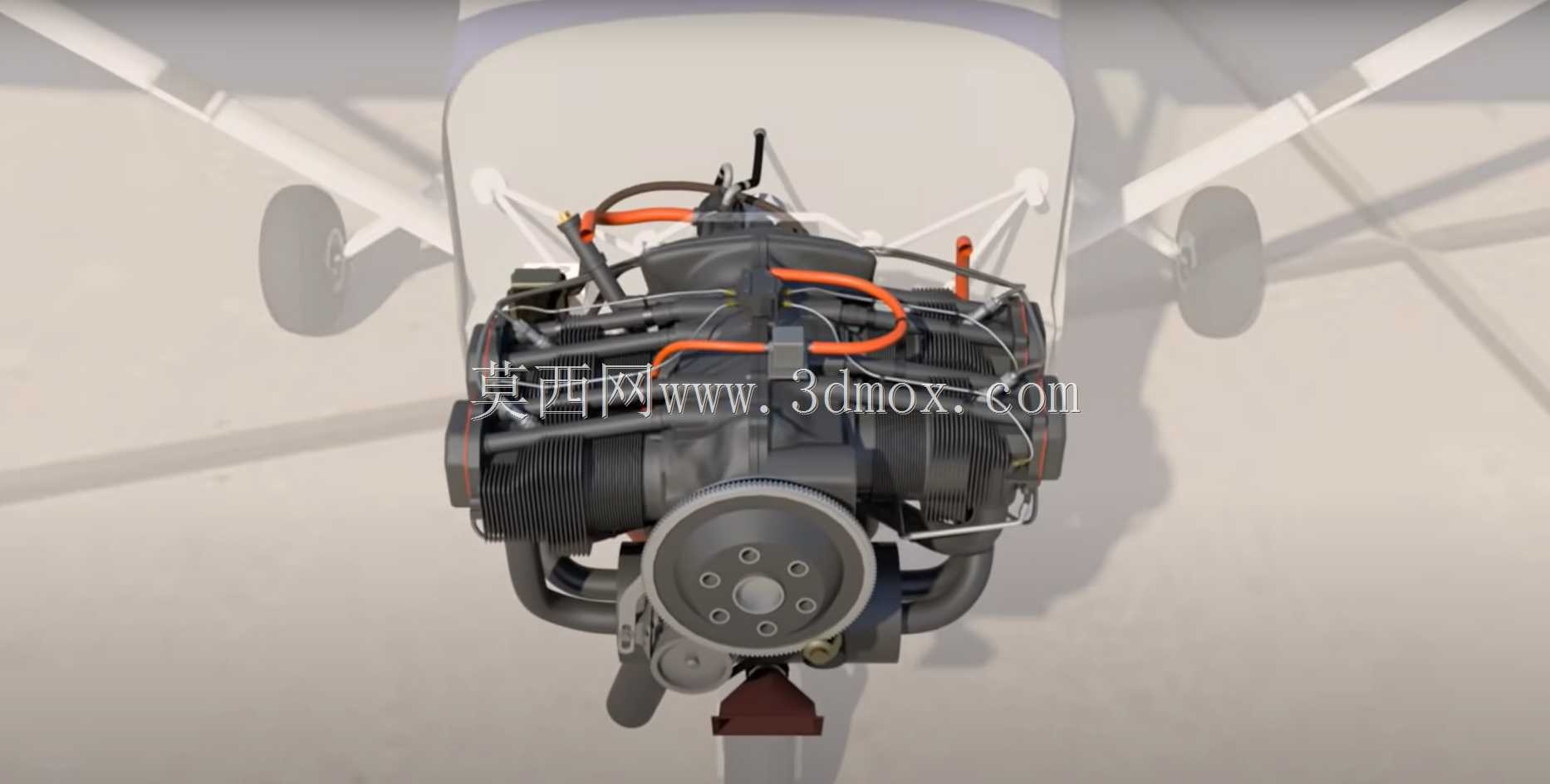

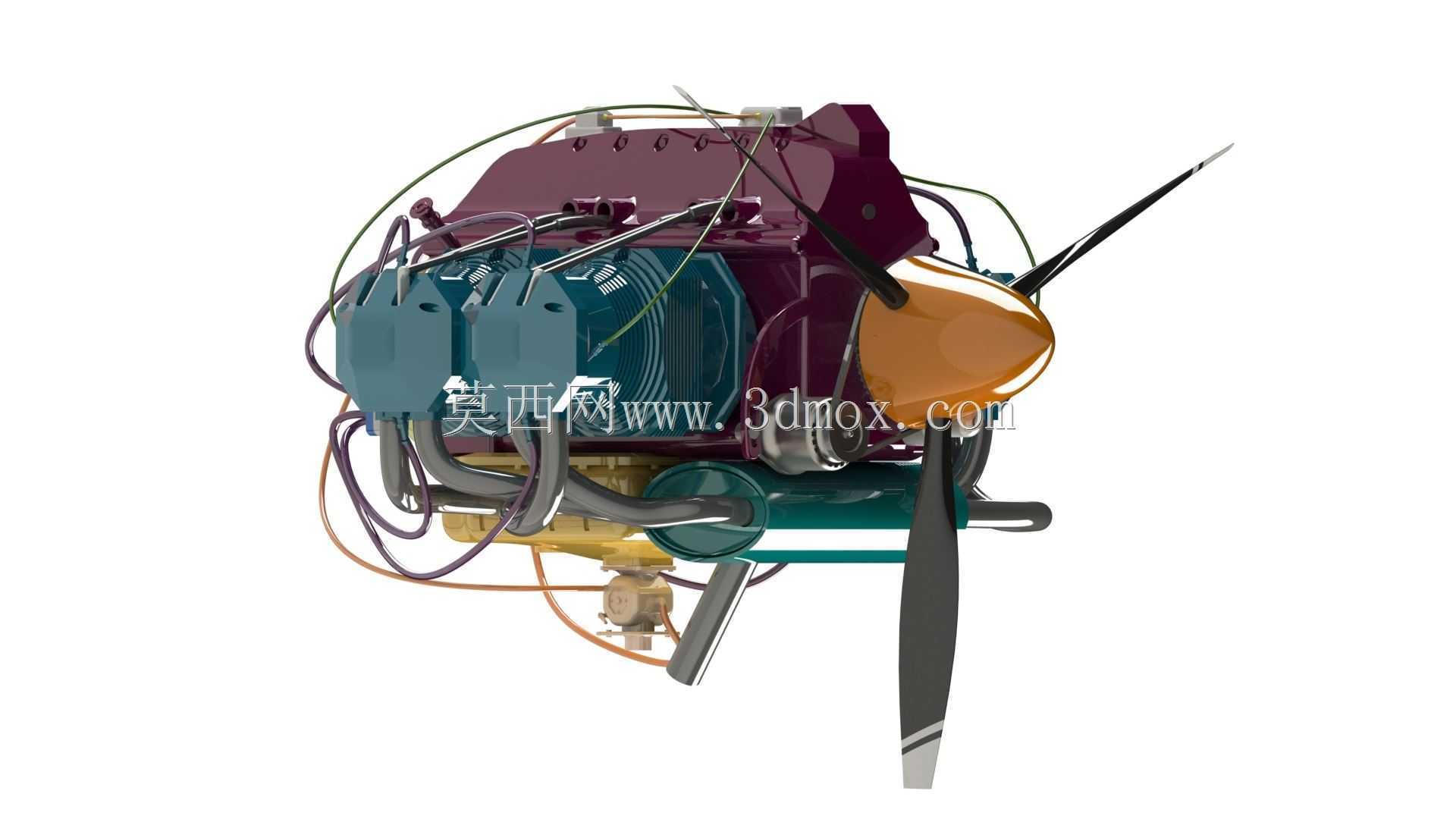

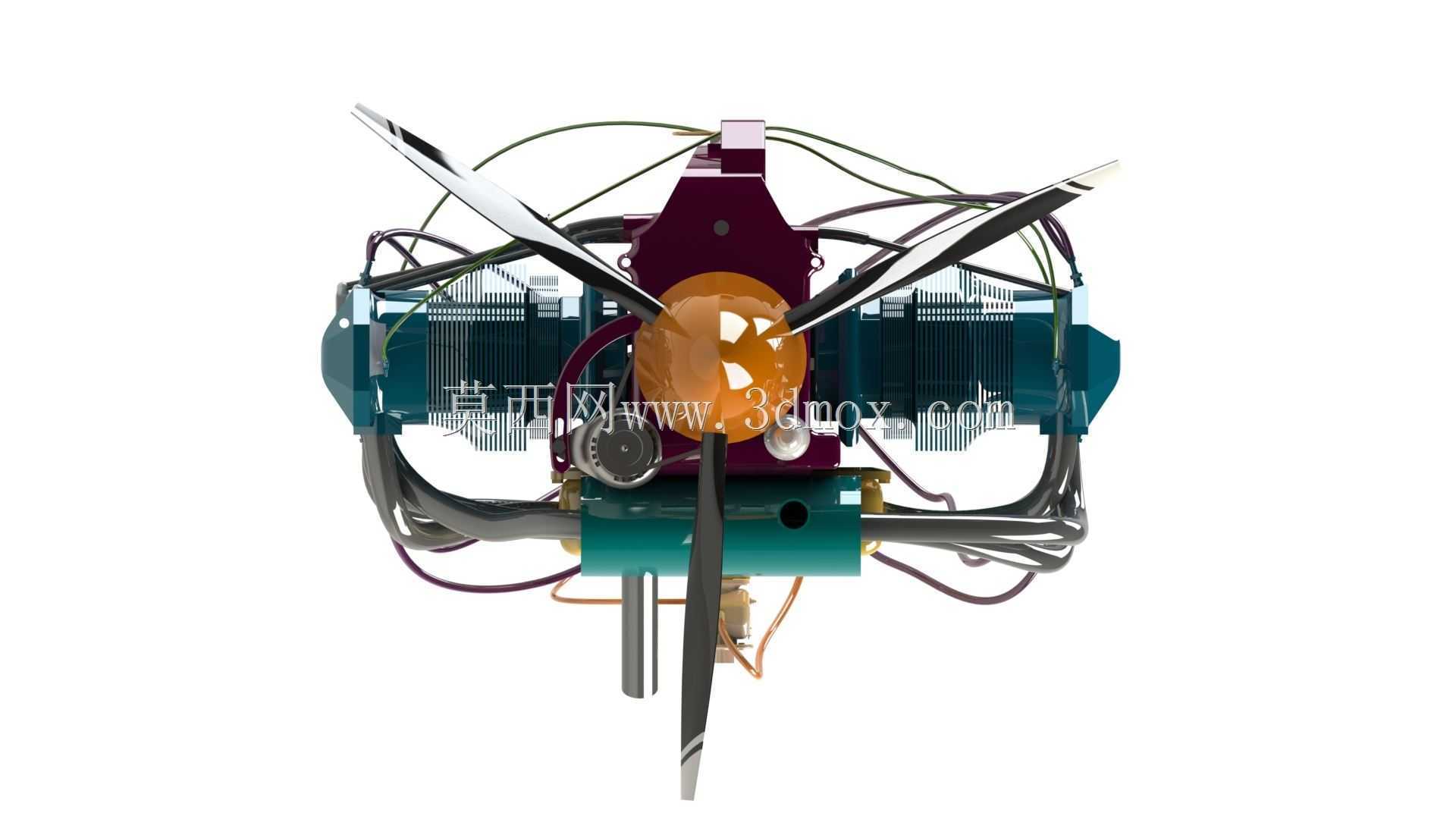

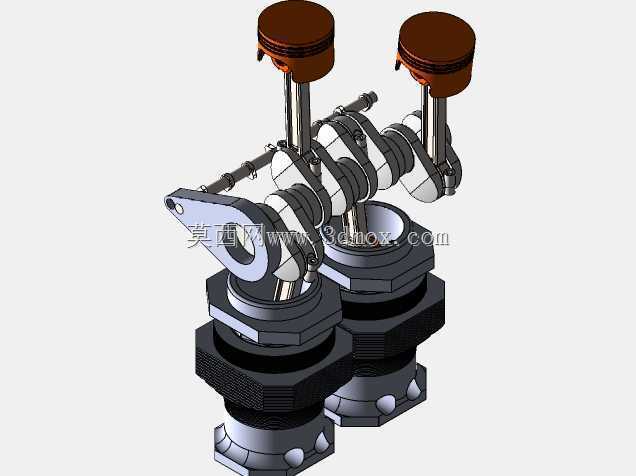

　　从实际功能实现逻辑来看，这套结构承担着将旋转动力转化为活塞往复压缩动作的核心作用：两个活塞分别在对应缸体内做上下往复运动，通过曲柄轴的相位差设计，两个缸的吸气、压缩行程错峰排布，能够输出脉动更小的连续压缩气流，避免单缸结构排气间隔过长导致的后端气压波动问题。设计过程中首先要确认的是曲柄销的相位夹角，L型结构的两个曲柄销夹角需要和缸体夹角匹配，保证活塞运行到上止点时，连杆与曲柄销的受力角度处于最优区间，减少运行过程中活塞对缸壁的侧向压力，降低密封件的偏磨风险。

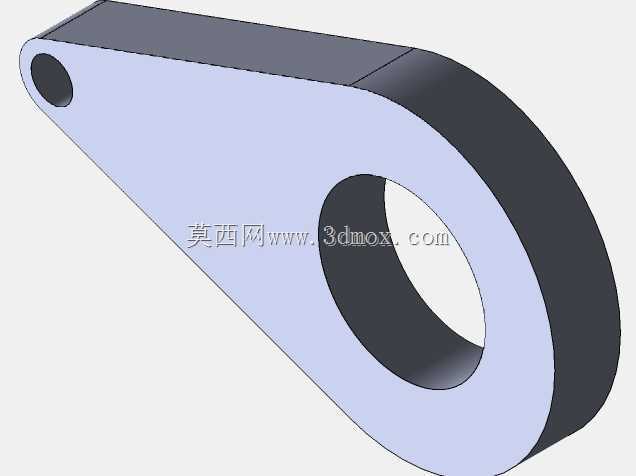

　　结构细节上，活塞顶部的环形槽用于安装气环与油环，气环负责压缩腔的密封，避免压缩过程中气体从活塞与缸壁的间隙泄漏，油环则负责刮除缸壁上多余的润滑介质，减少润滑油随压缩气体进入后端气路的概率。连杆采用分体式大头结构，与曲柄轴的轴颈配合面需要预留合适的配合间隙，既要保证转动过程中润滑油膜能够形成，又要避免间隙过大导致运行过程中产生冲击噪音。曲柄轴的支撑轴颈位置需要匹配对应的轴承安装位，轴颈的同轴度公差直接影响整机运行的振动水平，建模过程中需要严格控制各段轴颈的圆柱度、各曲柄销的位置度公差，避免实际加工装配后出现卡滞、运转阻力过大的问题。

　　安装边界层面，这套总成的下部缸体连接法兰采用外螺纹加锁紧螺母的结构，能够适配不同厚度的设备安装面板，安装时只需要在面板上开出对应直径的过孔，将缸体穿过过孔后从背面拧紧锁紧螺母即可完成固定，不需要额外设计复杂的连接支架，能够大幅减少整机装配的零件数量。两个缸体的中心距、曲柄轴的动力输出端伸出长度，都需要和后端的驱动电机、壳体安装位做匹配校核，建模时需要预留出电机连接联轴器的安装空间，避免装配时出现运动干涉。同时要注意活塞运行到下止点时，活塞裙部不能超出缸体的有效导向范围，否则会导致活塞运行偏斜，加剧密封件磨损。

　　在实际选型适配过程中，这类结构的排量由缸径、活塞行程、曲柄转速共同决定，设计时需要根据目标供气量反推缸径与曲柄半径参数，同时要校核连杆的长度与曲柄半径的比值，比值过小会导致活塞侧压力过大，比值过大则会增加整机的整体高度，需要在结构紧凑性与运行可靠性之间做平衡。气路接口的位置设计在缸体上部的阀板安装位，建模时需要预留出阀片、阀板的安装空间，保证吸气、排气阀片的开启行程不受周边结构干涉。另外，L型布局的结构重心更靠近安装基座的中心位置，相比悬臂式的单缸结构，运行时的倾覆力矩更小，对安装基座的强度要求更低，适合在小型化、便携化的气源设备上使用。
