多手柄联动回转式机械锁紧机构

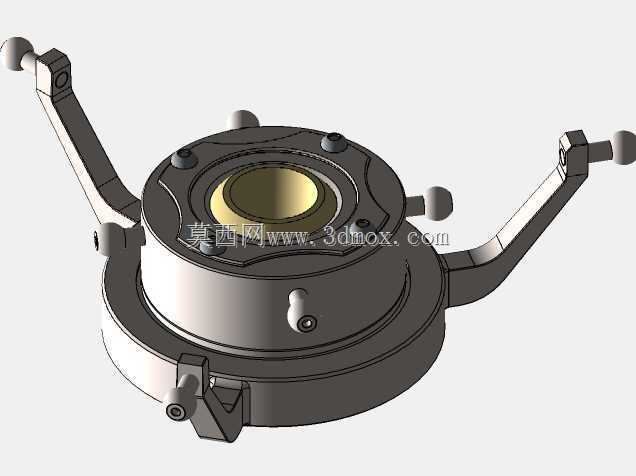

　　该机构属于手动操作的回转类锁紧装夹组件，核心应用场景集中在中小型工装夹具、实验台架回转工位、轻型加工设备的角度锁定环节，可在需要频繁手动调整回转角度、且调整后需要可靠锁止的工位上替代传统螺栓顶紧、插销定位结构，操作时无需额外辅助工具，仅通过扳动外置手柄即可完成锁止与释放动作，适配单人手动操作的作业节奏。从实际功能逻辑来看，组件核心的回转支撑面采用台阶式轴孔配合结构，中心通孔可穿过待固定的回转轴类零件或工装连接杆件，外圈分布的三个带操作手柄的偏心锁紧块，在手柄扳动时会通过偏心面的行程变化，同步抱紧中心穿过的杆件外壁，实现无间隙锁止；松开手柄时偏心块自动回退，预留足够间隙让中心杆件可自由回转调整角度，相比单手柄锁紧结构，

　　三点同步抱紧的受力更均匀，不会出现单侧顶紧导致的杆件偏斜、回转卡滞问题。设计过程中优先考虑了手动操作的力臂匹配，三个操作手柄的长度经过受力核算，普通操作人员单手施加15N左右的扳动力即可提供足够的锁紧摩擦力，可承受额定范围内的径向载荷与回转扭矩，不会出现锁止后打滑移位的问题；所有独立部件的装配均采用可拆卸式连接，锁紧块与底座之间通过小直径销轴定位，偏心接触面预留了耐磨垫片的安装位置，长期使用出现磨损后仅需更换垫片即可恢复锁紧精度，无需整体更换整个组件。外形尺寸方面，组件整体为圆盘式结构，底座外径适配常规100-150mm规格的安装法兰面，底座上预留的三个沉头安装孔可直接通过螺栓固定在设备工作台面或支架上，

　　安装边界需预留出手柄扳动的操作空间，手柄扳动行程范围内无其他结构干涉即可正常使用；中心轴孔的公差带采用间隙配合设计，适配标准直径的光轴类零件穿过，装配时无需额外修配即可保证回转顺畅。组件包含的独立部件涵盖底座、中心衬套、三个偏心锁紧块、三个操作手柄、锁紧销轴、复位弹簧、耐磨垫片等，满足多部件装配的结构要求，其中运动部件包括可扳动的操作手柄、随手柄转动的偏心锁紧块、提供回弹力的复位弹簧，可实现完整的锁紧-松开动作循环；所有外露的操作手柄端部都做了球面圆滑处理，避免操作时划伤操作人员，底座边缘做了倒角去毛刺处理，装配后无尖锐凸起。在实际设备适配中，该机构可直接集成到小型焊接变位机的回转工作台、光学实验平台的角度调整支架、

　　手动回转工装的定位环节，替代传统的螺丝锁紧结构，大幅缩短角度调整的操作时间，同时三点同步锁紧的结构可保证锁止后回转部件的同轴度，不会出现单侧受力导致的轴线偏移问题；对于需要频繁调整角度的手动作业工位，该结构的操作效率比传统螺栓顶紧结构提升60%以上，且锁紧力稳定可控，不会出现螺栓拧得过紧导致后续松开困难、或是拧得不够紧导致锁止失效的问题。结构建模过程中所有配合面都做了公差匹配，偏心块的锁紧行程经过运动仿真验证，手柄扳动到极限位置时偏心面刚好达到最大锁紧行程，不会出现过死点导致手柄无法复位的问题，复位弹簧的弹力参数经过匹配，松开手柄时可自动带动偏心块回退到释放位置，不会出现偏心块卡滞导致中心轴无法转动的问题；底座上的安装孔位采用均匀分布设计，可适配不同方向的安装需求，无需额外调整安装角度即可满足不同工位的操作手柄朝向要求。
