Adafruit LIS3DH加速度计模块三维结构设计

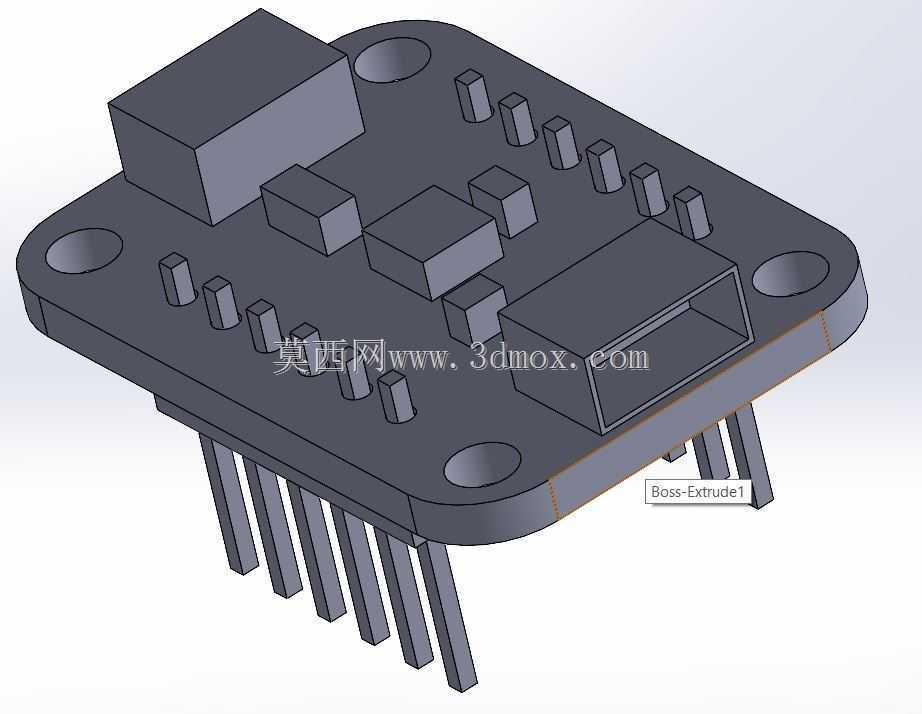

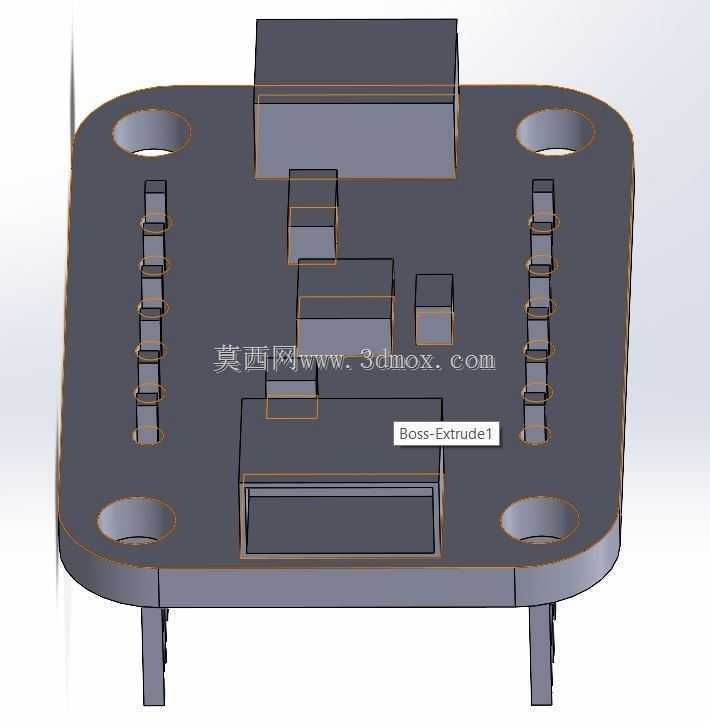

　　在嵌入式开发与小型智能设备的原型搭建场景中，三轴加速度计是采集运动姿态、振动冲击、倾斜角度数据的核心感知部件，本次还原的LIS3DH加速度计模块，是开源硬件生态中应用极广的一款通用传感模块，常被接入各类单片机开发板，完成姿态识别、运动触发、跌落检测、倾角测量类的功能开发。做这类小型电子模块的三维建模，核心要解决的是原型搭建阶段的装配干涉问题——很多开发者在做手持设备、可穿戴原型、小型机器人结构设计时，经常因为没有精准的模块三维模型，预留的安装空间要么过大浪费结构空间，要么尺寸偏差导致模块无法装入，甚至出现排针与周边结构件磕碰、USB接口被结构件遮挡无法插接的问题。整个模块的外形采用带圆角的矩形PCB基板设计，基板四角预留了标准的安装通孔，孔位间距匹配通用面包板与原型安装板的固定孔距，安装时可以选用M2规格的螺丝直接固定，也可以通过排针直接插接在面包板上使用，两种安装方式的边界尺寸都在建模时做了完整还原：直插排针的引脚伸出长度、引脚间距严格按照2.54mm标准排针的实际尺寸绘制，避免出现装配后排针无法对准面包板孔位的问题；板载的MicroUSB接口的插接深度、接口外轮廓尺寸也做了精准还原，确保结构设计时预留的接口开口位置不会出现插接线缆时被挡住的情况。板载元器件的布局还原也完全参照实物的排布逻辑：核心的LIS3DH传感芯片位于基板核心区域，周边的滤波电容、上拉电阻、电平转换芯片都按照实际焊接高度做了等比例建模，

　　每个元器件的外轮廓都保留了足够的精度，在做整机结构的干涉检查时，可以直接识别到元器件与外壳、周边结构件的间隙是否满足安全距离要求，不会出现因为元器件高度建模偏差，导致组装时外壳压到板载元件的问题。从实际使用的角度看，这款模块的工作场景覆盖了从桌面级原型验证到小型量产产品的前期开发：在智能穿戴设备的开发中，可以通过该模块采集人体运动的加速度数据，实现计步、姿态判断、跌倒报警的功能验证；在小型移动机器人开发中，可以将模块固定在机器人机体上，检测机体的倾斜角度、运动加速度，为运动控制算法提供姿态反馈数据；在工业设备的状态监测场景中，也可以将模块临时固定在设备外壳上，采集设备运行时的振动数据，初步判断设备的运行状态是否存在异常。

　　建模过程中特意对模块的所有外轮廓尺寸做了公差预留，PCB基板的厚度按照常规1.6mm板厚绘制，板载元件的焊接高度按照常规回流焊后的实际高度做了0.1-0.2mm的上浮预留，确保模型导入装配体后，模拟装配的结果和实际组装的情况一致。排针部分的建模特意区分了焊盘端与插接端的尺寸，焊盘端的长度刚好穿过PCB基板的焊盘孔，和实际焊接后的状态一致，不会出现排针穿通PCB上下表面的建模错误；模块上的丝印标识虽然没有在三维模型中做纹理映射，但所有元件的占位轮廓都和丝印的元件位置一一对应，方便结构设计时对照实物核对元件位置。对于需要做结构堆叠设计的开发者来说，这个模型可以直接导入到整机装配文件中，和开发板、电池、外壳等其他部件做配合检查，

　　提前发现结构设计中的空间冲突问题，减少原型打样的次数，缩短开发周期。比如在做手持数据采集终端的结构设计时，可以将该模型放置在主板的对应安装位置，检查模块上方的外壳内壁和板载最高元件之间的间隙是否满足1mm以上的安全距离，检查排针和主板插座的对位是否准确，检查侧边的USB接口是否和外壳上的开口对齐，这些细节如果在设计阶段没有通过三维模型核对，等到打样组装时才发现问题，就需要重新修改外壳模具或者PCB布局，浪费大量的时间与物料成本。另外，模块四角的安装孔做了沉头深度的还原，实际安装时如果选用沉头螺丝固定，螺丝头部可以完全埋入PCB表面，不会突出板面对上层堆叠的其他模块造成干涉，这部分细节在建模时也做了对应的结构处理，确保安装方式的模拟完全符合实际使用情况。
