带键槽内孔锥锁套精密结构设计

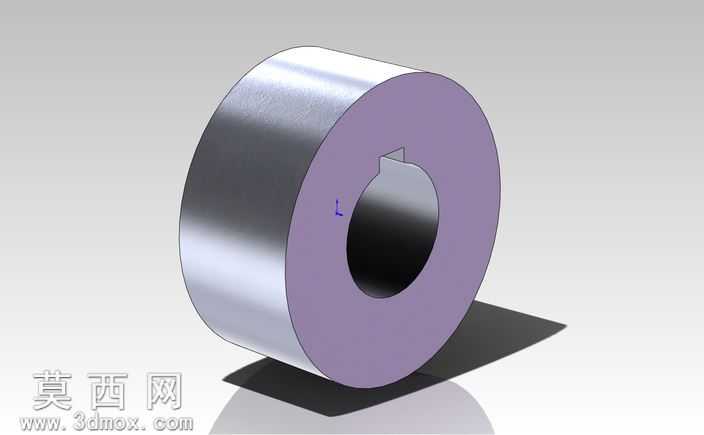

本锥锁套三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，整体为同轴回转体结构，外圆柱面与内孔保持严格同轴度要求，内孔侧壁设计有标准平键键槽，用于装配时传递扭矩、避免周向打滑，保证锁紧状态下的连接可靠性。模型渲染阶段采用金属材质表现外圆柱面的精加工金属质感，通过环境反射贴图模拟金属表面的高光与磨砂过渡效果，端面采用哑光紫灰色材质区分装配贴合面，清晰展现零件的不同功能区域，光影渲染采用三点布光方案，突出零件的轮廓立体感与结构细节，键槽的棱角、内外圆柱面的过渡圆角都做了精细化处理，避免建模过程中的尖锐边与几何错误。设计思路上，该锥锁套用于门窗锁具的轴系锁紧场景，锥面结构可实现无间隙锁紧配合，装配时插入对应装配体后，可适配10mm至265mm范围的键孔规格，覆盖1008到3030系列的常用安装尺寸，建模时对键槽的尺寸公差、内外径的配合公差做了参数化关联，可通过修改全局参数快速适配不同规格的安装需求，模型几何拓扑完整，无破面、无重叠面、无多余几何特征，可直接用于装配验证、工程图导出与3D打印样件制作，结构设计兼顾了锁紧强度与装配便捷性，锥面的自锁角度经过合理计算，保证锁紧后不会出现松脱问题，键槽的位置与尺寸符合通用机械传动的连接标准，可与标准平键直接配合使用，无需额外加工适配。
