带螺旋散热孔的汽车通风制动盘设计

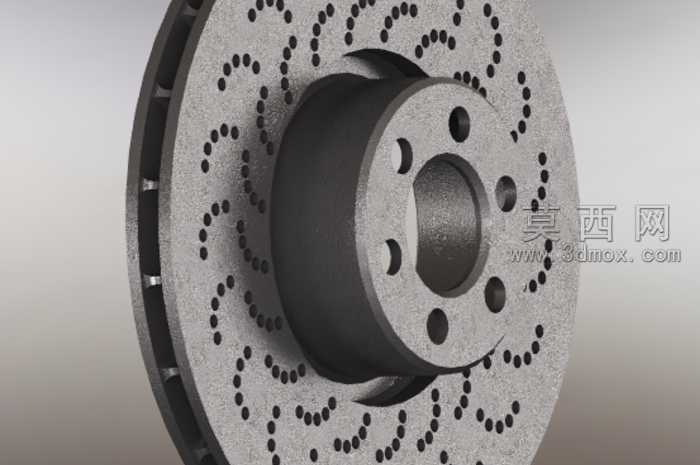

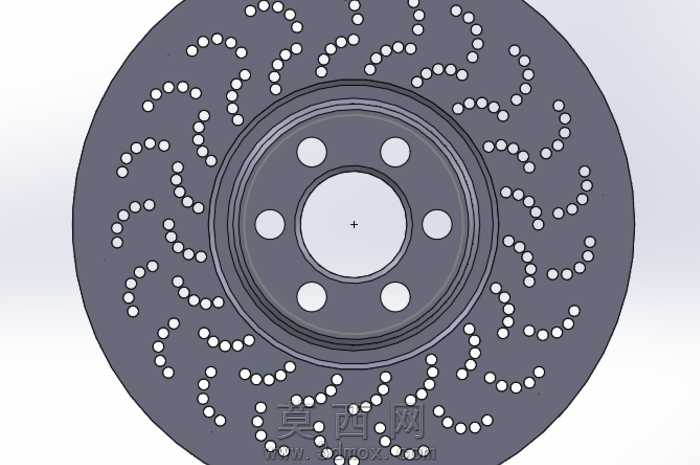

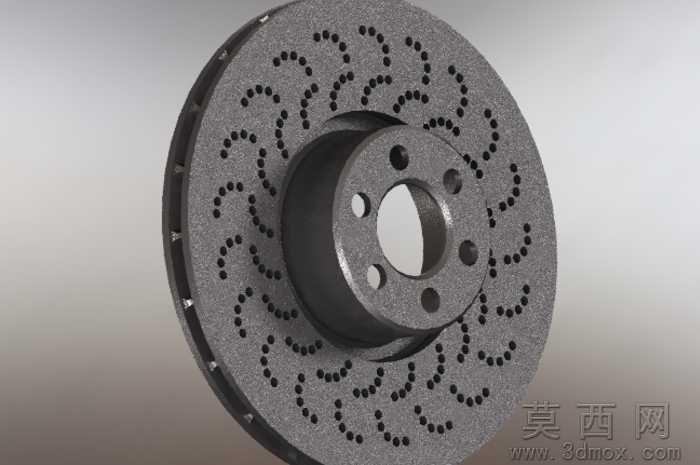

本作品为汽车通风式制动盘三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先以中心定位基准为原点，绘制制动盘的内外径轮廓基准线，确定中心安装孔的分布圆直径与孔位参数，六个均匀分布的安装孔严格匹配轮毂装配的同轴度要求，中心定位孔预留与轮毂轴头配合的公差余量。制动盘摩擦工作面采用对称式结构设计，盘面的螺旋排布散热孔是本次设计的核心亮点，建模时通过螺旋线阵列命令完成孔位排布，每一组散热孔沿螺旋轨迹均匀分布，既保证了盘面摩擦区域的材料占比满足制动摩擦力矩要求，又最大化拓展了散热通道的空气流通路径，相比传统径向直孔散热结构，螺旋排布的孔道可在制动盘随车轮转动时形成导流效应，带动空气沿螺旋轨迹快速流经盘体内部，带走制动过程中摩擦产生的大量热量，有效降低制动热衰减出现的概率。盘体中部的通风夹层采用等厚间隙设计，与两侧盘面的散热孔形成贯通的散热回路，建模时对夹层的连接筋位做了圆弧过渡处理，避免应力集中导致的盘体开裂风险。材质配置阶段，为制动盘赋予灰铸铁材质属性，还原金属材质的哑光深灰质感，对摩擦工作面做了细微的纹理处理模拟实际使用的摩擦面状态，安装孔与中心定位孔的内壁赋予机加工的光滑金属质感，渲染阶段采用正交视角展示盘体正面结构，通过柔和的环境光凸显散热孔的排布规律与盘体的层次结构，清晰呈现各部分的结构比例与装配基准。设计过程中充分考虑制动盘的实际工况需求，在保证结构强度的前提下优化散热结构布局，兼顾制动性能与热稳定性要求，整体模型结构完整，参数可编辑，可用于制动系统结构教学、性能仿真分析以及相关产品的设计参考。
