可折叠管道连接活动臂结构设计

　　在流体输送管路布设、小型设备管线排布的实际工程场景中，经常会遇到管路需要调整走向、避让周边设备结构、适配不同安装间距的需求，传统的刚性管路接头只能实现固定角度的连接，一旦现场安装位置出现偏差，或是设备运行过程中需要管路随部件做小范围角度调整，刚性接头就会出现应力集中、管路密封失效甚至结构断裂的问题，这款可折叠的管道连接活动臂，就是针对这类实际工程痛点设计的铰接式管路连接组件。

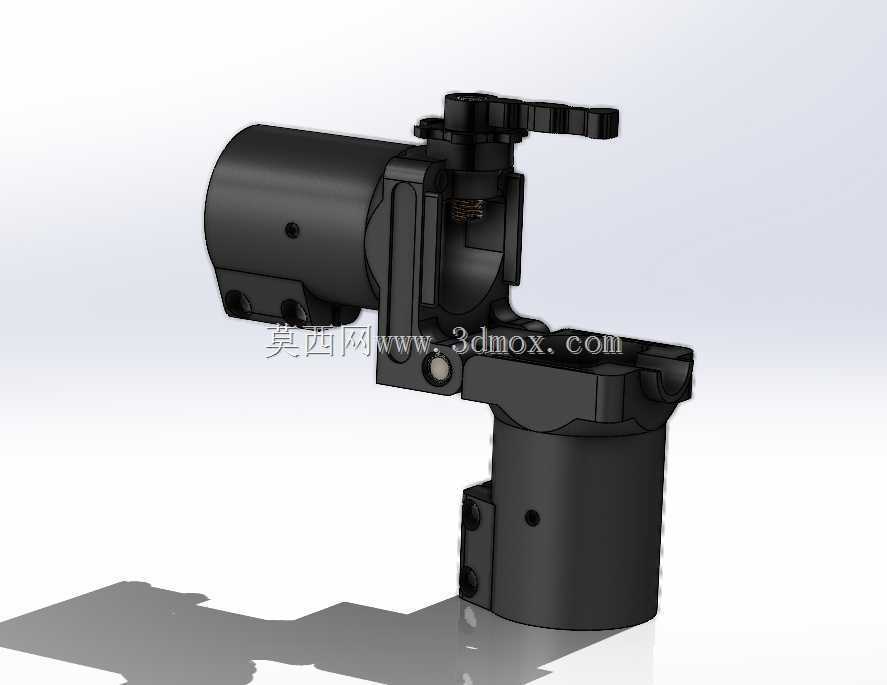

　　从结构功能来看，该活动臂两端分别设置了圆柱形的管路对接腔体，腔体端面预留了安装孔位，可通过紧固件与对应管径的管路端部法兰或对接结构锁紧，腔体内部为贯通式流道，可保证流体、气体介质在管路内的正常输送，不会因为活动臂的铰接结构出现通径缩减、介质滞留的问题。中间的铰接部位采用了带锁紧手柄的转轴结构，当需要调整两段管路的相对角度时，可扳动手柄松开转轴锁紧机构，将两段连接臂调整到所需的夹角，调整到位后再扳动手柄锁死转轴，即可让两段管路保持在设定角度，不会因为管路内介质压力波动、设备运行振动出现角度偏移。铰接部位的侧面还设置了定位销孔，当需要固定常用的几个弯折角度时，可加装定位销实现角度的快速对位，减少现场调整的校准时间。

　　设计过程中，首先考虑的是铰接部位的密封可靠性，因为活动臂需要在弯折状态下保证管路介质不泄漏，所以在转轴与臂体的配合面设置了多道环形密封槽，适配耐油、耐温的密封圈，可满足不同介质输送场景的密封需求，同时转轴的配合公差选用了过渡配合，既保证转动时的顺畅度，不会出现卡滞、旷量过大的问题，又能避免配合间隙过大导致密封圈磨损加快。其次是结构强度的校核，两端的对接腔体壁厚根据常用管路的工作压力做了对应加厚，铰接部位的转轴采用了高强度合金钢材，表面做了硬化处理，可承受管路内压带来的轴向推力以及弯折状态下的径向载荷，避免长期使用后出现转轴变形、臂体开裂的问题。臂体的外部轮廓做了圆角过渡处理，没有尖锐的棱角，既可以减少安装过程中磕碰划伤操作人员的风险，也能降低设备运行过程中臂体与周边线缆、结构件剐蹭带来的损伤。

　　从安装边界来看，两端对接腔体的外径适配常规的中小管径管路，安装孔位的间距符合通用管路法兰的安装尺寸标准，不需要对原有管路做额外的改造就可以直接替换原有刚性接头安装。活动臂的最大弯折角度可覆盖0到90度的调整范围，完全伸直时的总长度可满足大部分管路错位调整的间距需求，折叠到最小角度时的整体轮廓尺寸紧凑，不会占用过多的设备内部安装空间，适合在空间局促的设备舱内、密集排布的管路群中使用。锁紧手柄的尺寸做了优化，不需要借助额外的工具，徒手就可以完成锁紧和松开的操作，现场安装调试时的操作效率更高。在实际应用中，这类活动臂不仅可以用在固定设备的管路调整上，也可以用在需要经常变换管路位置的移动式设备、可折叠机构的管路布设中，比如需要调整作业姿态的小型设备、可折叠的作业臂上的流体管路连接，都可以通过这类活动臂实现管路的随动调整，不需要额外加装软管来适配角度变化，相比软管连接，这类刚性铰接的活动臂使用寿命更长，不会出现软管老化、弯折破损导致的介质泄漏问题，维护成本更低。在建模过程中，臂体的内部流道做了平滑过渡处理，在铰接弯折的位置没有出现流道的突然变径或者直角转折，可减少介质在流道内的流动阻力，降低介质输送过程中的压力损失，同时也能避免介质中的杂质在转折部位沉积堵塞流道。臂体的外部安装基准面做了平面度处理，与管路对接时可以保证端面贴合紧密，不会出现因为端面不平整导致的密封垫片压合不均、泄漏的问题。
