内六角圆柱头螺钉标准件三维结构

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，其中内六角圆柱头螺钉凭借其独特的结构优势，在空间受限、对连接头外露高度有严格要求的装配场景中占据了不可替代的位置。这类螺钉的头部为规整圆柱形态，顶面加工有标准规格的内六角驱动凹坑，相比十字槽、一字槽螺钉，内六角结构能够承受更大的拧紧力矩，装配时不易出现滑牙、驱动端崩损的问题，同时圆柱头的外圆规整，在沉孔安装时能够与安装孔形成良好的同轴定位，避免头部偏斜带来的连接应力集中。

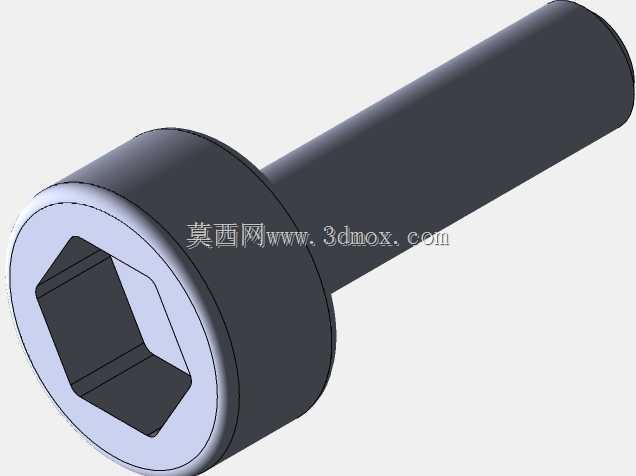

　　从设计逻辑来看，这款内六角圆柱头螺钉的结构完全贴合通用紧固件的装配需求：杆部为等直径光杆加螺纹段的组合结构，光杆部分的直径与螺纹大径保持严格的同轴度公差，当螺钉穿过被连接件的光孔时，光杆段可以起到一定的径向定位作用，减少连接副的横向窜动；螺纹段采用标准公制粗牙螺纹设计，牙型角60度，具备良好的自锁性能与抗拉强度，能够满足多数静载、小幅动载场景下的连接需求。头部的内六角凹坑深度经过合理设计，既保证内六角扳手能够插入足够深度传递扭矩，又不会因为凹坑过深导致头部壁厚不足，降低头部的抗剪切强度——在实际装配中，很多螺钉失效案例都源于头部内六角加工过深，拧紧时头部沿凹坑边缘开裂，这款模型在结构设计时充分考虑了这一失效风险，头部厚度与内六角深度的比例控制在合理区间，能够匹配标准扭矩下的装配受力。

　　在安装边界方面，这类圆柱头内六角螺钉通常有两种安装形式：一种是通孔穿装，配合螺母在被连接件另一侧锁紧，此时需要注意螺钉光杆段的长度要大于被连接件的总叠厚，避免螺纹段承受剪切力；另一种是直接拧入带有内螺纹的基体中，此时头部可以沉入预先加工好的沉孔内，让装配面保持完全平整，不会出现头部凸起干涉周边零件的情况，这也是这类螺钉在精密设备、模具装配、自动化机构中被大量使用的核心原因——很多设备的钣金护板、精密导轨安装位都要求紧固件头部不突出安装面，避免刮擦操作人员或者干涉运动部件的运行轨迹。

　　从实际应用场景出发，这类螺钉覆盖了从普通民用设备到工业精密装备的诸多领域：在小型自动化设备的型材框架搭建中，内六角圆柱头螺钉可以配合T型螺母直接嵌入铝型材的槽道内，装配时扳手从头部上方垂直插入即可拧紧，不需要像外六角螺栓那样预留扳手的侧向转动空间，能够大幅压缩设备的整体安装尺寸；在模具结构中，模板、镶件的固定大量使用这类螺钉，因为模具内部空间紧凑，很多安装位置无法容纳外六角扳手的摆动空间，内六角扳手只需要垂直方向的操作空间，非常适合模具型腔周边的密集螺钉排布；在机床、工程机械的液压阀块安装中，这类螺钉的圆柱头能够与阀块的沉孔紧密贴合，保证连接面的密封压力均匀，避免液压油渗漏。

　　设计这类标准件三维模型时，需要严格控制各部分的尺寸公差：头部外圆与杆部的同轴度要控制在0.1mm以内，否则沉孔安装时会出现头部卡滞、无法完全沉入的问题；内六角凹坑的对边尺寸要符合标准公差范围，尺寸过小会导致标准扳手无法插入，尺寸过大则会出现配合间隙过大，拧紧时容易打滑磨损；螺纹段的大径、中径、小径要符合螺纹通止规要求，三维建模时如果螺纹牙型尺寸偏差过大，后续生成工程图或者进行装配干涉检查时就会出现错误，误导实际加工。另外，头部与杆部的过渡圆角也不能忽略，这个位置是螺钉应力集中的高发区域，合理的圆角过渡能够大幅提升螺钉的疲劳强度，在承受交变载荷的连接场景中，这个细节往往决定了连接副的使用寿命。

　　在三维建模过程中，这类零件的建模逻辑也具备典型的轴类零件特征：先通过旋转特征生成螺钉的整体毛坯轮廓，包括头部圆柱、杆部光杆、螺纹退刀槽、头部与杆部的过渡圆角，再通过拉伸切除特征生成顶部的内六角凹坑，最后通过扫描或者螺纹装饰线特征生成螺纹段结构。需要注意的是，内六角凹坑的底部通常会设计有小的锥角或者退刀结构，模拟实际冷镦加工时的工艺特征，避免模型出现完全直角的不真实结构；螺纹退刀槽的宽度和深度也要符合加工工艺要求，保证螺纹加工时刀具能够顺利退刀，不会在杆部与螺纹的衔接位置出现不完整牙型，影响螺钉的拧入。

　　从选型角度来说，不同长度、不同螺纹规格的内六角圆柱头螺钉对应不同的受力等级，常见的有8.8级、12.9级等不同强度级别，模型虽然不直接体现材料强度，但结构尺寸要与对应强度级别的标准尺寸保持一致，比如12.9级的螺钉头部厚度会比低强度等级的稍厚，以承受更大的拧紧力矩。在进行虚拟装配时，这类螺钉模型可以直接调入装配体，通过同轴、面重合的配合关系完成装配约束，能够直观检查螺钉长度是否合适、头部是否会与周边零件发生干涉，提前在设计阶段规避装配时出现的螺钉过长顶到对面零件、或者过短螺纹啮合长度不足导致连接失效的问题。很多新手结构设计师在选型时容易忽略螺纹啮合长度的要求，比如拧入铝基体的螺纹啮合长度要达到螺纹直径的1.5-2倍，拧入钢基体的啮合长度要达到1倍直径以上，通过三维模型的虚拟装配，可以直接测量螺纹段的拧入深度，快速判断选型是否合理，减少后续加工装配时的返工成本。
