滚花头外螺纹手拧调节紧固件结构

　　这款滚花头外螺纹紧固件，是手动调节场景下极为常用的连接件，在各类工装夹具、检测治具、小型设备的手动锁紧工位上都能见到它的身影。不同于需要借助扳手、螺丝刀等工具操作的标准紧固件，它的核心设计逻辑就是让操作人员可以徒手完成松紧调节，不需要额外携带工具，在需要频繁拆装、快速微调的工位上，能大幅降低操作耗时，提升装配调试的效率。

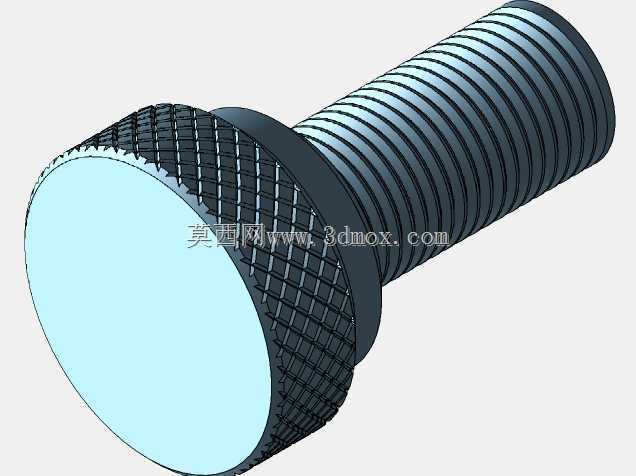

　　从结构设计来看，头部采用直纹滚花工艺处理，滚花纹路的深度、节距都经过实际操作验证，既不会因为纹路过浅导致手部施力时打滑，也不会因为纹路过于尖锐划伤操作人员的手掌，即使手上沾有少量切削液、装配油污，也能保证足够的摩擦力，可靠传递拧紧力矩。头部的直径设计比螺纹公称直径大出近一倍，这个尺寸比例是经过反复验证的：头部直径过小的话，徒手拧动时力臂太短，很难施加足够的预紧力，容易出现锁紧后松脱的问题；头部直径过大则会占用过多安装空间，在紧凑的设备内部会和周边零件产生干涉，同时也会增加不必要的材料成本。头部与螺杆衔接的位置做了小尺寸的退刀槽过渡，一方面是螺纹加工时的工艺需要，避免螺纹车削到头部端面时出现撞刀问题，另一方面也能减少应力集中，避免频繁拧动时在头杆衔接位置出现断裂失效。

　　螺杆部分采用标准公制外螺纹，牙型角60度，螺纹精度按照中等公差等级加工，能和市面上绝大多数标准内螺纹孔、六角螺母直接适配，不需要额外做定制化的螺纹加工，通用性极强。螺杆的长度设计覆盖了常见的薄板连接、工位调节的行程需求，安装时螺纹旋合长度控制在螺纹公称直径的0.8到1.2倍区间，既能保证足够的连接强度，避免螺纹滑牙，也不会因为旋合长度过长导致拧动行程冗余，影响调节效率。螺杆末端做了小角度的倒角处理，安装时可以快速对准内螺纹孔，不需要反复调整对中，即使是盲孔安装场景，也能避免螺纹首牙磕碰损伤，提升装配的顺畅度。

　　在实际应用场景中，这类紧固件常被用在电子设备的外壳快速拆装、工装夹具的定位块微调、光学实验平台的器件固定、小型自动化设备的挡板位置调节等场景。比如在非标检测治具上，操作人员需要根据不同批次工件的尺寸差异，频繁调整定位挡块的位置，使用这款手拧紧固件就不需要每次都找内六角扳手，直接用手拧松就可以滑动挡块调整位置，调整到位后直接徒手拧紧即可，整个调节过程只需要几秒钟，相比需要工具操作的紧固件，调试效率能提升数倍。在消费类电子设备的外壳维护场景中，不需要借助专用工具，用户就可以自行拆开外壳更换配件，降低了设备的维护门槛。

　　设计这款零件的三维模型时，需要重点关注几个细节：首先是滚花特征的建模，不需要把每一条滚花纹路都做完全写实的细节刻画，在满足装配干涉检查、外观渲染需求的前提下，可以采用纹理映射或者简化的阵列特征来表现滚花效果，避免模型面数过多导致后续装配时卡顿；其次是螺纹部分的建模，如果是用于3D打印或者数控加工的模型，需要准确还原螺纹的牙型参数，如果只是用于装配示意、方案展示，可以采用装饰螺纹线来简化模型，提升软件运行的流畅度；最后是头杆衔接位置的退刀槽和圆角，这些细节虽然尺寸不大，但直接影响零件的加工工艺性和结构强度，建模时不能忽略，否则加工出来的零件很容易在应力集中位置断裂，影响使用寿命。

　　从安装边界来看，这款紧固件安装时需要在头部位置预留足够的手指操作空间，预留的操作空间直径至少要比头部直径大20毫米以上，保证操作人员的手指可以捏住滚花头顺利拧动，不会被周边的零件挡住。如果是安装在薄板上，需要注意开孔直径要比螺纹大径大0.5到1毫米，避免螺杆和孔壁产生摩擦，导致拧动不畅。如果用于经常需要调节的工位，建议在螺纹表面涂抹少量的润滑脂，减少螺纹磨损，延长紧固件的使用寿命，同时也能让拧动操作更加顺畅，避免出现卡滞的问题。
