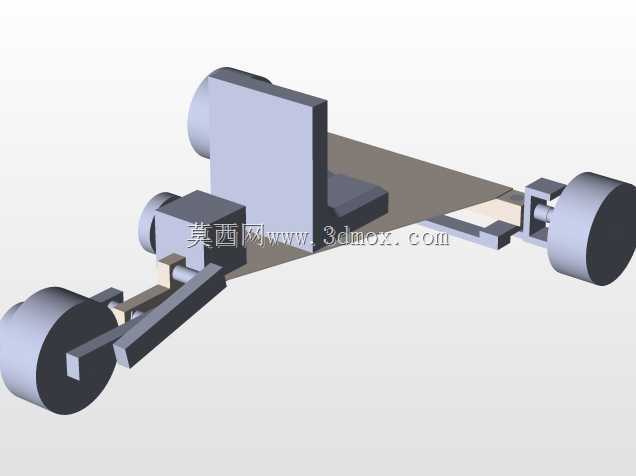

三轮移动作业载具Trimobile结构设计

　　这款三轮移动作业载具的结构设计，核心围绕窄空间灵活转运、小型作业场景的移动承载需求展开，区别于常规民用三轮车辆的设计逻辑，整体结构完全偏向工业场景的实用化取向，没有多余的装饰性结构，所有构件都直接服务于行走、承载、转向的核心功能。从实际应用场景来看，这类结构可适配厂区内部窄通道的物料转运、小型巡检设备的搭载底盘、户外非铺装路面的轻载作业移动平台，尤其是在通道宽度受限、转弯半径要求极小的作业环境下，三轮布局的优势能够得到充分发挥，相比四轮底盘，它不需要复杂的差速控制结构，就能实现极小角度的转向，甚至可以完成近乎原地的转向动作，适配仓储区货架间通道、设备检修区狭窄过道这类常规四轮载具无法通行的场景。

　　从功能特性来看，该载具采用单轮在前、双轮在后的经典三轮布局，前部单轮同时承担转向与承载功能，后部双轮为驱动轮安装位，整体重心落在三轮构成的三角形支撑区域中心偏后位置，保证轻载状态下不会出现翘头失稳的问题，重载状态下后部双轮能够提供足够的抓地力，避免行走过程中出现打滑。整个车架部分采用板式结构拼接而成，没有使用复杂的曲面成型构件，所有安装面均为平面，加工时仅需要常规的铣削、钻孔工序即可完成，不需要开模或者特殊成型工艺，非常适合小批量定制化生产，后期维护更换构件也十分便捷，不需要专用的工装夹具就能完成拆装。

　　设计思路上，整个结构优先考虑了构件的通用性与装配的便捷性，轮组的安装支座采用标准化的轴孔配合设计，轮轴与支座之间预留了标准轴承的安装位，使用者可以根据实际的载重需求，选配不同尺寸、不同载荷等级的滚轮或者充气轮胎，不需要对车架结构做额外修改。转向部分的连接结构采用直连式摆臂设计，转向力传递路径短，没有多余的连杆传动环节，既减少了传动间隙带来的转向虚位，也降低了结构故障的概率，后期维护时仅需要检查摆臂连接轴的磨损情况即可，不需要调整复杂的连杆间隙。车架中部的平板区域为通用安装位，预留了成排的安装螺纹孔，可以根据不同的使用需求，搭载储物料箱、检测仪器、小型作业机具等不同的上部模块，不需要对底盘结构做二次打孔加工，适配多场景的快速切换需求。

　　从外形尺寸与安装边界来看，整个载具的横向宽度控制在较窄的区间，两侧轮组的外边缘即为整机的最大宽度，没有突出车体之外的结构件，在通过狭窄通道时，不需要额外预留两侧的安全间隙，只要通道宽度大于轮组外沿宽度即可顺利通行。纵向长度上，前部转向轮到后部驱动轮的轴距经过优化，既保证了直行状态下的行走稳定性，不会因为轴距过短出现高速行驶时的俯仰晃动，也不会因为轴距过长导致转弯半径增大。高度方向上，车架主体的安装面距离地面的高度较低，一方面降低了整机的重心，提升了行走过程中的抗侧翻能力，另一方面也方便上部搭载物料或者设备的装卸，不需要抬升过高的高度就能完成取放。所有构件的棱边均做了倒角处理，没有尖锐的外凸结构，避免在狭窄空间内通行时剐蹭周边设备或者操作人员。

　　在结构细节上，后部双轮的安装支座与车架主体采用嵌入式连接，轮轴的受力直接传递到车架的主承力板上，不需要额外的加强筋结构就能满足额定载重下的强度要求，减少了焊接工序带来的变形问题，所有连接位置均采用螺栓紧固，方便拆解运输，在需要进入电梯或者狭小空间转运时，可以快速将轮组拆解，拆分后的部件尺寸都能满足常规货运电梯的进入要求。转向摆臂的转动位置预留了润滑脂加注通道，长期使用时可以定期加注润滑脂，减少转动副的磨损，延长结构的使用寿命。整个结构没有集成动力部件的安装位，使用者可以根据实际的使用需求，选择人力驱动、电机驱动或者其他动力形式，动力部件可以直接安装在后部两轮的连接轴位置，安装面已经预留了对应的固定孔位，不需要二次加工就能完成动力模块的加装。
