裸眼防喷器活塞组件结构设计

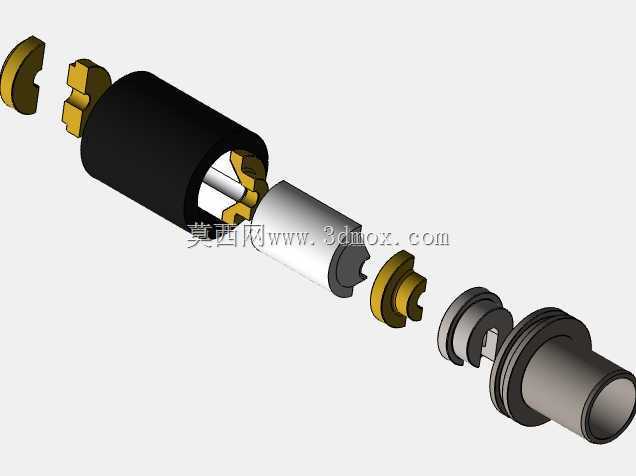

　　在陆上及海洋油气钻采作业的井控系统中，防喷器是保障井筒压力管控、规避井喷风险的核心承压设备，而活塞作为裸眼防喷器内部驱动密封副开合的核心执行部件，其结构合理性直接决定防喷器的响应速度、密封可靠性与高压工况下的使用寿命。这套活塞组件采用多段分体式装配结构，从驱动端到密封端依次设置了动力连接卡爪、主活塞筒体、中间隔套、密封胶芯支撑座、端部导向轴段，各零件间通过止口定位与卡接结构实现无紧固件快速装配，既满足井下作业时快速拆换易损密封件的需求，也避免了螺纹连接在高频往复运动中出现的松动、咬死问题。从实际作业场景来看，裸眼井段作业时井筒内往往伴随高压泥浆、岩屑颗粒与腐蚀性地层流体，活塞的往复运动需要在带压环境下完成密封副的推合与复位，

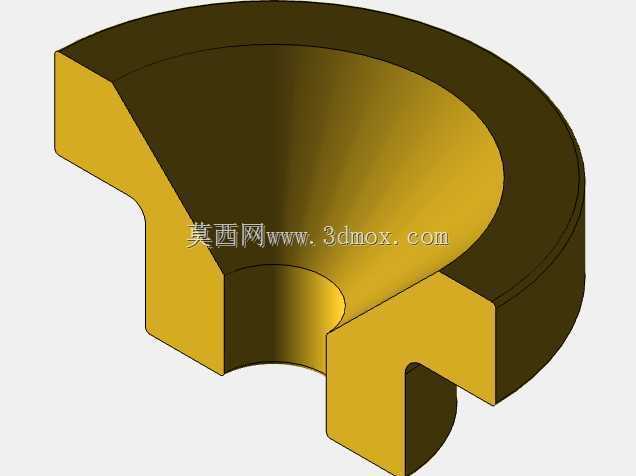

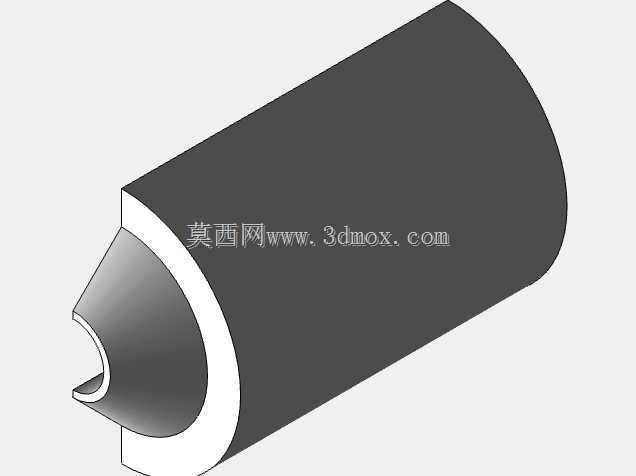

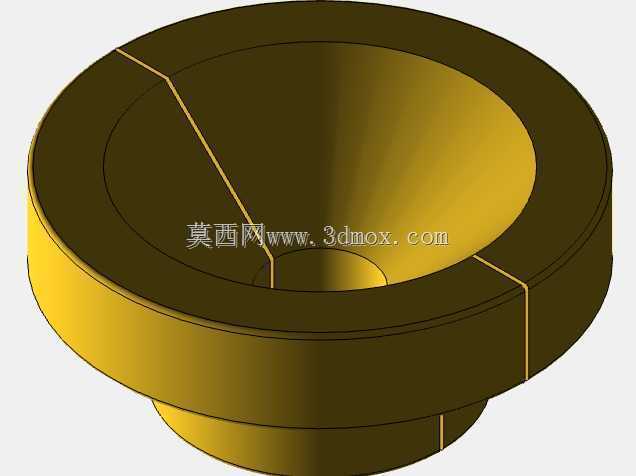

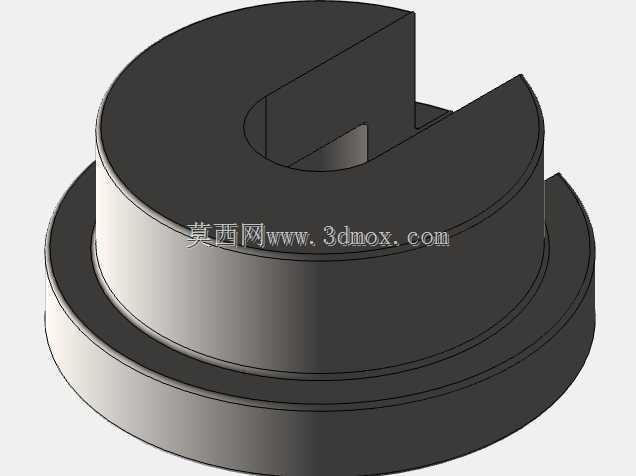

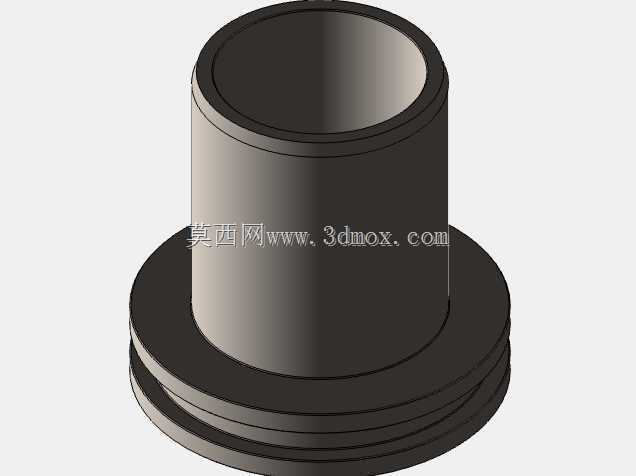

　　因此设计时在主活塞筒体外侧预留了两道环形密封槽，可适配不同硬度的丁腈橡胶或氟橡胶密封圈，在14MPa到35MPa的常规井控压力区间内，能有效阻隔高压流体向活塞驱动腔窜流，避免驱动液压油被污染导致的控制失效。中间隔套采用耐磨铜合金材质，与壳体内壁的配合间隙控制在0.08mm到0.12mm之间，既为活塞往复运动提供径向支撑，避免长行程运动中出现偏磨导致的密封面偏载，也能在岩屑颗粒进入壳体间隙时起到刮屑作用，减少硬质颗粒对主活塞筒体表面的划伤。端部的导向轴段做了1:10的锥度引导设计，在活塞复位时能顺利导入密封座的导向孔，避免出现卡滞导致的密封副错位，导向轴段上开设的两个对称卡槽，用于和防喷器的闸板驱动块连接，

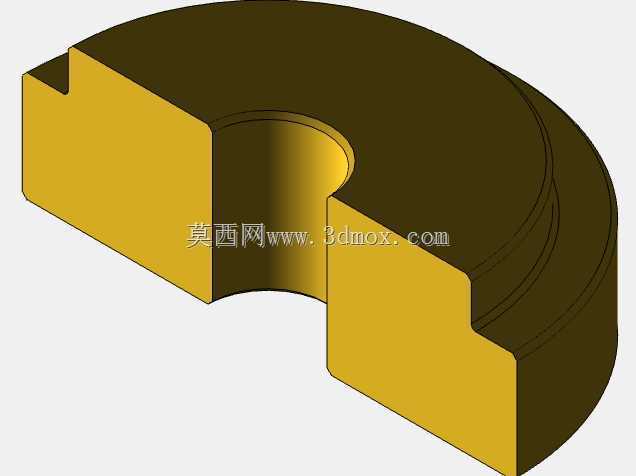

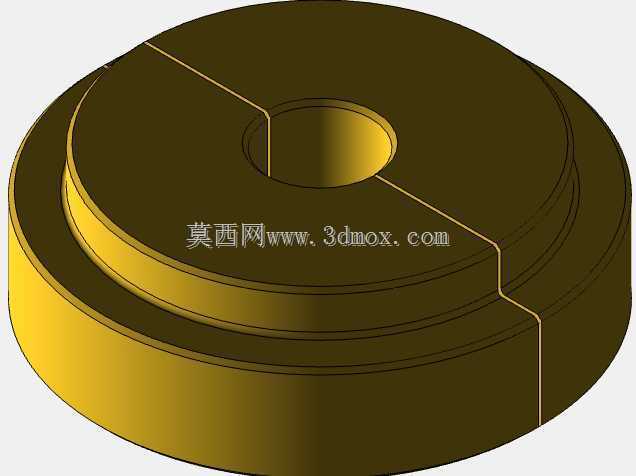

　　将活塞的直线推力均匀传递到两侧密封闸板上，避免单侧受力导致的闸板偏斜。从安装边界来看，整套活塞组件的最大外径适配常规135/8英寸规格裸眼防喷器的内腔通径，总行程长度满足闸板完全封闭裸眼井筒的推进行程要求，各分体零件的最大外径均小于壳体内腔的最小装配通径，可在不拆解防喷器整体壳体的情况下，从侧门处完成整套活塞组件的抽换与维护，大幅缩短井场的设备维保停机时间。设计过程中针对活塞的受力工况做了针对性优化，主活塞筒体采用42CrMo合金结构钢调质处理，表面做镀硬铬处理提升耐磨与耐腐蚀性能，驱动端的卡爪结构做了圆角过渡处理，避免高频冲击载荷下出现应力集中断裂，密封胶芯支撑座的环形槽深度根据胶芯的压缩率设置为胶芯截面直径的15%，

　　保证密封胶芯在受压时既有足够的压缩量实现密封，又不会因压缩过量导致胶芯过早出现疲劳损坏。在实际井场作业中，这类活塞组件的失效多集中在密封件磨损、卡爪断裂与活塞偏磨三个方面，这套结构在设计时将易损的密封件、卡接件均设置为可单独更换的分体结构，维护时无需更换整个活塞筒体，仅需更换磨损的密封环与卡爪即可恢复性能，有效降低了井控设备的运维成本。同时活塞内部的流道做了圆弧过渡处理，在液压驱动时可减少液压油的流动阻力，提升活塞的响应速度，在紧急关井工况下能在0.5秒内完成全行程推进行程，满足井控作业的快速关井要求。
