测量台用F10触摸传感器安装支撑构件

项目分类:通用机械零部件 发布时间:2024-08-22 ID:767563
  • 测量台用F10触摸传感器安装支撑构件
  • 测量台用F10触摸传感器安装支撑构件
  • 测量台用F10触摸传感器安装支撑构件
  • 测量台用F10触摸传感器安装支撑构件

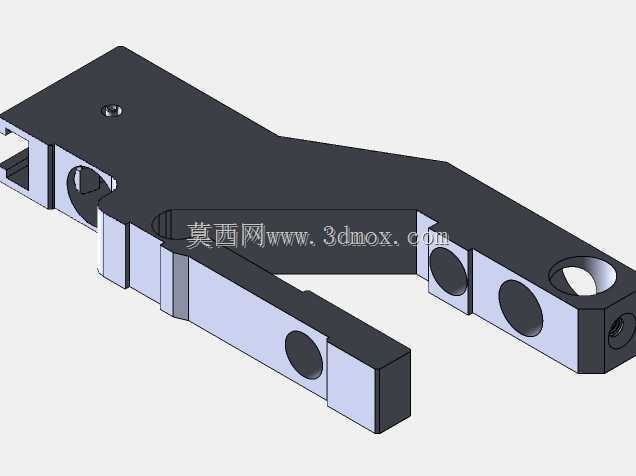

  在精密尺寸检测工位的布局中,这类支撑构件是衔接触摸传感器与测量台本体的核心结构件,主要适配F10规格触摸传感器的安装需求,常见于在线尺寸检测、工件位置确认、装配到位校验这类工业场景,尤其在小行程接触式测量的工位上,该构件的刚性与安装精度会直接影响传感器的检测重复精度。从结构设计逻辑来看,构件整体采用弯折式悬臂布局,主体段做了等截面加厚处理,避免悬臂受力时产生挠曲变形,毕竟触摸传感器的触发行程通常在毫米级以内,哪怕0.02毫米的支撑形变都可能导致检测信号误触发或者漏触发。安装端的设计做了双基准面定位,靠近测量台连接的一侧设置了两个同轴的圆形定位销孔,配合台面上的定位销可以快速完成安装对位,不需要反复调整支撑件的水平度,

  销孔旁预留的沉头螺丝孔可以将构件牢牢锁固在台面上,沉头深度做了精准控制,锁固后螺丝顶面不会高出构件表面,避免干涉传感器的走线或者周边工件的上下料路径。悬臂延伸段的末端设置了传感器安装位,采用嵌入式卡槽加侧面顶丝的固定方式,传感器装入卡槽后可以通过顶丝微调伸出长度,适配不同检测距离的需求,卡槽的内径公差控制在H7级别,保证传感器装入后不会出现径向晃动,确保检测头的指向始终垂直于待检测工件的表面。构件的中间过渡段做了局部的减重槽设计,在不降低整体结构刚性的前提下减少了材料用量,同时减重槽的位置刚好可以作为走线槽使用,传感器的信号线可以顺着槽体排布到设备侧方,避免线缆悬垂在检测区域被工件剐蹭。从安装边界来看,

  构件的总悬臂长度控制在120毫米以内,安装端的固定孔距为45毫米,适配市面上多数标准测量台的T型槽间距,传感器安装位的中心高度距离安装基准面为32毫米,刚好匹配常见工装托盘上工件的检测高度,不需要额外加装垫高块。在实际使用中,这类支撑件不需要做额外的表面处理,采用常规45号钢加工后做发黑处理即可,既可以满足车间环境下的防锈需求,也不会因为表面反光干扰周边光电传感器的正常工作。设计过程中需要重点关注悬臂的固有频率,要避开测量台正常工作时的振动频率区间,避免检测过程中出现共振导致传感器信号波动,因此在弯折处做了圆角过渡处理,既消除了应力集中点,也提升了整体的结构阻尼,抑制振动传导。另外构件上的所有安装孔位都做了去毛刺处理,边缘倒C0.5的圆角,避免安装过程中划伤操作人员或者损坏传感器的线缆外皮,侧面的顶丝孔采用细牙螺纹,微调时的精度更高,可以实现传感器检测位置的微米级调整,满足高精度测量工位的调试需求。
