大口径矩形回路高压风洞管路结构

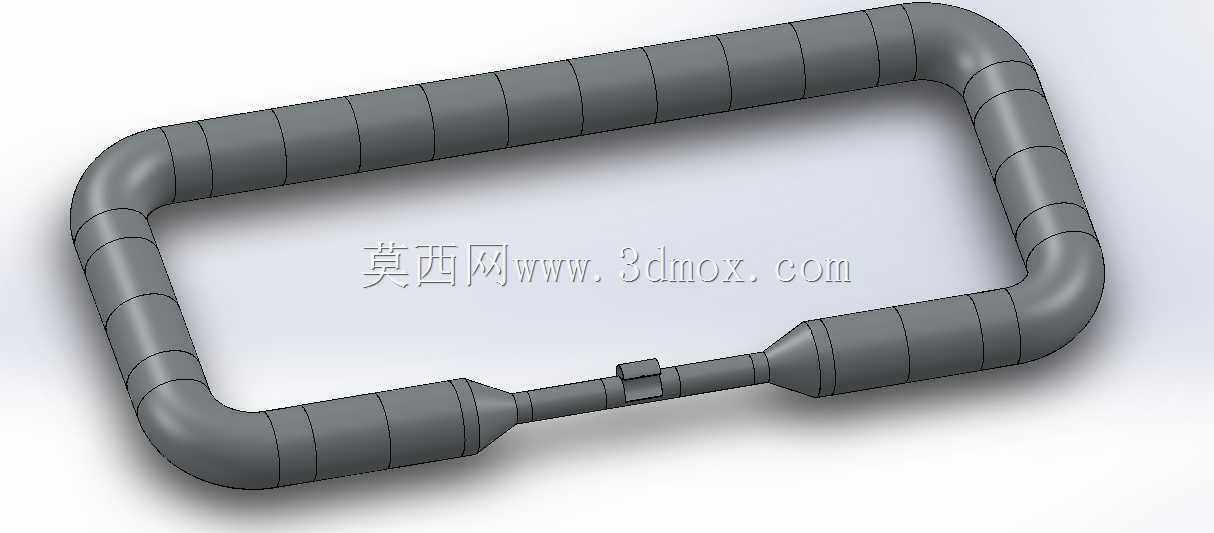

　　这套高压风洞管路结构，主要面向航空航天基础试验、建筑风环境模拟、工业设备气动性能测试类场景搭建使用，区别于常规开式风洞的能耗高、流场稳定性差的问题，采用闭合矩形回路设计，能在持续运行过程中大幅降低动力损耗，同时保证试验段流场的均匀性与压力稳定性。整套管路的主体回路采用分段式拼接结构，每段管节设置等距加强环结构，这部分设计是为了应对高压运行工况下的管壁承压需求，避免大口径管路在内部风压作用下出现鼓胀变形，影响流道内壁的光滑度，进而干扰试验段的气流参数。回路转角位置采用大曲率圆弧弯管过渡，没有采用直角弯折结构，主要是为了减少气流在转向过程中的局部阻力损失，避免转角位置产生涡流紊乱，让气流在回路内循环时保持更平顺的流动状态，

　　降低动力段的负载要求。在回路的一侧设置了渐缩式压力室结构，从1000mm的主回路管径逐步收缩至400mm直径的压力室段，渐缩段采用平滑锥面过渡，没有截面突变，这部分的作用是将回路内的低速气流逐步加速，在压力室位置形成稳定的高压高速气流段，满足不同试验件的气动测试需求，压力室与主回路的连接位置设置了快装式法兰对接结构，方便后续根据试验需求更换不同口径的试验段，或者加装测试传感器、观察窗等附属配件。整套结构的外轮廓尺寸为12m×6m，在前期场地规划时需要预留足够的安装空间，同时要考虑管路底部的支撑布局，因为大口径管路充压后整体重量较大，支撑点需要对应每段管节的加强环位置布置，避免管节接口位置承受额外的弯矩，影响密封性能。建模过程中，

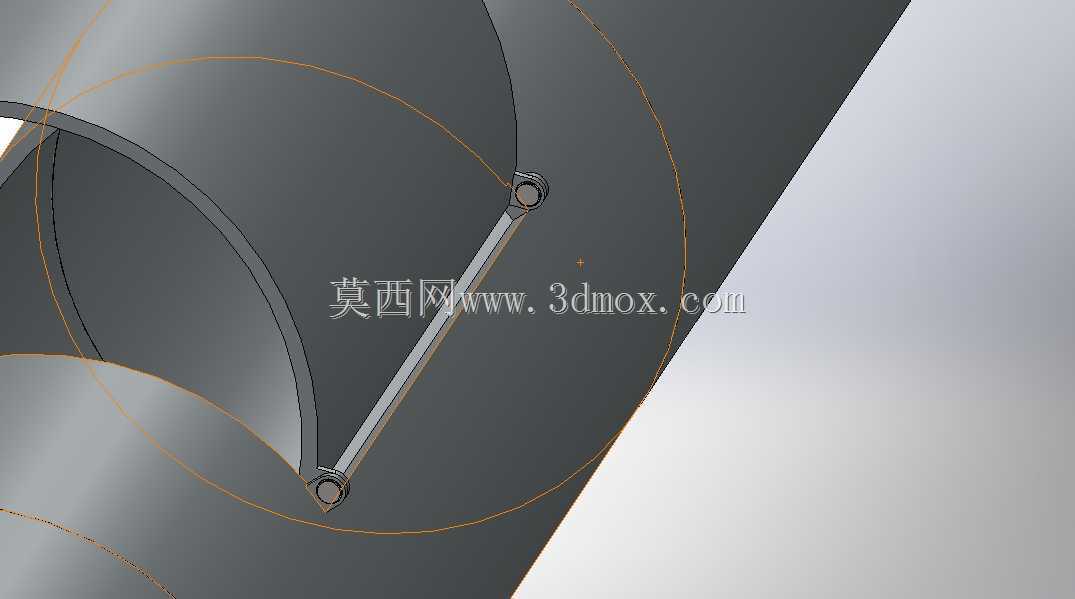

　　所有管节的拼接位置都预留了标准密封槽的安装位，弯管段的曲率半径经过流场仿真验证，既保证气流转向的平顺性，也控制整体回路的占地面积不会过大，不会因为曲率半径过小导致气流分离。主回路的管节采用等长度分段设计，方便加工运输与现场组装，每段管节的两端法兰采用统一的螺栓孔位布局，现场安装时可以灵活调整拼接顺序，降低安装难度。在压力室旁的细管段位置，预留了阀门与流量检测元件的安装位，方便后续调试过程中实时监测回路内的风压、风速参数，也可以通过旁通支路调整回路内的压力值，适配不同试验工况的参数要求。这套结构的设计没有采用一体化成型方案，主要是考虑到大尺寸结构的加工难度与运输成本，分段式结构可以在工厂完成单段的加工与压力测试，

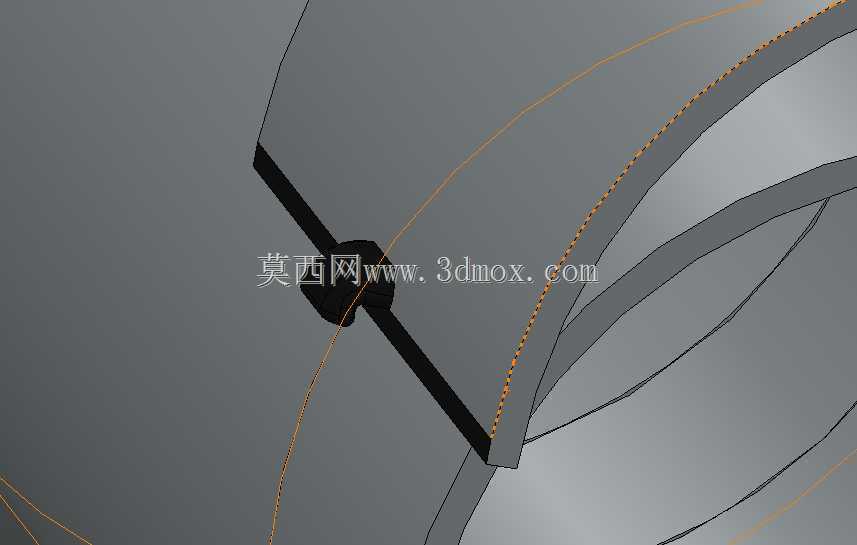

　　现场只需要完成法兰拼接与密封，大幅缩短现场施工周期，同时后续如果某一段管路出现磨损或者损坏，可以单独更换对应管节，不需要拆解整个回路，降低后期维护成本。内壁的建模严格保持光滑连续，没有凸起或者凹陷的结构，所有拼接位置的法兰都采用内平齐设计，避免法兰边凸入流道内部产生扰流，影响试验段的流场品质。在弯管与直管段的连接位置，做了局部的壁厚加强处理，因为气流转向时会对弯管外侧管壁产生持续的冲击压力，局部加厚可以提升这部分结构的疲劳强度，延长设备的整体使用寿命。
