90度等径弯管结构三维建模设计

　　在流体输送、粉体气力输送、通风排气等工业管路系统中，管路走向的转向衔接是管路布局时无法回避的结构需求，90度等径弯管作为最常用的管路转向连接件，承担着改变介质流向、衔接两段正交等径直管段的核心作用，其结构合理性直接影响管路系统的流阻表现、密封可靠性与长期运行稳定性。这类弯管广泛应用于市政给排水管网、工业循环水系统、车间压缩空气管路、粉体物料输送管线、通风除尘风道等场景，不同应用场景下对弯管的壁厚、弯曲半径、端口加工精度有差异化要求，比如低压通风场景可选用壁厚较薄、弯曲半径较大的弯管降低风阻，高压流体输送场景则需要匹配对应压力等级的壁厚，同时控制弯曲段的椭圆度避免应力集中。

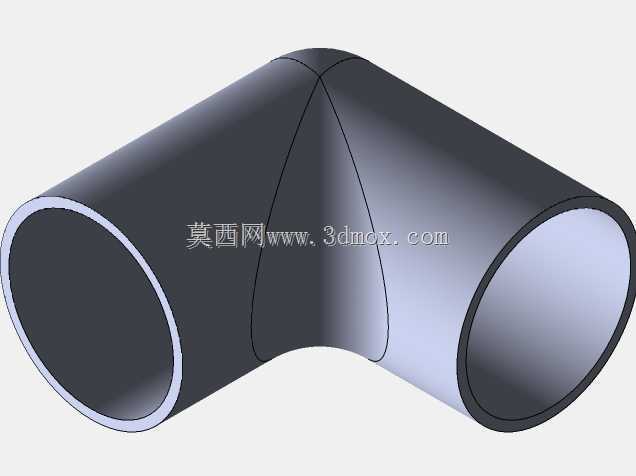

　　从结构设计逻辑来看，该弯管采用等径正交90度转向结构，两端接口内径与所衔接的直管段完全一致，无需额外变径结构即可完成同管径管路的直角转向衔接。建模过程中采用多参考平面定位的设计思路，首先确定两个正交直管段的中心轴线，分别在两个轴线的端点位置建立垂直于对应轴线的参考平面，在参考平面上绘制与直管内径、外径一致的圆形轮廓，再通过扫掠特征沿两段轴线间的圆弧过渡路径生成弯管的主体实体，这种建模方式可以精准控制弯管的弯曲半径、壁厚均匀性，避免弯曲段出现壁厚不均、内壁褶皱等设计缺陷。设计时需要重点关注弯曲段的曲率半径参数，常规工况下弯曲半径取管径的1.5倍时，既能兼顾管路布局的紧凑性，又能将介质流经弯管时的局部阻力控制在合理范围，若弯曲半径过小，会导致介质转向时流场突变明显，流阻大幅提升，同时弯管外侧壁受介质冲刷的磨损速率会显著加快，缩短部件使用寿命；若弯曲半径过大，则会占用过多安装空间，不利于管路系统的紧凑布局。

　　从安装边界来看，该弯管的两个端口为平直圆柱面，可适配焊接、法兰连接、卡箍连接等多种常规管路连接方式，安装时需要保证两个端口的同轴度分别与对应衔接的直管段轴线重合，避免强制对接产生的装配应力，长期运行中装配应力会导致焊缝开裂、密封失效等问题。弯管的整体安装占位空间可通过两个正交直管段的轴线长度、弯曲半径、管径参数计算得出，在管路布局设计阶段即可提前预留对应的安装空间，避免与周边其他管线、设备结构产生干涉。建模过程中通过多参考平面的约束，可以快速调整弯管的管径、壁厚、弯曲半径等参数，适配不同压力等级、不同管径的管路设计需求，调整参数时仅需修改参考平面上的轮廓尺寸与扫掠路径的曲率参数，即可快速生成新的弯管模型，大幅提升管路系统三维布局的设计效率。

　　在实际工程应用中，这类等径弯管的内壁过渡顺滑度是影响其使用性能的关键因素，建模时需要保证弯曲段的内壁圆弧与两端直管段的内壁平滑相切，避免出现台阶、棱角等结构，否则介质流经时会在棱角位置产生涡流，不仅会提升流阻，在含固体颗粒的物料输送场景中，还会加剧局部磨损，极易在棱角位置出现磨穿泄漏的问题。同时弯管的壁厚设计需要匹配管路的工作压力，高压工况下需要适当增加弯曲段外侧的壁厚，因为介质转向时对弯管外侧的冲击压力远大于直管段，等壁厚设计在高压工况下容易出现外侧强度不足的问题。
