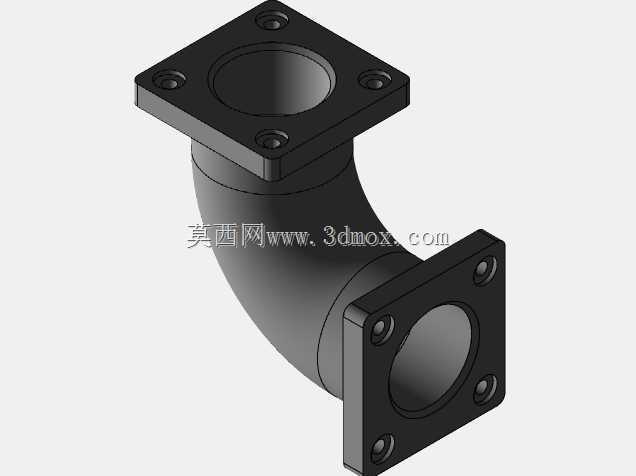

90度双方法兰连接弯管接头结构

　　这类双方法兰90度弯管接头，在工业流体输送系统里的应用场景覆盖极广，从车间压缩空气管路排布、液压系统油路转向、冷却循环水管道变向，到部分低压粉体输送管路的转角衔接都能见到它的身影。不同于螺纹连接的弯头，法兰式连接的结构在需要反复拆装检修、管路公称通径偏大、或者管路存在一定振动的工况下，密封可靠性和连接强度都更有优势，尤其是两端都采用方形法兰的设计，相比圆形法兰在安装空间受限的设备内部，螺栓排布更紧凑，对安装操作的空间要求更低，四个角的螺栓孔位对准后，不需要像圆形法兰那样反复调整周向角度，现场装配的容错率更高。

　　从实际功能来看，这个弯头的核心作用是实现管路的90度转向，同时通过两端的法兰端面与对接管路的法兰面压紧密封件，完成流体通路的密封衔接。弯管部分采用等通径的圆弧过渡设计，没有直角转角的突变结构，能大幅降低流体在转角处的阻力损失，减少流体湍流带来的管路振动和噪音，对于输送带有少量固体颗粒的流体工况，平滑的圆弧内壁也能减少颗粒在转角处的堆积，降低管路堵塞的风险。两端的方形法兰和弯管段采用一体化结构设计，不存在焊接接缝带来的应力集中和泄漏隐患，整体结构的强度一致性更好，能承受更高的管路压力波动。

　　在设计思路上，首先要确定的是弯管的中心弯曲半径，弯曲半径过小会导致流体阻力陡增，同时弯管外侧的壁厚在成型过程中容易出现减薄超差，弯曲半径过大则会占用过多的安装空间，这类适配中小通径管路的法兰弯头，通常取1.5倍公称通径作为中心弯曲半径，兼顾流阻性能和空间占用。两端法兰的安装孔位采用对称排布设计，四个安装孔分别位于方形法兰的四个角位置，孔位的中心距尺寸严格匹配通用管路法兰的安装标准，保证和同规格的法兰对接时不需要额外加工转接件。法兰端面设计有一圈凸起的密封面结构，安装时密封垫片被限制在密封面范围内，压紧时不会出现垫片移位的问题，能有效保证密封效果。法兰和弯管衔接的位置做了圆角过渡处理，避免直角连接处的应力集中，在管路受到侧向载荷或者压力冲击时，衔接位置不会出现应力断裂的问题。

　　从安装边界尺寸来看，两端法兰的外轮廓尺寸一致，法兰端面到弯管中心轴线的距离经过精确核算，安装时两端法兰分别贴合对接的管路法兰面，穿入四个连接螺栓后均匀拧紧即可完成固定，不需要额外调整管路的轴向位置。弯管的整体外轮廓没有突出的冗余结构，在密集排布的管路组中，相邻管路之间不会出现结构干涉，方形法兰的边角做了小倒角处理，既避免了锐边划伤安装人员，也不会在安装时刮碰相邻的管路或线缆。弯管的内壁和外壁都做了平滑处理，内壁的粗糙度控制在适合流体输送的范围内，减少流体流动时的沿程阻力，外壁的平整表面也方便后续做防腐、防锈的表面处理，适配不同工况下的防腐蚀要求。

　　在实际选型使用时，这类法兰弯头可以根据输送介质的特性选择对应的材质，输送普通水介质可以选用常规工程塑料或铸铁材质，输送液压油、腐蚀性流体则可以选用合金钢或不锈钢材质，法兰的密封面结构也可以根据压力等级调整，低压工况采用平面密封搭配橡胶垫片即可满足要求，中高压工况则可以将密封面设计为凸凹面结构，搭配金属缠绕垫片提升密封承压能力。安装时只需要保证两端法兰面的平行度，按照对角线顺序分次拧紧连接螺栓，避免法兰面偏斜导致的密封泄漏，日常维护时只需要定期检查螺栓的预紧力，不需要对弯头本身做额外的维护操作，整体的使用寿命和可靠性都远高于拼接式的转角管路结构。
