电力变压器双立柱支撑安装框架结构

　　该框架结构主要应用于油浸式及干式电力变压器的内部铁芯与绕组的承载固定场景，在变压器整机装配环节中，属于核心的结构支撑部件，直接决定了变压器内部核心构件的安装定位精度与运行稳定性。从实际工况出发，变压器运行过程中会持续产生电磁振动，同时在长途运输、现场吊装环节会承受多方向的冲击载荷，这就要求支撑框架不仅要具备足够的结构刚性，还要兼顾绝缘间隙的预留需求，避免铁芯、绕组与外壳之间出现绝缘距离不足的问题。

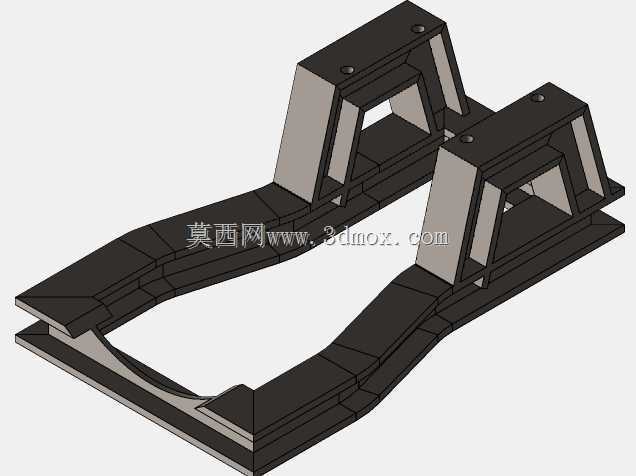

　　从结构设计逻辑来看，该框架采用双侧对称的立式支撑柱搭配一体化成型的弧形底托结构，两个立式支撑柱分别对应变压器铁芯的两侧上轭位置，支撑柱顶部预留的沉头安装孔用于和上夹件进行螺栓锁紧，支撑柱侧面的三角加强筋结构，是在不额外增加整体材料厚度的前提下，提升立柱抗侧向弯折能力的优化设计——实际建模过程中曾对比过无加强筋的立柱结构，在模拟运输工况的10g横向冲击载荷下，立柱顶端形变量超过1.2mm，会直接挤压绕组端部的绝缘层，增加三角加强筋后，同等载荷下形变量可控制在0.3mm以内，完全满足绝缘安全间隙的要求。

　　底托部分的弧形轮廓并非随意设计的造型，而是完全匹配变压器下铁轭与绕组底部的圆弧过渡外形，底托的平面段用于承接绕组底部的绝缘垫块，弧形段则贴合下铁轭的叠片轮廓，保证铁芯叠片安装后不会出现局部悬空的问题，避免叠片因受力不均产生片间位移，进而影响变压器的空载损耗参数。框架整体的安装边界需要和变压器油箱的内部尺寸做匹配，两侧支撑柱的外侧平面到框架中心线的距离，要比油箱内壁的对应尺寸小15mm以上，预留出绝缘纸板的安装空间以及器身装配的调整余量；底托的底部平面到支撑柱顶端安装面的垂直高度，需要和铁芯叠装后的总高度匹配，保证上夹件锁紧后，铁芯叠片的压紧力可以均匀传递到底托结构上，不会出现局部压应力集中的问题。

　　在细节设计上，框架所有的棱边都做了R2以上的圆角处理，这一设计并非出于外观考量，而是为了避免框架尖角在装配过程中划伤绕组的绝缘包覆层，同时也能防止电场在尖角位置集中，降低局部放电的风险。支撑柱与底托的连接位置采用了圆弧过渡的连接结构，而非直角对接，这是因为直角对接位置在长期振动工况下容易产生应力集中，出现焊缝开裂或者结构疲劳的问题，圆弧过渡可以将应力分散到更大的接触面上，提升结构的抗疲劳寿命。

　　从实际装配流程来看，该框架在器身叠装环节就需要完成定位，首先将底托放置在叠装台的定位工装上，保证两个支撑柱的平行度误差不超过0.5mm，之后逐层叠装铁芯硅钢片，每叠装一段就通过支撑柱侧面的定位基准面调整硅钢片的对齐度，待铁芯叠装完成、套入绕组之后，再安装上夹件，通过支撑柱顶部的螺栓将上夹件与框架锁紧，完成整个器身的结构固定。这种框架结构相比传统的槽钢焊接框架，整体重量降低了约22%，同时结构的定位精度更高，不需要在装配过程中额外做大量的配焊调整，能够有效提升变压器的装配效率。另外，框架的材料选型上需要选用导磁率极低的结构钢材，避免框架本身在变压器的交变磁场中产生额外的涡流损耗，这一点在建模阶段就需要提前和材料工艺部门确认材料参数，在结构仿真时将材料的导磁特性纳入考量，避免后期样机测试时出现空载损耗超标的问题。
