电力变压器内置带格栅支撑固定支架

　　在电力输配体系的变压器设备内部，支撑结构的可靠性直接决定了绕组、绝缘组件等核心部件的运行稳定性，这款带格栅的支架正是针对变压器内部紧凑安装空间设计的承载构件。不同于常规平板式支撑件，该支架在承载区域集成了规则排布的格栅结构，这种设计并非单纯的减重考量，更多是适配变压器内部的散热气流组织需求——变压器运行过程中绕组与铁芯会持续产生热量，内部绝缘油需要在构件间隙间形成稳定循环流道，格栅的镂空结构可以在不损失结构强度的前提下，大幅降低对油流的阻挡作用，避免局部涡流带来的散热死角，同时格栅的网格筋条采用等截面设计，筋条交接处做了圆弧过渡处理，从根源上减少应力集中点，避免长期受设备运行振动影响出现结构疲劳开裂。

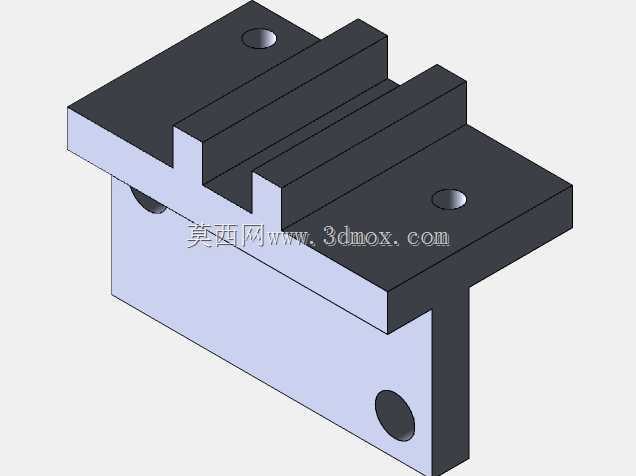

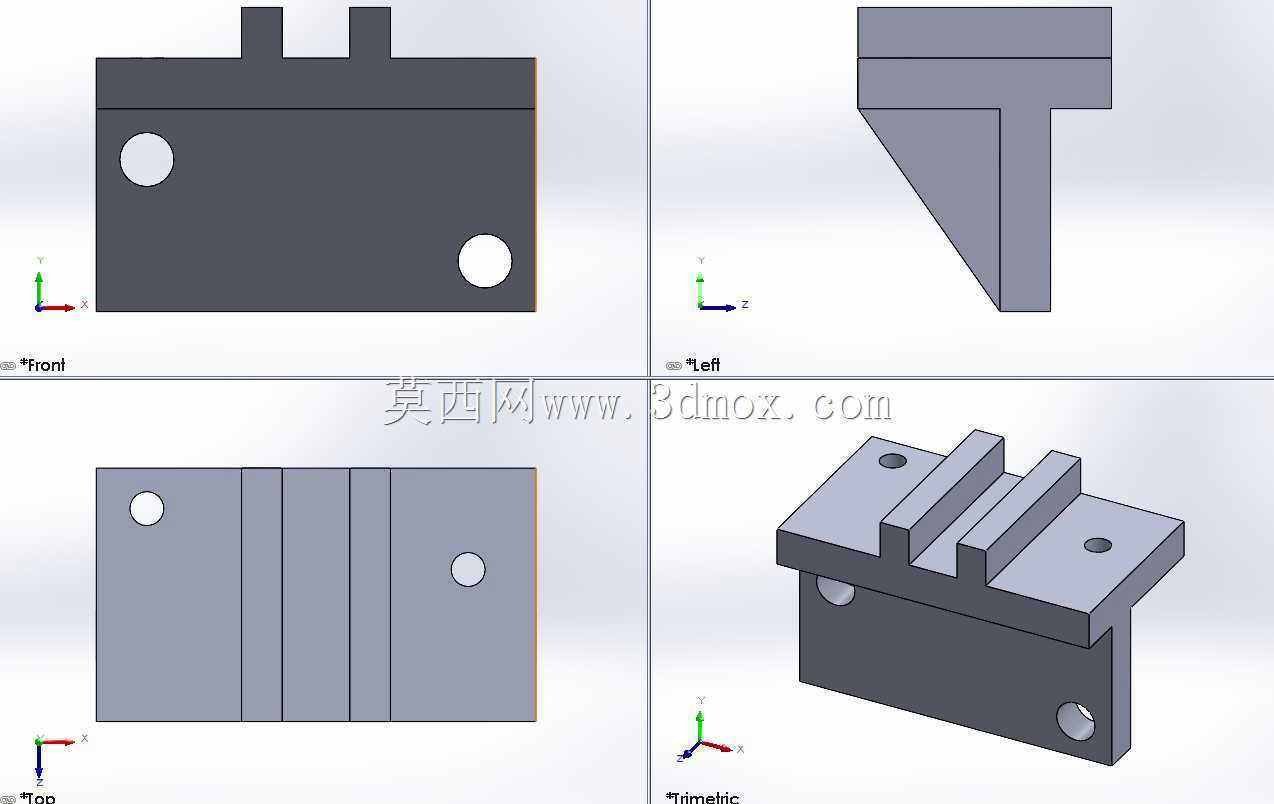

　　从安装边界来看，该支架的主体安装面采用平直板材结构，两侧预留的圆形安装孔位与变压器内部夹件的标准安装螺柱位置完全匹配，安装时不需要额外做现场打孔加工，直接通过标准紧固件即可完成固定，安装面的平面度公差控制在0.1mm以内，能够保证与被支撑部件的贴合度，避免局部应力集中压损绝缘层。支架的斜向加强筋与主体板面呈45度夹角布置，这种角度的加强结构可以同时承载垂直方向的重力载荷与水平方向的振动冲击载荷，在变压器突发短路故障时，电动力带来的瞬时冲击可以通过加强筋快速分散到整个支架结构，再传递到设备夹件上，避免局部受力过大出现结构变形。

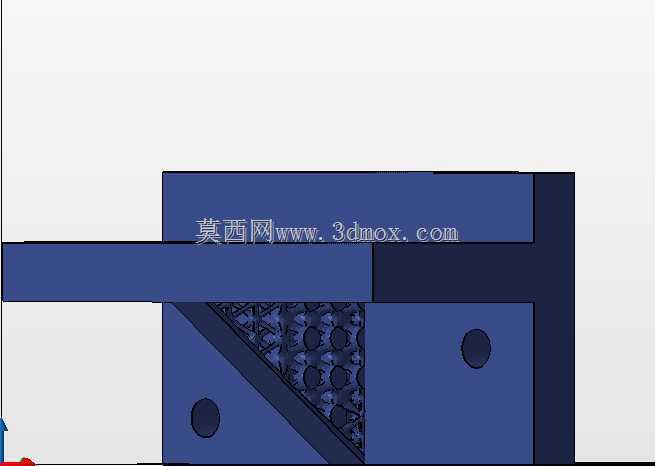

　　格栅区域的网格尺寸经过针对性匹配，单个网格的边长控制在15mm左右，既可以保证绝缘油的流通效率，又能避免大尺寸异物脱落进入绕组区域造成绝缘击穿风险，格栅筋条的厚度与主体板材厚度保持一致，在Netfabb的网格建模过程中，所有筋条的连接位置都做了布尔运算合并，不存在独立的悬空结构，完全适配增材制造或者钣金拼接加工的工艺要求，不需要额外添加支撑结构就能完成生产。支架的外轮廓边缘全部做了倒钝处理，没有尖锐的毛刺棱角，避免安装过程中划伤操作人员或者破坏变压器内部的绝缘纸层。

　　在实际应用场景中，这类支架主要安装在油浸式电力变压器的绕组端部与夹件之间，除了承担绕组的轴向压紧支撑作用外，格栅结构还可以起到匀流绝缘油的作用，让冷却油能够均匀流过绕组表面，带走不同位置的热量，避免局部过热导致绝缘老化加速。不同于外置的安装支架，这款内置支架的所有尺寸都严格适配常见的10kV级电力变压器内部安装空间，整体厚度控制在20mm以内，不会占用过多的内部油箱空间，在保证结构强度的前提下，通过格栅镂空减少了材料用量，相比同载荷等级的实心平板支架重量降低了35%左右，同时镂空结构也减少了支架本身的热容量，不会因为自身蓄热影响周边区域的散热效率。

　　从设计思路上看，这款支架没有采用传统的焊接拼接结构，而是通过一体化建模完成整体结构设计，斜向加强筋与主体板面、格栅区域完全融为一体，不存在焊接接缝，也就避免了焊接位置的腐蚀、强度下降等问题，在长期浸泡在绝缘油的环境中，一体化结构的抗腐蚀性能远优于拼接结构。安装孔的位置采用对称设计，支架可以正反互换安装，降低现场安装的出错概率，孔位周边做了局部加厚处理，避免紧固件锁紧时压溃板材导致安装松动。格栅区域的排布方向与绝缘油的主流向保持平行，最大程度降低油流阻力，减少油流带来的结构振动，避免长期运行过程中出现紧固件松动的问题。
