多层阶梯式电力变压器绝缘端圈结构

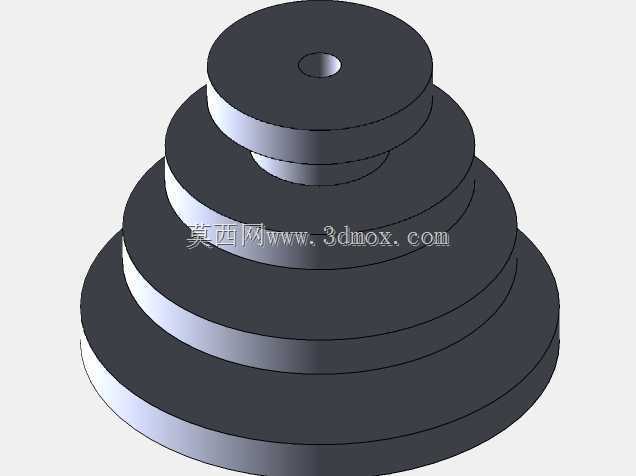

　　在油浸式电力变压器的绕组端部固定结构中，这类多层阶梯式绝缘端圈是承担轴向压紧、电场均匀化作用的核心绝缘构件，日常多应用于35kV及以下电压等级的配电变压器、小型电力变压器绕组上下两端，夹在绕组端面与夹件绝缘之间，一方面填补绕组端部与夹件之间的阶梯形空隙，避免绕组在运输、短路电动力作用下出现轴向窜动，另一方面通过阶梯形的外沿结构，优化绕组端部的电场分布，降低端部场强集中带来的局部放电风险。从结构设计逻辑来看，该构件采用四层同轴阶梯圆柱堆叠的形式，每一层圆柱的外径从下往上逐层递减，最顶层圆柱中心开设同轴通孔，用于穿过绕组的压紧螺栓或者定位销，保证安装时的同轴度，避免安装偏移导致的绝缘距离不足。设计时每一层阶梯的高度差与外径差，

　　都需要匹配对应绕组的端部台阶尺寸，最底层的最大外径需要略小于绕组最外层线匝的外径，保证端圈完全压在绕组的端绝缘上，不会出现悬空压空的情况，而顶层的最小外径则要大于中心安装孔的螺栓外径，留出足够的绝缘爬电距离，避免螺栓与绕组端部之间出现击穿放电。实际生产中这类端圈多采用绝缘纸板层压后车削加工成型，建模时需要严格控制每一层阶梯的同轴度公差，所有阶梯的过渡圆角都要按照工艺要求设置，避免尖角导致的电场集中，同时中心通孔的尺寸需要匹配常用的压紧螺栓规格，留出0.5-1mm的安装间隙，方便现场装配时的调整。从安装边界来看，该构件的轴向总高度决定了绕组端部的压紧余量，设计时需要结合绕组的轴向压紧力要求，计算端圈的压缩量，

　　保证总装后绕组的轴向压紧力符合设计要求，不会因为端圈压缩量过大导致绕组松动，或者压缩量不足导致压紧力不够。在实际的变压器装配场景中，这类阶梯端圈不需要额外的紧固件固定，直接依靠绕组的轴向压紧力固定在绕组端部，安装时需要保证每一层阶梯都与绕组对应的台阶对齐，避免错位导致的绝缘距离不足，同时端圈的表面不能有毛刺、分层等缺陷，否则会在运行过程中引发局部放电，影响变压器的使用寿命。建模过程中需要注意各层圆柱之间的结合面完全贴合，不存在缝隙或者错位，因为实际加工中层压纸板的各层是完全粘合为一个整体的，建模时的实体合并要保证结构的整体性，方便后续导入装配体时进行干涉检查，在总装模拟时可以直接验证端圈与夹件、绕组、

　　压紧螺栓之间的间隙是否符合绝缘要求，避免实际生产中出现装配干涉或者绝缘距离不足的问题。对于不同容量的变压器，这类端圈的各层直径、总高度都需要做对应调整，核心的设计逻辑是通过阶梯结构匹配绕组端部的形状，在保证绝缘强度的前提下，尽可能减少绝缘材料的用量，降低构件的整体重量，同时保证足够的机械强度，能够承受短路时的轴向电动力冲击，不会出现变形或者碎裂的情况。
