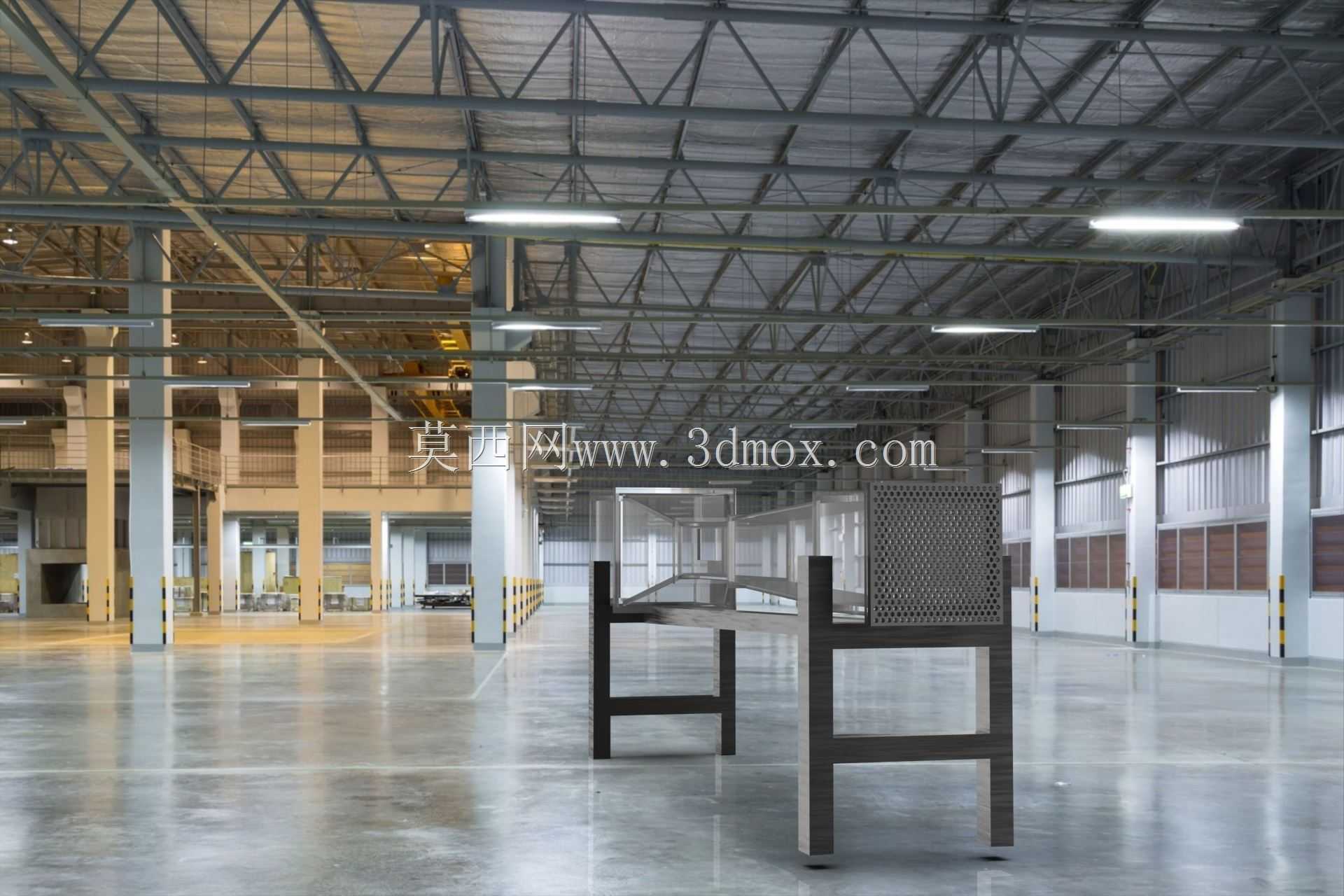

航空航天试验用低速风洞试验台架结构

　　在航空航天研发、地面载具气动优化的试验环节中，风洞是获取流体力学参数不可替代的核心试验设施，这套三维结构完整还原了低速开口式风洞的核心试验段与支撑台架部分，可直接用于教学演示、试验方案预演、配套工装设计的参考基准。从实际应用场景来看，这类小型低速风洞多用于高校流体力学实验室、小型无人机研发团队、汽车零部件气动优化测试场景，不需要大尺寸跨声速风洞的极高建设成本，就能完成基础翼型升阻比测试、小型载具外流场模拟、建筑构件抗风性能验证等常规试验任务，试验段的开口设计方便操作人员随时调整被测件姿态、更换测试传感器，不需要频繁拆装洞体密封结构，大幅提升单次试验的准备效率。

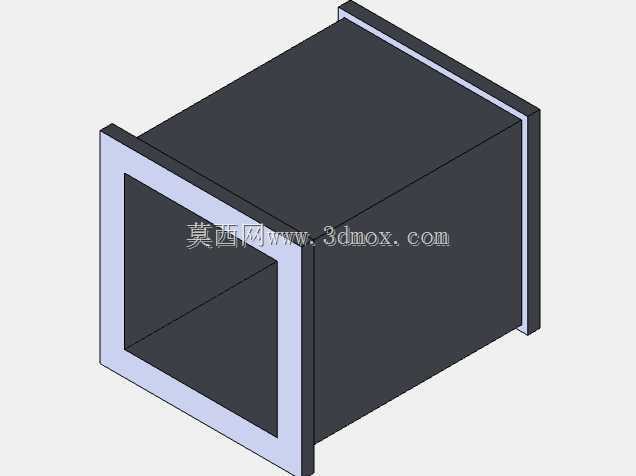

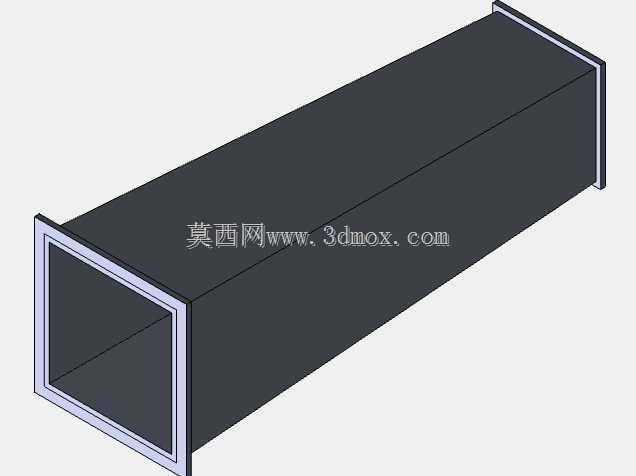

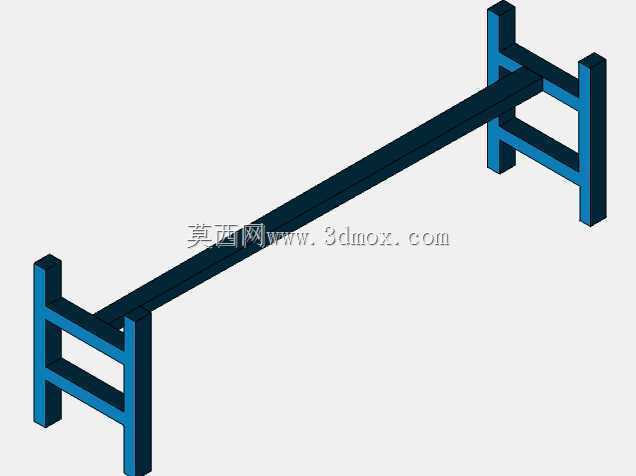

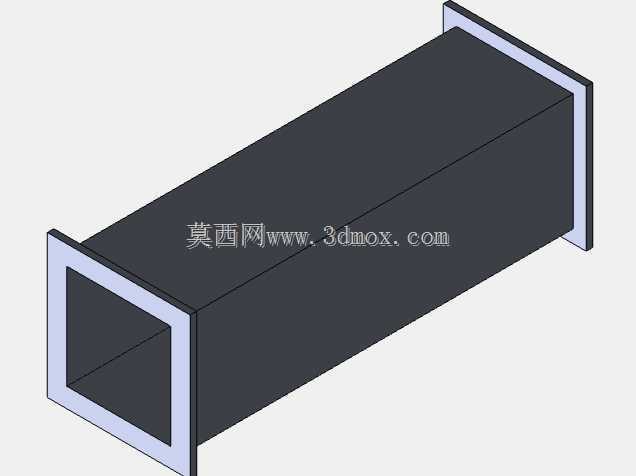

　　从设备功能特性来看，这套结构重点还原了风洞试验段的支撑框架、被测件安装工位、洞体导流段的衔接结构：两侧的立式支撑采用矩形钢管焊接成型，底部通过膨胀螺栓与混凝土地面固定，支撑腿之间设置横向加强肋，避免试验段气流脉动引发的结构共振影响测试精度；中间的水平安装台面预留了标准T型槽，可直接固定三分力天平、姿态调整转台、被测模型夹具，台面平面度控制在0.1mm/㎡以内，保证被测件安装基准与气流来向的垂直度误差不超过0.2°，减少安装误差带来的测试数据偏差。洞体的收缩段出口与试验段入口做了平滑过渡设计，边缘做R15的圆角处理，避免气流在截面突变位置产生分离涡，保证试验段核心区域的流场湍流度控制在0.3%以内，满足常规低速气动试验的流场品质要求。

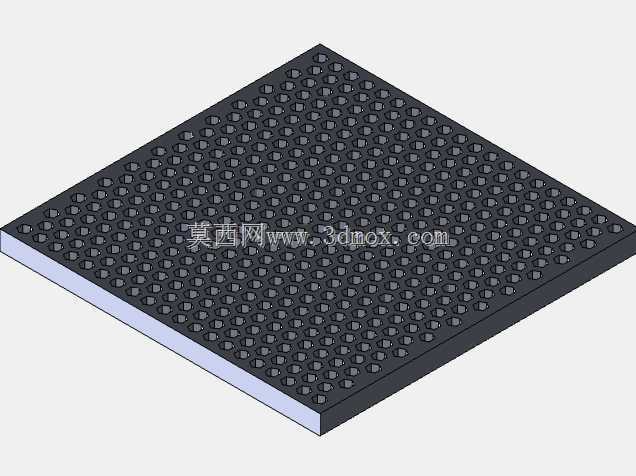

　　设计思路上，这套结构优先考虑了试验场景的拆装便利性与结构刚性平衡：支撑框架没有采用整体焊接的封闭结构，而是在侧面预留了快拆检修口，方便后期更换洞体内的阻尼网、调整蜂窝整流器的安装位置；所有与气流接触的结构件表面都做了倒角处理，没有突出的螺栓头、焊接毛刺，避免局部扰流影响试验段流场均匀性。安装边界方面，整套试验段结构的总宽度为2.4米，总长度为3.2米，支撑腿高度为1.2米，安装时需要在地面预留至少4米×6米的平整操作空间，两侧预留不小于1米的设备维护通道，顶部需要预留吊装点位方便后期吊装大型被测模型；进气端需要与上游的动力段、整流段通过法兰对接，法兰面采用平面密封结构，对接时的同轴度误差需要控制在2mm以内，避免台阶扰流。

　　在实际建模过程中，所有结构件的连接位置都还原了真实的螺栓连接孔位、加强筋布置位置，支撑腿底部的调节脚座结构也做了完整还原，可直接用于指导小型风洞试验段的加工制造，也可作为流体仿真分析的几何基准，帮助设计人员提前预判结构干涉、安装空间不足等问题，减少现场安装调试的返工量。不同于大型工业风洞的复杂结构，这套小型试验段结构简化了不必要的附属结构，保留了核心气动试验所需的所有功能接口，适配大多数教学与小型研发场景的试验需求，台架的承载能力按照最大50kg的被测件重量设计，可满足大多数缩比模型、小型零部件的测试安装需求，结构固有频率避开了风洞风机的常用工作转速区间，避免运行过程中出现共振问题，保证测试数据的稳定性。
