桌面级小型亚音速风洞试验装置结构设计

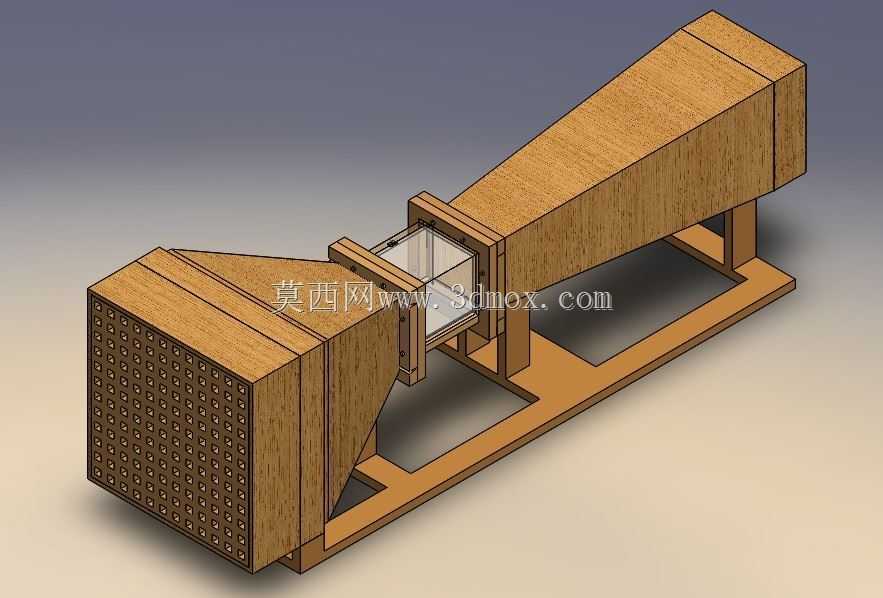

　　这款桌面级小型亚音速风洞，主要面向高校流体力学基础教学演示、小型飞行器翼型初步验证、低雷诺数下流体绕流特性观测这类场景使用，区别于大型工业级风洞的大占地、高能耗特性，该装置可直接放置在常规实验工作台面上开展测试，无需单独配置大型实验场地，适配教学实验室、个人研发工作室这类空间有限的使用环境。从结构布局来看，装置采用经典的直流式风洞构型，整体沿气流走向分为稳定段、收缩段、试验段、扩压段四个核心功能区段，底部采用一体化框架式支撑结构，所有功能段通过法兰式连接结构拼接，各段之间可根据测试需求快速拆装更换，比如更换不同收缩比的收缩段来调整试验段流速区间，或是更换不同截面尺寸的试验段来适配不同尺寸的测试模型。

　　稳定段入口处布置了多层整流网与蜂窝器结构，整流网采用密集方形网格构型，可打散入口处的大尺度涡流，蜂窝器则用于梳理气流方向，降低气流的横向脉动速度，保证进入收缩段的气流均匀度满足基础测试要求，避免入口气流紊乱导致试验段流场品质不达标。收缩段采用三维曲面过渡构型，从稳定段大截面平滑过渡到试验段小截面，型线设计遵循低速风洞收缩段的流场优化准则，在保证气流加速效率的同时，避免壁面处出现气流分离，确保试验段核心区域的流速均匀性、湍流度控制在基础试验允许的范围内。试验段采用透明可视结构设计，两侧预留观察与测量窗口，可直接架设高速相机、粒子图像测速设备开展流场观测，也可在试验段内部安装小型测力天平，获取测试模型的升阻特性参数，

　　试验段的截面尺寸适配常规桌面级测试需求，可容纳翼展不超过200mm的小型翼型模型、缩比微型飞行器模型开展测试。扩压段采用渐扩式构型，从试验段小截面向出口方向逐步扩大通流面积，通过缓慢降低气流流速来减少出口处的动压损失，降低装置整体运行时的能耗与气流噪音，扩压段的扩张角控制在合理区间内，避免扩张角过大导致壁面气流分离，引发额外的压力损失与流场脉动。支撑框架采用型材拼接式结构，各功能段的支撑位置经过重心校核，保证装置运行时的结构稳定性，避免风机运行振动传递到试验段影响测试精度，框架底部预留了安装固定孔位，可根据使用需求将装置固定在工作台面上，或是加装减震脚垫降低振动传递。从安装边界来看，装置整体沿气流方向的长度控制在1.2米以内，

　　最大宽度不超过0.4米，整体高度不超过0.5米，总重量控制在单人可搬运的范围内，无需额外的吊装设备即可完成移位与安装。在功能设计上，该装置可实现0到60m/s区间内的连续风速调节，覆盖亚音速低速段的常规测试需求，可完成圆柱绕流卡门涡街观测、翼型升阻特性测试、小型建筑模型风载荷初步测试这类基础试验项目，相比大型风洞的高使用成本，该装置的运行能耗仅相当于常规家用大功率电器，可长时间连续开展教学演示试验，不需要复杂的配套供气系统，仅需常规民用供电即可运行。设计过程中重点平衡了流场品质与结构紧凑性的矛盾，在缩小整体尺寸的前提下，通过优化各段的型线参数、整流结构布局，尽可能保证试验段的流场品质满足基础试验要求，同时兼顾了加工与装配的工艺性，所有结构件均可采用常规的板材切割、3D打印工艺加工制作，不需要特殊的定制加工设备，方便使用者根据自身需求对装置进行改装调整，比如更换不同功率的驱动风机来拓展风速区间，或是加装温度、压力传感器来实现流场参数的实时采集。
