带锁紧定位结构的环形金属构件设计

项目分类:通用五金配件 发布时间:2024-08-22 ID:767647
  • 带锁紧定位结构的环形金属构件设计
  • 带锁紧定位结构的环形金属构件设计
  • 带锁紧定位结构的环形金属构件设计
  • 带锁紧定位结构的环形金属构件设计
  • 带锁紧定位结构的环形金属构件设计

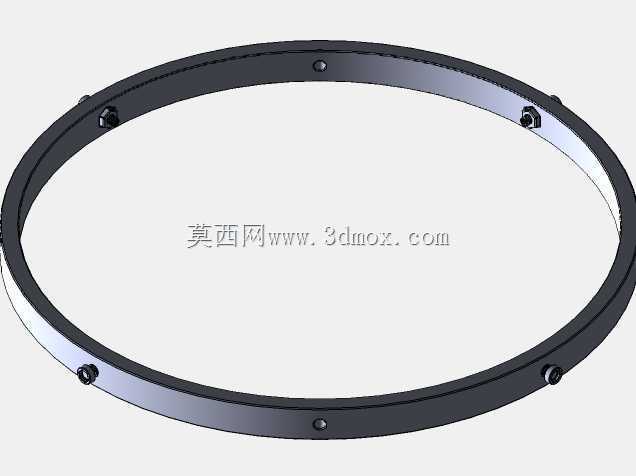

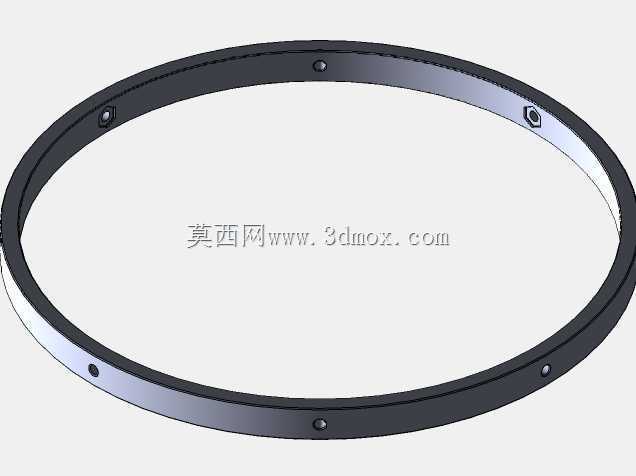

  在精密机械装配、工装夹具定位、旋转机构限位等场景中,这类带周向锁紧定位点的环形构件是十分常见的连接限位部件,很多需要实现周向固定、径向限位的回转配合场景都会用到这类结构,它不需要额外焊接或者粘接,依靠周向均匀分布的锁紧件就能实现与配套轴类、筒类零件的可靠固定,拆装调整都十分便捷。从结构设计来看,这个环形构件采用等截面薄壁环体作为主体,环体截面为规整的矩形,整体加工时可以采用型材弯制后焊接打磨,或者直接采用整料车削加工,根据实际使用的载荷等级选择对应的加工工艺即可,小批量试制阶段整料车削的精度更容易保证,批量生产时采用型材弯制的成本控制更有优势。环体周向均匀分布了六组锁紧定位结构,其中三组为内六角紧定螺钉结构,

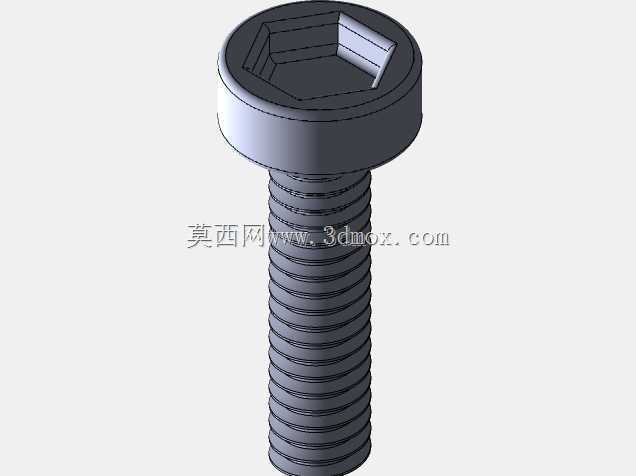

  另外三组为定位销孔配合的限位结构,两种结构间隔60度分布,这样的布局可以保证锁紧时环体受力均匀,不会出现单侧受力导致的环体偏斜、配合间隙不均的问题。紧定螺钉选用标准内六角凹端紧定螺钉,凹端结构可以在压紧配套零件表面时形成微小的压痕,增大接触摩擦力,防止环形构件在受周向扭矩时出现打滑移位,而定位销孔的设计则是用于需要精准周向定位的场景,装配时先将定位销穿入环体与配套零件的对应销孔,完成周向角度定位后再拧紧紧定螺钉,既保证了定位精度,又能提供足够的锁紧力。在实际选型应用时,需要重点关注环体的内径尺寸与配套安装轴/筒的外径配合公差,常规无频繁拆装的场景可以选用H7/h6的间隙配合,需要经常拆装调整的场景可以适当放大间隙到H8/h7,

  但间隙过大会导致锁紧后环体出现径向跳动,影响整体机构的运行精度。环体的轴向宽度需要根据实际承受的载荷来确定,当传递的扭矩较大时,可以适当增加环体宽度,配套增加紧定螺钉的数量或者规格,避免螺钉受力过大出现剪切断裂。安装边界方面,这类环形构件安装时不需要额外的安装空间,只需要在配套零件的对应位置预留紧定螺钉的压紧平面即可,如果是采用定位销结构,需要在配套零件上加工对应位置的销孔,销孔的位置度公差需要控制在0.1mm以内,保证装配时定位销可以顺利穿入。很多旋转工作台的限位环、工装夹具的定位环、传动机构的轴向挡圈都会采用类似的结构,相比传统的卡簧、轴端挡圈,这种带锁紧螺钉的环形构件可以在轴的任意位置固定,不受轴上卡槽位置的限制,

  调整位置十分灵活,而且可以传递更大的轴向和周向载荷,不会出现卡簧脱出、挡圈变形的问题。设计这类构件时,需要注意紧定螺钉的端部不能超出环体内壁过多,否则会导致环体无法顺利套入配套零件,一般螺钉拧入后端部与环体内壁齐平或者略微突出0.2-0.5mm即可,既可以保证压紧力,又不会影响装配。环体的外圆表面不需要做特殊处理,常规发黑或者镀锌处理即可满足防锈需求,如果是在腐蚀环境中使用,可以选用不锈钢材质加工,紧定螺钉也需要配套选用同材质的不锈钢螺钉,避免不同材质接触出现电化学腐蚀。在建模过程中,环体主体采用旋转凸台命令即可快速生成,周向的锁紧结构可以先绘制一个方向的螺钉孔和销孔特征,然后通过圆周阵列命令完成其余特征的创建,阵列时需要注意角度均分,保证每个锁紧点的受力均匀,螺钉和销钉可以采用标准件库调用,不需要单独建模,只需要预留对应的安装孔位即可,装配时需要验证螺钉拧入后是否存在干涉,特别是环体壁厚较薄时,需要控制螺钉的拧入深度,避免螺钉穿透环体外壁影响外观和使用。这类构件虽然结构简单,但在实际设备中承担的作用十分关键,一旦出现锁紧失效,会导致整个机构的定位精度下降,甚至出现零件移位碰撞的问题,所以设计时需要根据实际载荷计算紧定螺钉的数量和规格,不能仅凭经验随意选型,对于有冲击载荷的应用场景,还可以在紧定螺钉上涂抹螺纹锁固胶,防止设备运行过程中螺钉出现松动。
