等径三通法兰连接金属管路接头

　　在化工流体输送、市政给排水、暖通空调、真空系统搭建等工程场景里，管路的分流合流节点一直是管线设计的核心管控部位，这款三通结构的法兰式接头，就是针对这类节点需求开发的标准化管路连接件。从实际使用场景来看，这类接头常被用在需要频繁拆装维护的管路段，相比焊接式三通，法兰连接的形式不需要现场做焊接、探伤作业，安装时只需要对齐法兰螺栓孔，加装密封垫片后拧紧紧固件即可完成装配，后期管线改造、设备检修时拆卸也十分方便，能大幅缩短现场施工和运维的周期。

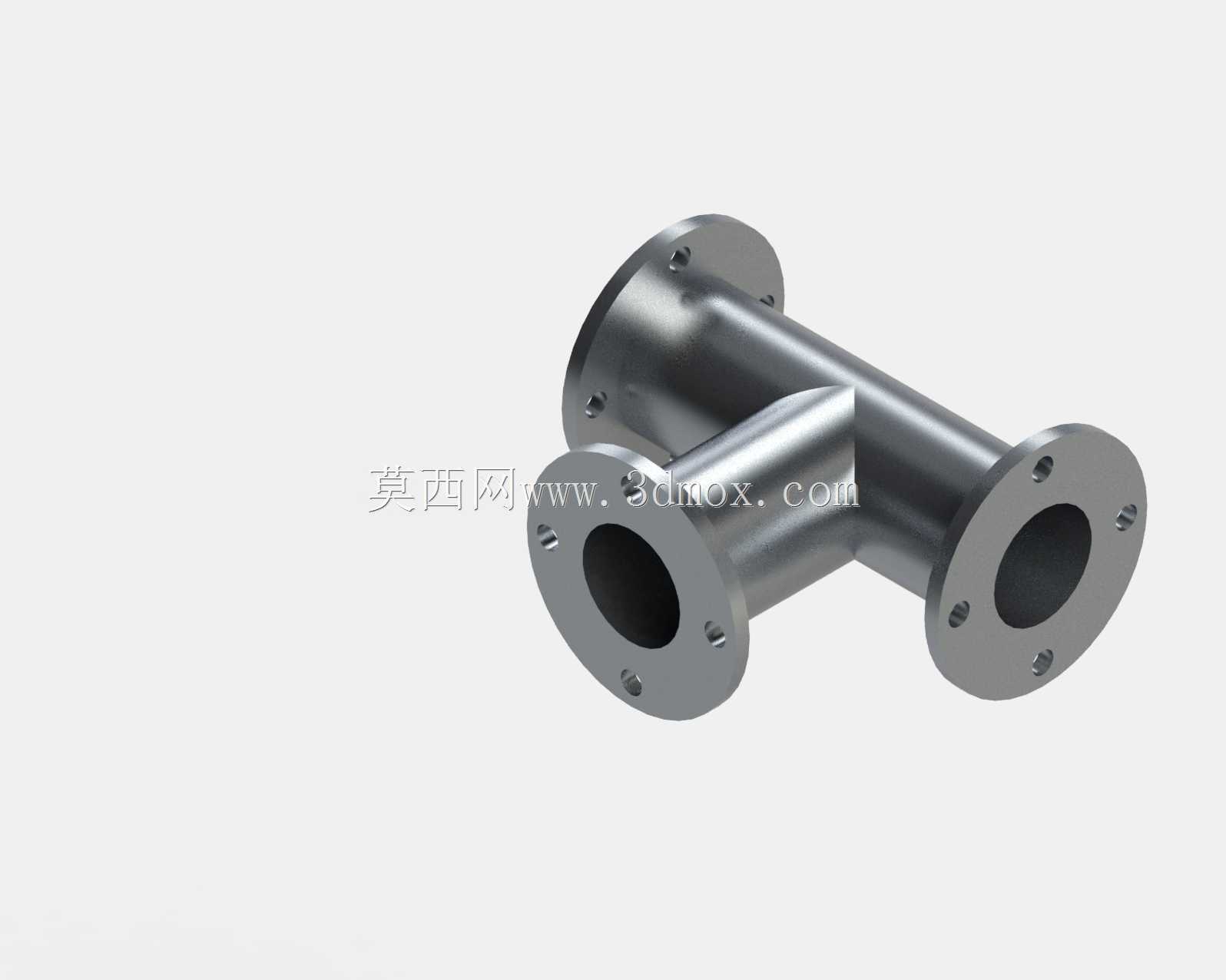

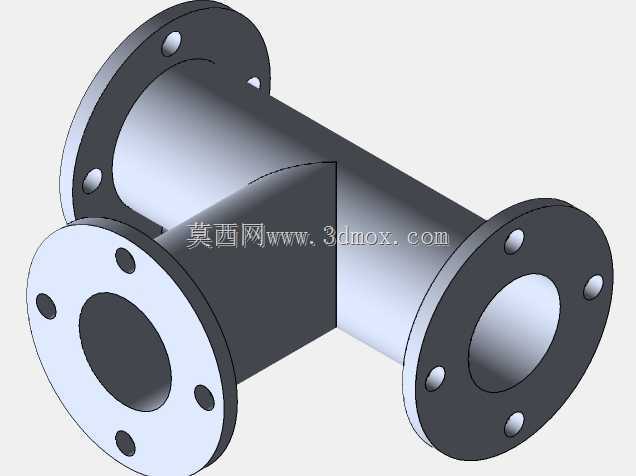

　　从结构设计逻辑来看，这款接头采用等径三向正交结构，三个接口的通径尺寸完全一致，三个连接端全部采用凸面带颈法兰结构，法兰端面均匀分布螺栓安装孔，孔位按照通用管路法兰标准做等距圆周排布，能和同压力等级、同通径的标准法兰件直接匹配，不需要额外做转接处理。接头主体的流道做了圆弧过渡处理，在三个管路交汇的位置没有直角突变结构，能有效降低流体经过节点时的局部阻力，减少输送过程中的压损，同时也能避免直角位置长期受流体冲刷导致的局部磨损，延长接头整体的使用寿命。主体和法兰连接的位置做了加厚补强处理，因为法兰螺栓拧紧时会产生较大的局部压应力，同时管路运行时内部流体会对管壁产生持续压力，补强结构能避免应力集中导致的法兰变形、焊缝开裂问题，保证连接位置的密封可靠性。

　　从安装边界来看，这款接头的三个法兰端面分别朝向三个互相垂直的方向，安装时需要预留足够的螺栓操作空间，每个法兰外侧至少要留出能放入扳手、拧动螺栓的操作距离，避免和周边管线、设备结构产生干涉。法兰密封面的平面度有严格控制，安装前需要确认密封面没有磕碰、划痕，根据输送介质的特性选择对应的密封垫片，比如输水场景用橡胶垫片，高温油气场景用金属缠绕垫片，螺栓拧紧时要按照对角顺序分次施加扭矩，避免法兰受力不均导致密封面泄漏。接头的整体长度、法兰外圆尺寸、螺栓孔中心距都符合通用管路配件的尺寸规范，能直接替换同参数的现有三通件，不需要对周边管线做额外的切割、改道处理，适配性较强。

　　在实际选型过程中，需要根据管线的设计压力、输送介质特性确认接头的材质和压力等级，这款金属材质的接头适配常规的水、油、气体等无强腐蚀性介质的输送场景，如果是输送强腐蚀介质，还需要对应选择做了表面防腐处理或者特种材质的同结构产品。另外在管路布局设计时，这类三通节点尽量不要布置在管线的应力集中位置，如果管线存在热胀冷缩的位移情况，需要在接头附近加装固定支架或者膨胀补偿结构，避免管路位移产生的额外应力作用在接头上，导致连接位置泄漏或者结构损坏。
