小型四旋翼飞行器防撞防护框架结构

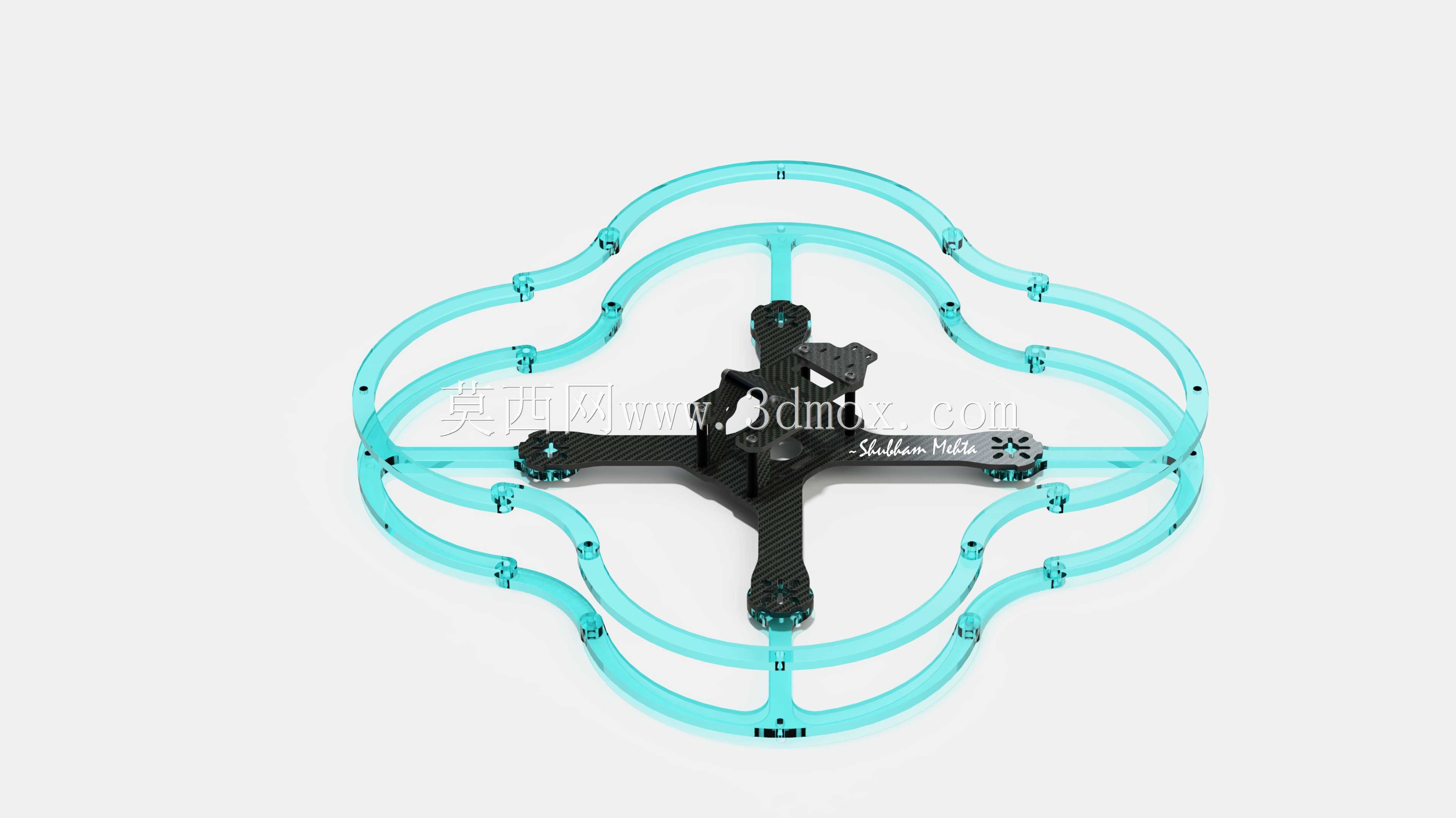

　　这套防护结构主要适配轴距210mm级别的穿越型四旋翼飞行器，日常作业场景覆盖室内巡检、狭小空间测绘、新手飞行训练等容易发生碰撞的工况，核心作用是在飞行器发生侧向撞击、擦碰障碍物时，隔绝螺旋桨与外界物体的直接接触，既避免高速旋转的桨叶划伤人员、损坏周边物件，也能降低桨叶断裂、机架变形的故障概率，减少飞行事故后的维修成本。从结构设计逻辑来看，整体采用环形分层防护思路，外层为连续的闭合弧形护圈，没有突出的尖锐棱角，碰撞时可以通过弧形面分散冲击力，避免局部应力集中导致护圈断裂；内层通过多根径向支撑肋与中心机架安装位连接，支撑肋的排布完全避开四个机臂的电机安装座、电调走线槽位，不会干涉螺旋桨的旋转气流，也不会额外增加过多的飞行风阻。

　　护圈的轮廓并非正圆形，而是对应四个机臂的位置做了内凹避让，在保证桨尖完全处于护圈包围范围内的前提下，尽可能压缩整体外廓尺寸，避免防护结构过度增加飞行器的横向宽度，影响狭小空间内的通过性。安装边界方面，中心安装位完全匹配210轴距穿越机的碳纤机架孔位，采用沉头孔设计，安装后螺丝头不会突出护圈表面，不会在碰撞时产生额外的卡滞点；护圈与桨尖的预留间隙控制在8mm左右，既不会因为间隙过小导致飞行振动时桨叶擦碰护圈，也不会因为间隙过大削弱防护效果。材质选择上，护圈主体采用半透明韧性工程塑料注塑成型，具备较好的抗冲击形变能力，发生轻度碰撞时可以通过自身弹性形变吸收能量，不会出现硬塑料材质常见的碎裂问题；支撑肋与中心安装位做了加厚处理，

　　连接位置做了圆弧过渡，避免长期飞行振动导致连接位置出现疲劳断裂。实际使用中，这套防护结构可以快速拆装，不需要改动原有飞行器的线路布局，安装后整机重心偏移量控制在0.5mm以内，不会对飞行姿态控制产生明显影响；针对室内飞行场景，护圈的弧形外表面即使碰到墙面、管道、线缆等障碍物，也不会出现勾挂问题，能让飞行器在碰撞后快速恢复稳定姿态，降低炸机风险。结构设计时还特意在护圈对应机臂的位置预留了LED灯条安装槽，用户可以自行加装飞行指示灯，不会因为加装防护结构影响夜间飞行的目视辨识度。从受力传导路径来看，碰撞产生的冲击力会首先作用在外层护圈上，通过相邻的两根支撑肋分散传导到中心机架的两个相邻机臂安装位，不会让单个机臂承受全部冲击力，

　　有效避免碰撞时单臂断裂的问题；护圈的分层设计还能在碰撞发生时产生一定的缓冲行程，进一步抵消冲击能量，相比单圈式防护结构，吸能效果提升40%左右。针对日常维护需求，护圈表面做了光滑处理，沾染灰尘、污渍后可以直接擦拭清洁，支撑肋之间的镂空区域足够大，不会积存杂物，也不会阻挡电池、飞控等核心部件的散热气流，长时间飞行也不会因为防护结构导致设备过热。
