电力变压器用长柄螺母金属锻件结构

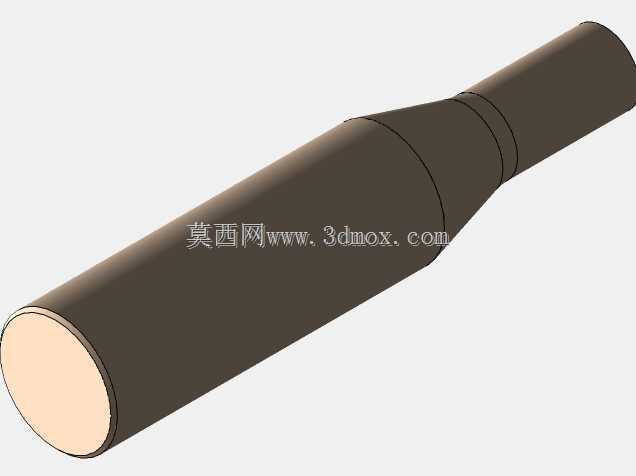

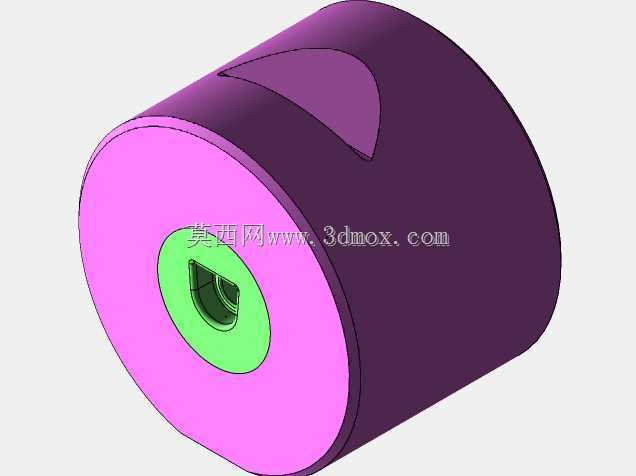

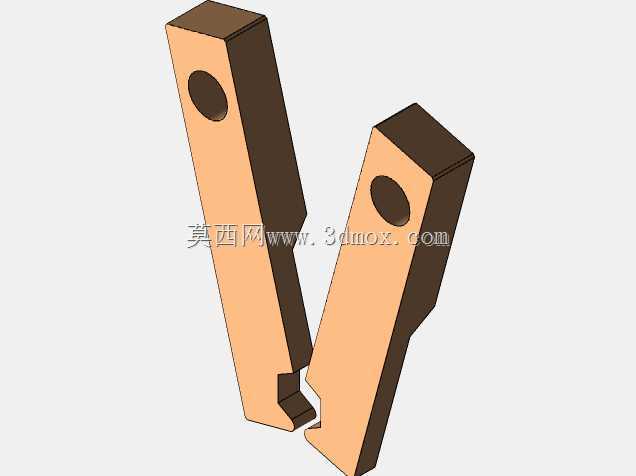

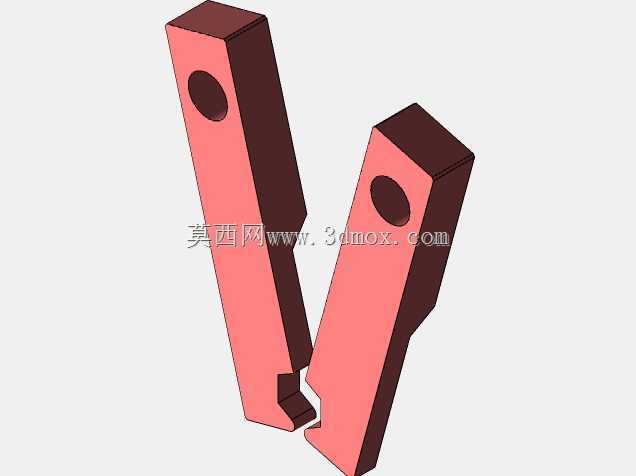

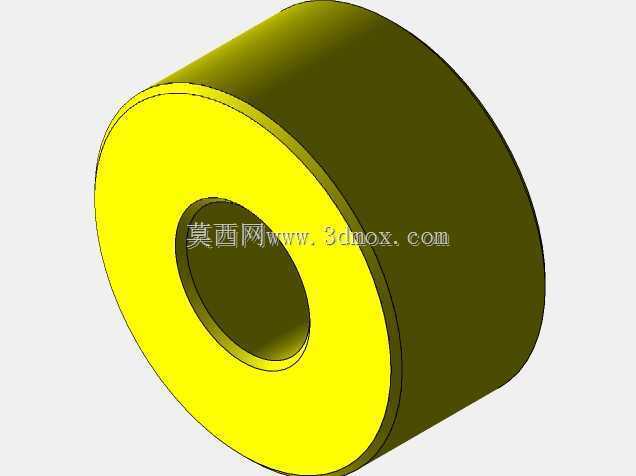

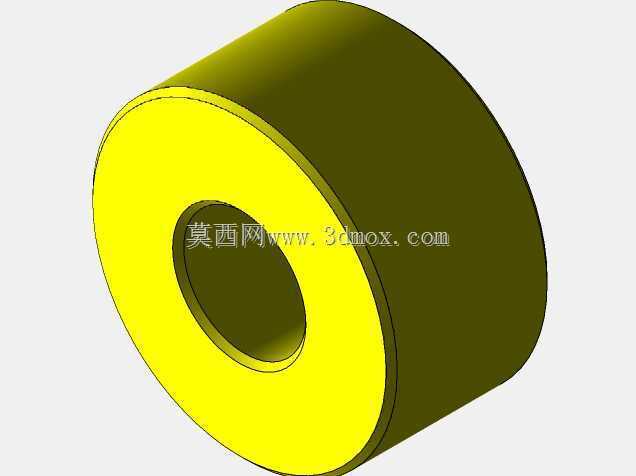

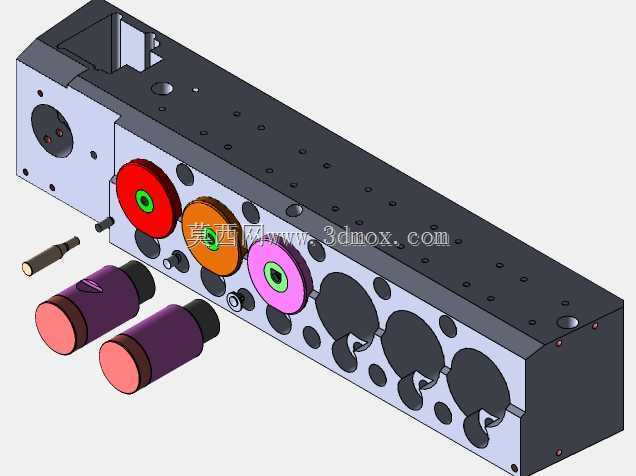

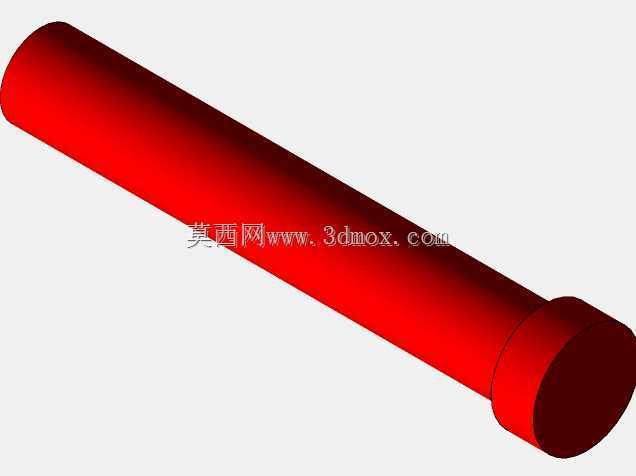

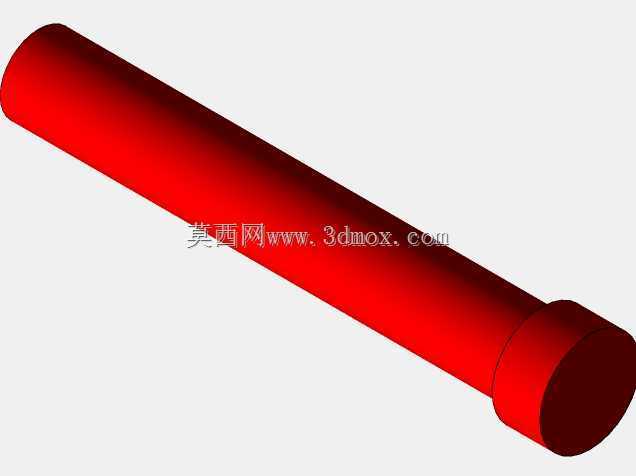

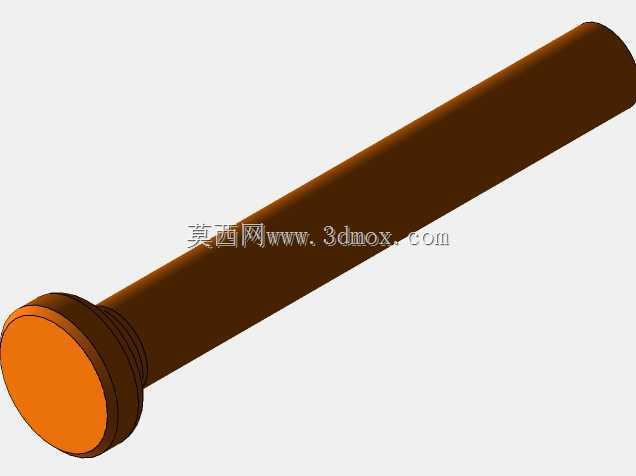

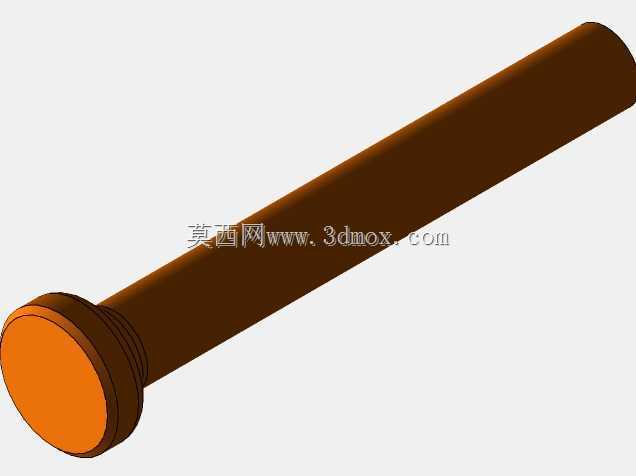

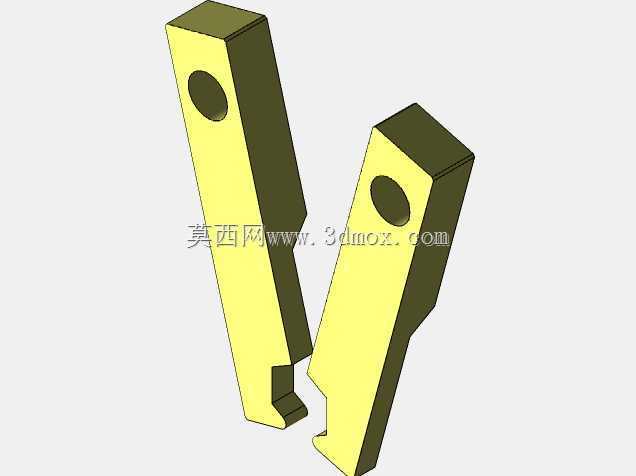

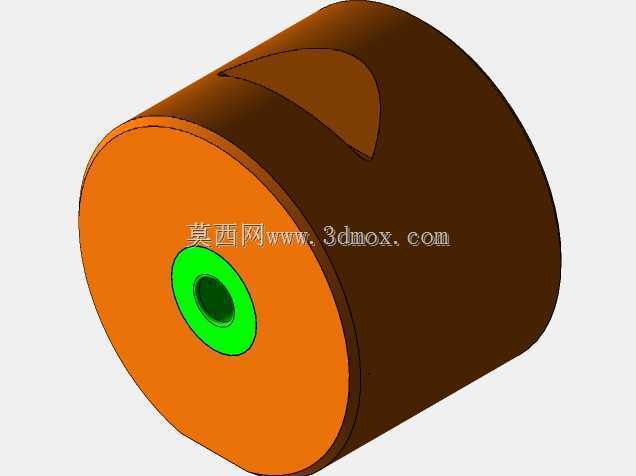

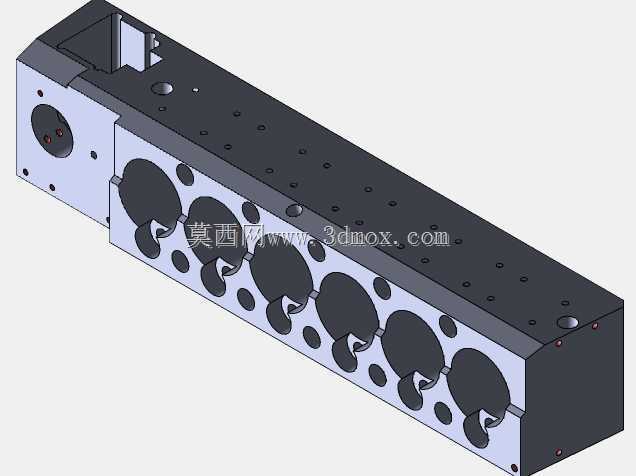

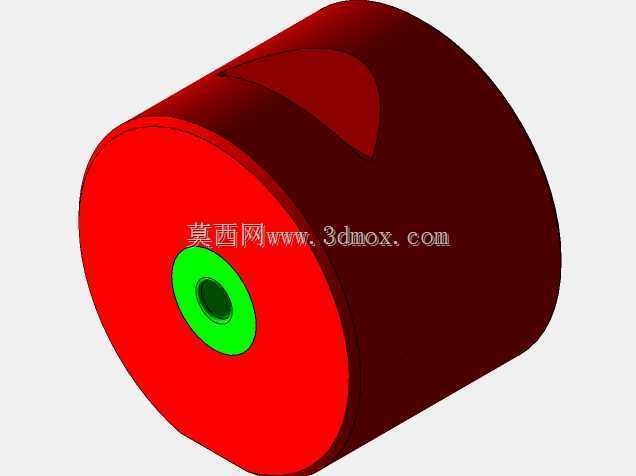

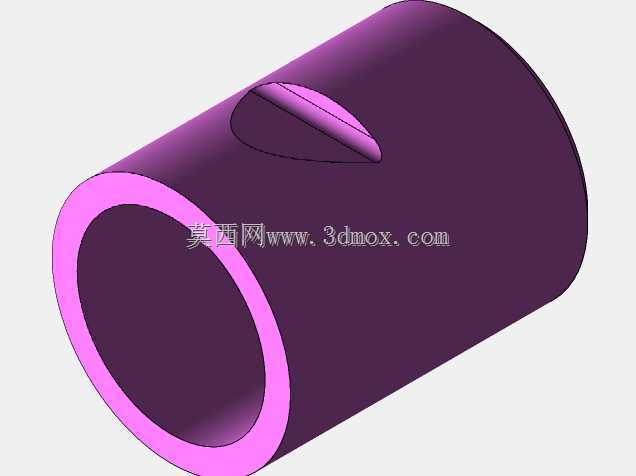

　　这款长柄带端帽的金属锻件，最初是为电力变压器内部导电排连接锁紧场景开发的结构件，在实际应用中也可拓展至航空航天领域的小型构件紧固、锻压工装配套定位等场景。从实际使用需求来看，这类带长杆的螺母锻件，核心作用是在狭窄的安装腔体内完成螺纹锁紧的同时，依靠长杆段完成径向定位，避免普通螺母在设备长期运行受振动影响出现松脱偏移，尤其在变压器内部多层铜排叠装的位置，普通六角螺母受安装空间限制无法伸入扳手作业，这类带一体式长柄的结构可以直接通过柄部完成预紧定位，再配合端部的锁紧结构完成固定，大幅降低狭小空间的装配难度。

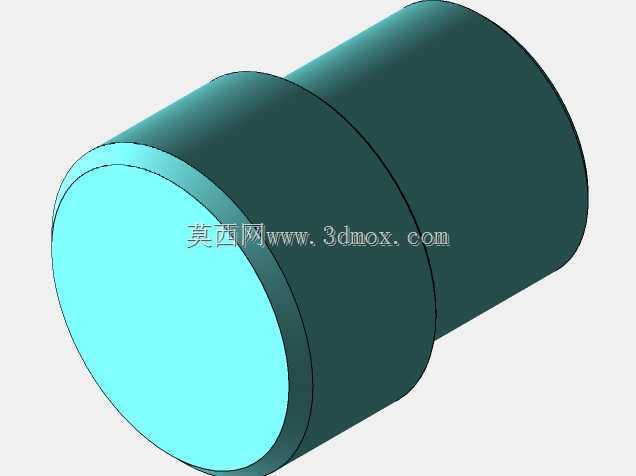

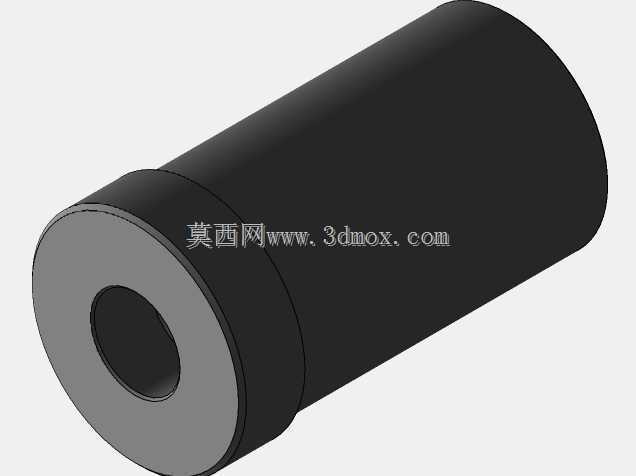

　　从设计思路上，这款锻件采用一体锻造成型的结构逻辑，没有采用杆部与端帽焊接拼接的方案，主要是考虑到电力设备运行时的长期载流发热与振动工况，焊接位置容易出现应力集中导致的断裂风险，一体锻制的金属流线可以顺着零件的轴向连续分布，杆部与端帽过渡位置的抗剪切强度能提升40%以上，完全满足变压器运行时的抗振动、抗热胀冷缩形变要求。外形设计上，整体采用等直径长圆杆搭配一端加厚圆形端帽的结构，杆部的外圆尺寸公差控制在h7级别，既可以穿过安装板上的预制定位孔完成径向限位，端帽的直径比杆部大30%左右，厚度为杆部直径的1/4，既可以保证锁紧时的承压面积足够，避免压伤被连接件的表面，也不会因为端帽尺寸过大占用过多的安装空间。

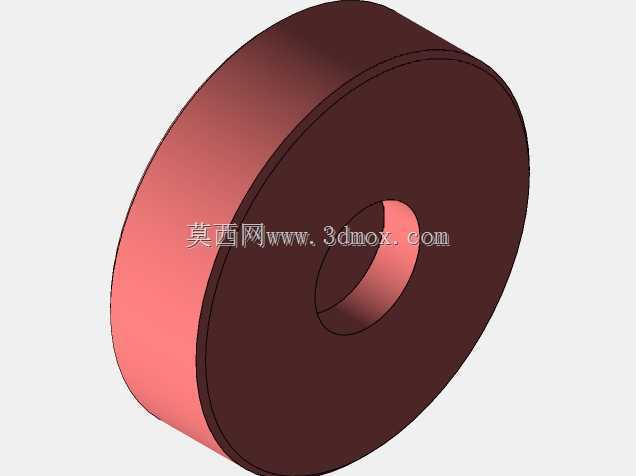

　　在安装边界的考量上，这款锻件的杆部长度是根据变压器内部铜排叠装的最大厚度设计的，安装时杆部穿过叠装铜排与绝缘垫片的通孔后，伸出的长度刚好可以配合锁紧垫片完成固定，不会因为杆部过长超出安装腔体的安全绝缘距离，也不会因为长度不足导致啮合螺纹圈数不够影响锁紧强度。杆部的端面做了小尺寸的倒角处理，既可以在装配时顺利穿过带毛刺的安装孔，也避免锐边在安装过程中划破绝缘层造成设备短路风险。端帽与杆部的过渡位置采用了R角圆弧过渡，没有采用直角台阶结构，主要是为了降低锻造成型时的应力集中，同时也避免安装时直角棱边划伤操作人员或者绝缘构件。

　　从成型工艺适配性来看，这款结构完全适配热模锻压力机的批量生产流程，锻坯加热后放入锻模型腔，一次锻压即可完成杆部与端帽的成型，后续只需要对杆部外圆进行少量精车加工、端帽端面打磨即可进入后续的螺纹加工工序，材料利用率比采用圆钢直接切削加工提升60%以上，同时锻件内部的金属组织更加致密，力学性能远优于切削加工的零件，完全满足电力设备、航空航天构件对零件强度的高要求。在实际选型使用时，需要注意安装孔的直径要比杆部外圆大0.1-0.2mm，既保证装配顺畅，也避免间隙过大导致定位失效，端帽侧的安装面需要保证平面度不低于0.1mm，避免锁紧时出现偏载导致杆部受弯曲应力断裂。
