音频设备XLR接口固定锚座钣金结构

　　这款钣金成型的XLR锚座，主要服务于专业音频放大设备、舞台调音台、便携麦克风前置放大器以及小型录音接口的内部装配场景，用来在设备壳体内部锁定卡农接口的安装位置，避免频繁插拔线材时接口出现松脱、移位，连带拉扯内部焊接导线引发接触不良。现场演出的流动设备经常要反复接插麦克风线缆，插拔瞬间的侧向推力、线缆拖拽带来的拉力如果全部作用在接口本体与PCB焊点上，不出几十次使用就会出现焊盘脱落、引脚虚焊的故障，这类锚座就是把外部载荷直接传递到设备金属壳体上，让接口引脚只承担电气连接作用，不再承受机械外力。

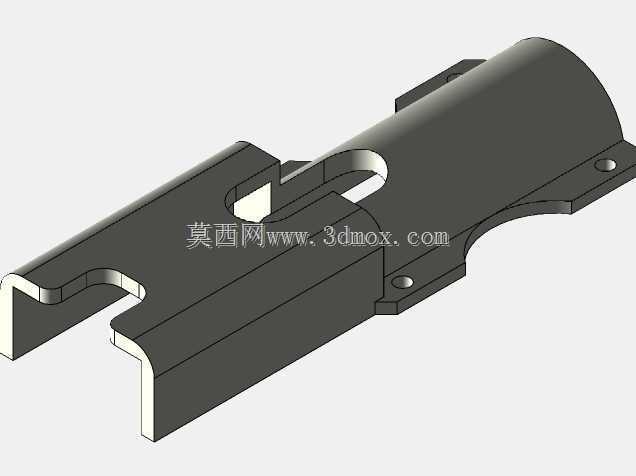

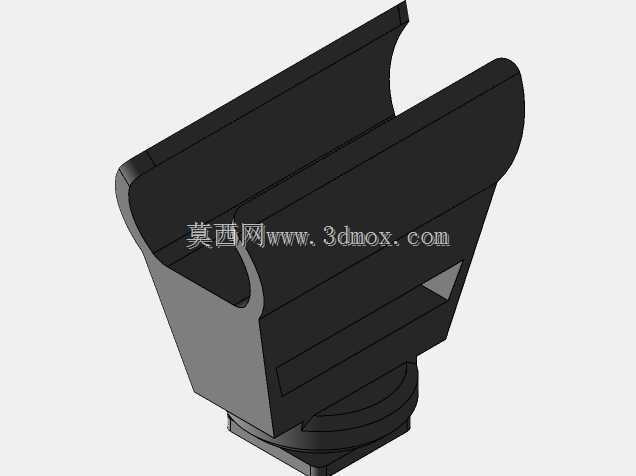

　　从结构形态来看，零件采用薄金属板一体折弯成型，下半部分是平直的安装基板，基板两端预留了沉头安装孔，螺丝锁紧后板面可以完全贴附在设备内壁的预留凸台上，不会出现凸起干涉内部其他板卡装配的问题。基板一侧开出了对位卡口，装配时可以先把卡口卡在壳体预冲的定位凸边上，临时托住整个零件，操作人员不用手扶就可以对准螺丝孔位锁紧，大幅减少流水线装配的对位时间。上半部分折弯出半圆弧包覆腔，弧度完全贴合XLR接口尾部的圆柱轮廓，接口推入后圆弧面从上方托住接口尾部，限制接口上下方向的窜动，侧面的折弯立边挡住接口两侧，避免左右偏移。基板上还开出了两个异形让位槽，刚好避开接口尾部的卡扣凸起与接线端子，零件推装到位时不会和接口自身结构发生硬干涉，槽口的边缘经过折弯翻边处理，既提升了薄板自身的刚性，也不会割伤线材外层绝缘皮。

　　设计这类固定锚座的时候，首先要核对的就是整机内部的安装边界：基板的总长度要匹配壳体内两个安装柱的中心距，半圆弧的折弯高度不能超过壳体内壁到外侧面板的剩余空间，避免零件顶到面板背面导致外壳合缝出现缝隙。厚度选型上，普通便携音频设备选用1.2毫米到1.5毫米的冷轧钢板就可以满足强度需求，流动演出用的重型设备可以加到2毫米，表面做黑色喷塑处理，既和设备内部的深色消光环境统一，也能避免钣金裸边长期使用出现氧化锈迹污染内部板卡。安装孔的位置公差要控制在0.1毫米以内，保证锚座装完之后，圆弧包覆腔的中心和面板上开出的XLR插口中心完全同轴，接口从面板外侧插入时可以顺滑滑入锚座的包覆位，不会出现卡滞、对位偏移。

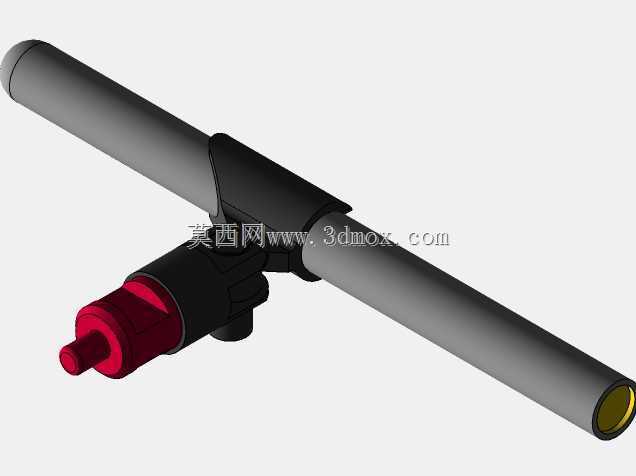

　　在实际整机布局里，这个锚座通常布置在距离面板XLR插口后方10到15毫米的位置，这个距离刚好让接口的法兰边贴紧面板内侧，锚座托住接口尾部的受力点，两个支撑点把接口整个跨度托住，哪怕线材被意外拽动，力量也会分别传递到面板与锚座上，不会集中在引脚位置。让位槽的尺寸还要兼顾不同厂商XLR接口的细微尺寸差异，槽边预留0.5毫米的间隙，既不会因为间隙过大导致固定松动，也不会因为不同批次接口尺寸轻微超差出现装不进去的问题。折弯处的圆角半径按照板材厚度的0.8倍设置，避免折弯时出现材料开裂，同时折弯后零件的回弹量提前在折弯工序里做补偿，保证圆弧面的弧度和接口圆柱面的贴合面积超过80%，接触受力均匀，不会出现局部点接触压伤接口外壳的情况。对于经常要在户外、演出场地移动使用的音频设备，这种看似简单的钣金小锚座，恰恰是提升设备长期可靠性的关键结构件，省去了后期现场演出时接口松脱导致的演出故障排查成本。
