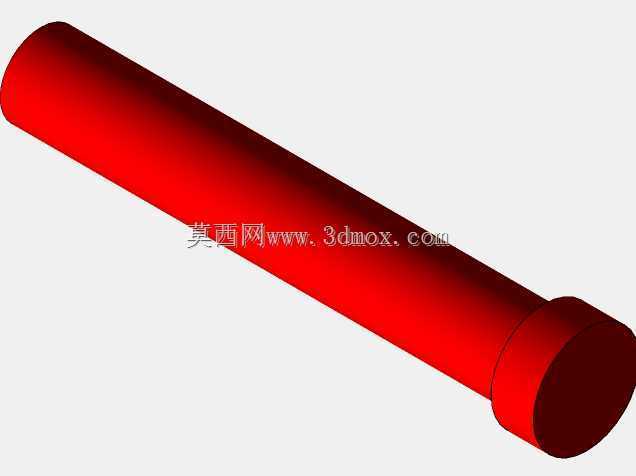

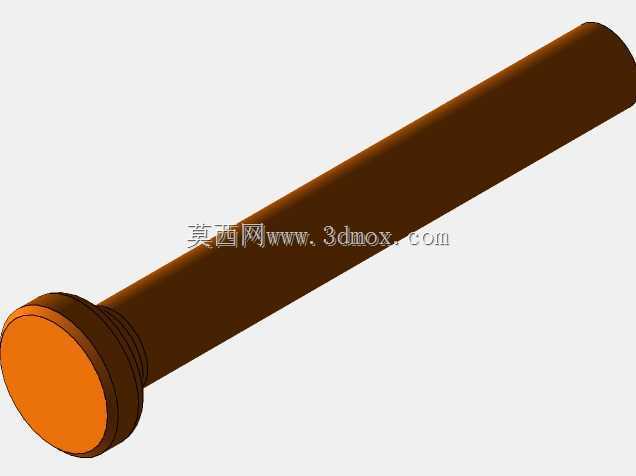

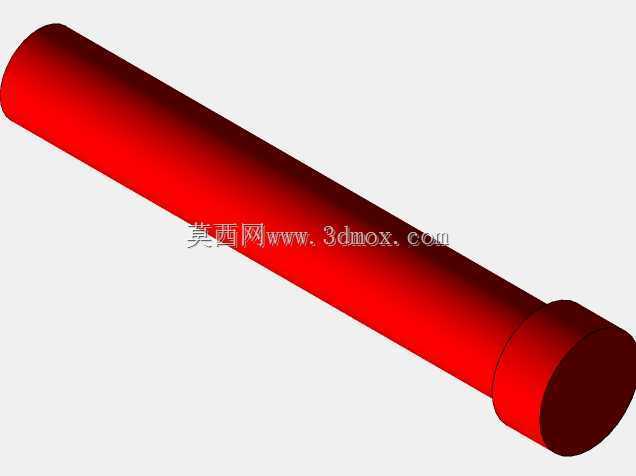

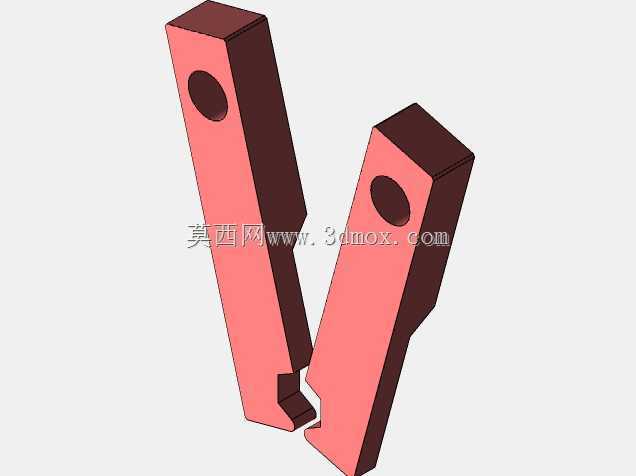

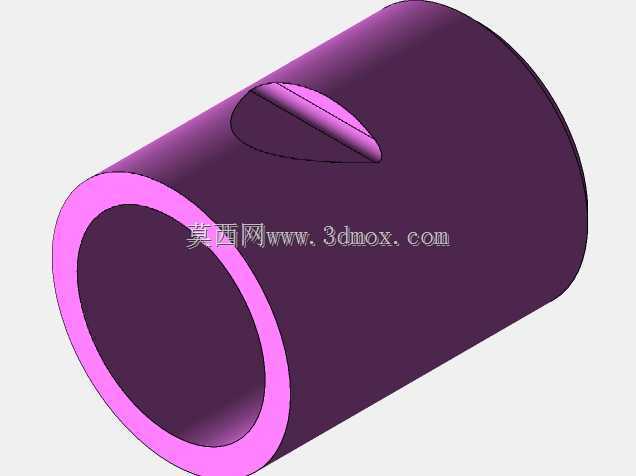

锻压设备用长杆带台柄螺母金属锻件

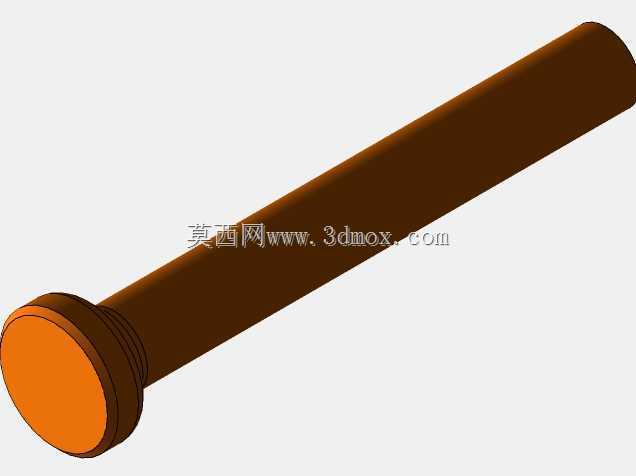

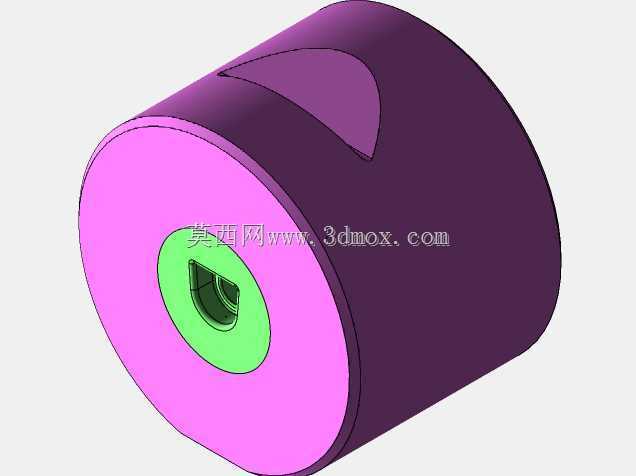

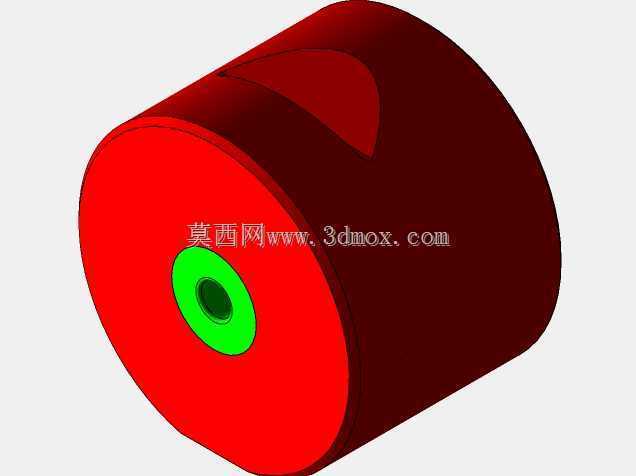

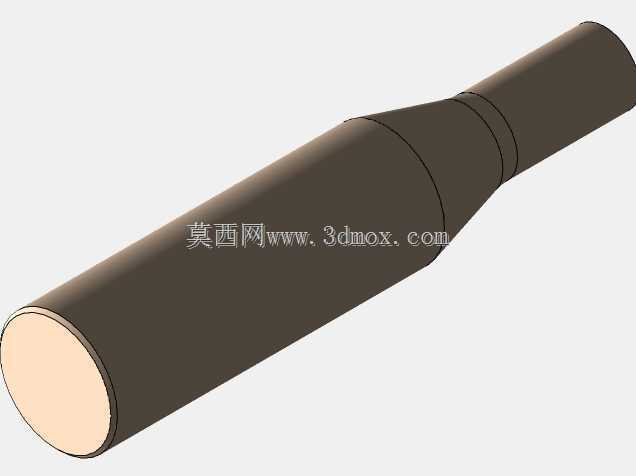

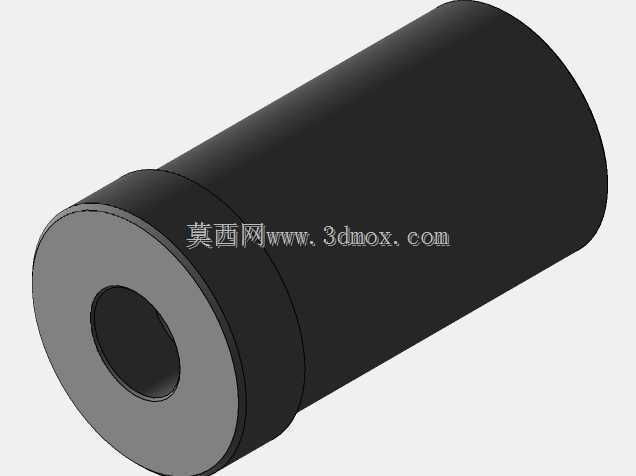

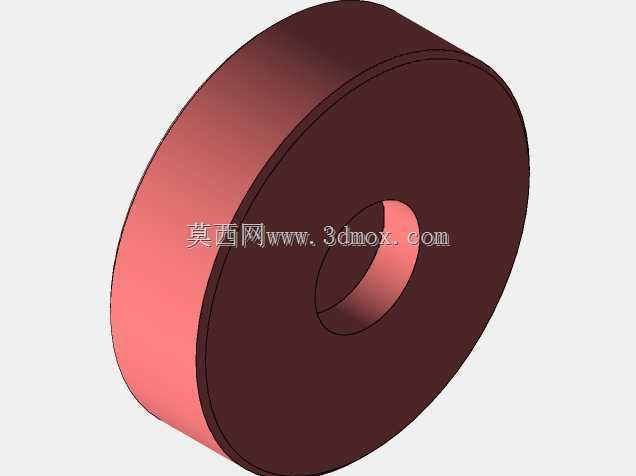

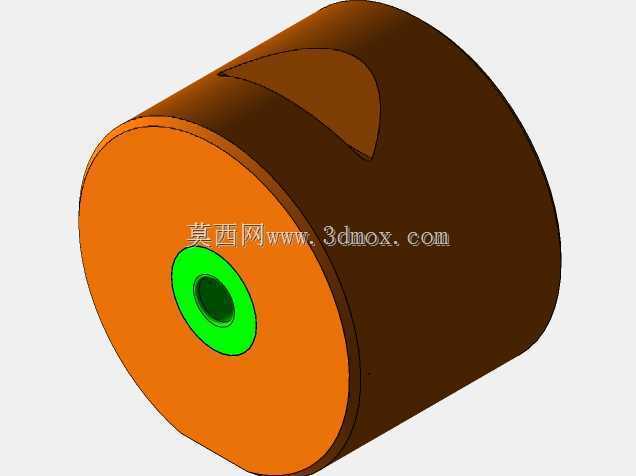

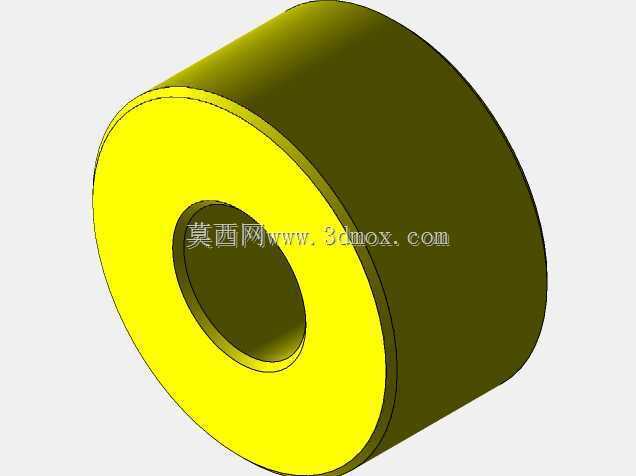

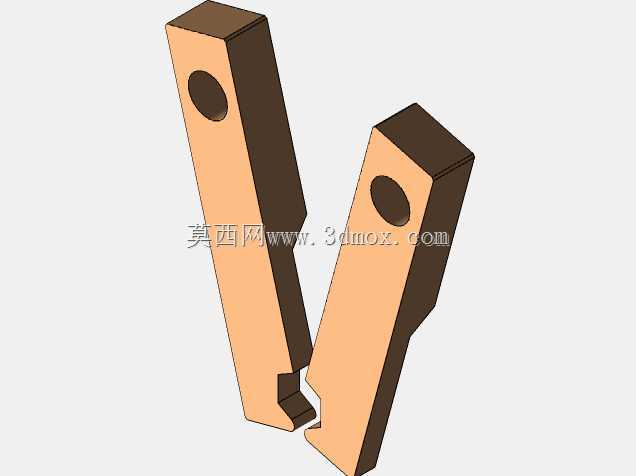

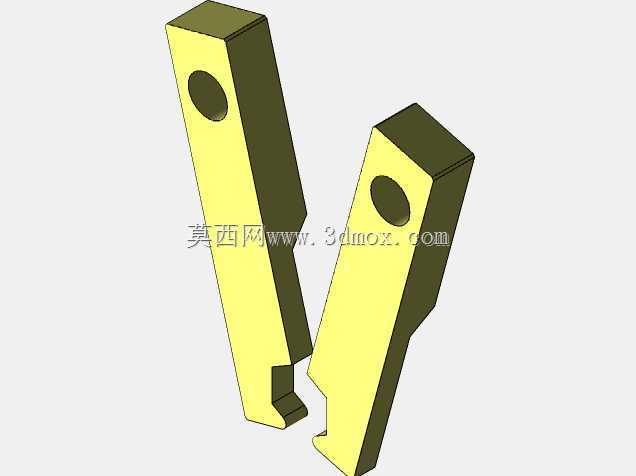

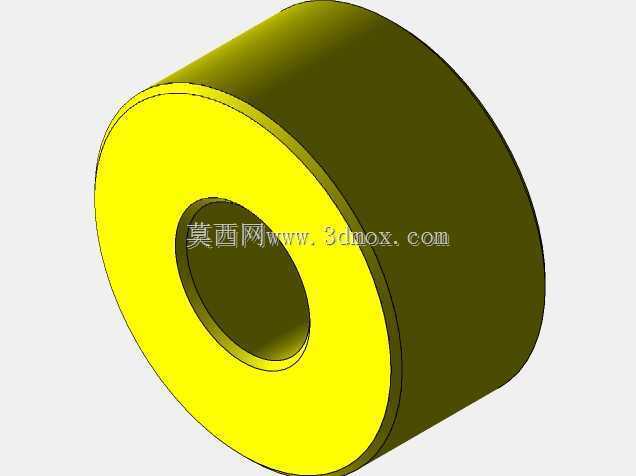

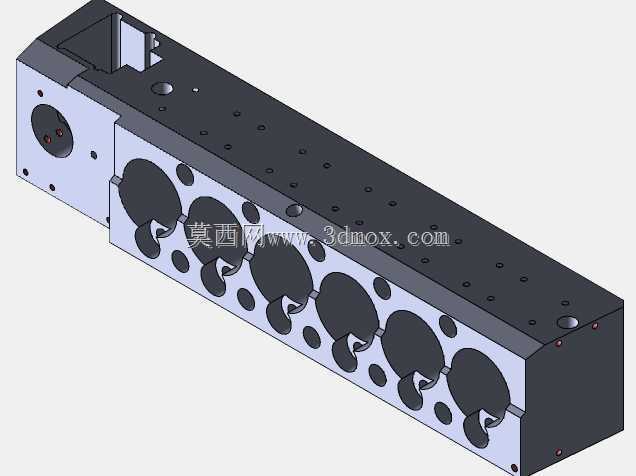

　　在锻压设备的执行机构装配场景中，这类带台长杆结构的柄螺母锻件，是连接压力机冲头组件与传动滑块的核心受力零件，日常工况下需要持续承受高频次的轴向冲击载荷，同时还要兼顾往复运动过程中的导向定位作用，因此锻件的本体致密度、金属流线走向直接决定了整套机构的运行可靠性。从实际使用场景来看，这类零件多配套在开式、闭式单点压力机的螺母调节工位，用来调整冲模的闭合高度，工作时杆身部分会穿过滑块的导向孔，末端的凸台结构卡在滑块端面的限位槽内，避免调节过程中零件随调节螺杆转动，同时承受合模时反向传递的轴向冲击力，杆身的圆柱度误差直接影响调节过程的顺畅度，如果杆身存在锥度或者椭圆度超差，会出现调节卡滞、闭合高度定位不准的问题，直接导致冲压件尺寸超差。

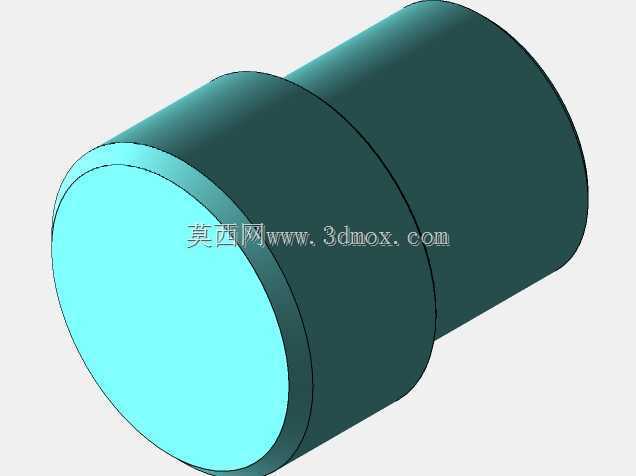

　　设计这类锻件的时候，首先要匹配对应压力机的滑块安装孔尺寸，杆身直径需要和导向孔保持H7/h6的间隙配合，既要保证滑动顺畅无卡滞，又要避免间隙过大导致的调节晃动；末端凸台的直径要比杆身大出15%-20%，厚度根据设备公称压力调整，公称压力越大的设备，凸台厚度需要相应增加，避免冲击载荷下凸台根部出现断裂。锻件的毛坯设计要预留足够的机加工余量，杆身部分单边留2-3mm的车削余量，凸台端面留1.5-2mm的磨削余量，同时要保证锻造过程中金属流线沿着杆身轴向连续分布，不能出现流线截断、涡流、折叠等锻造缺陷，否则零件在承受高频冲击时很容易沿着缺陷位置出现疲劳断裂。

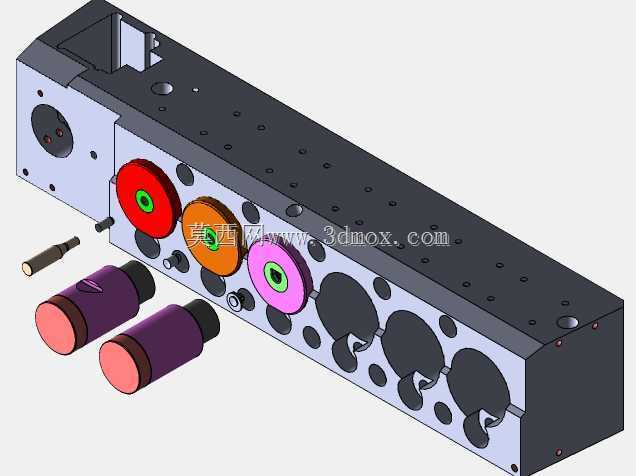

　　从安装边界来看，这类长杆锻件的总长度需要匹配滑块的调节行程，杆身插入导向孔的最小深度不能小于杆身直径的1.5倍，避免调节到最大行程时出现杆身歪斜、受力偏载的问题；凸台的外圆尺寸要和滑块端面的限位沉孔匹配，间隙控制在0.5-1mm之间，既方便安装对位，又能限制零件的径向窜动。实际生产中，这类锻件多采用中碳结构钢模锻成型，锻造后需要进行正火处理，细化晶粒改善切削性能，同时消除锻造内应力，避免后续机加工过程中出现变形。零件的杆身表面粗糙度在机加工后需要达到Ra1.6以上，减少往复滑动时的摩擦阻力，凸台与杆身衔接的根部需要加工出R2-R3的过渡圆角，避免应力集中，提升零件的抗疲劳强度。

　　在锻压设备的日常维护中，这类柄螺母属于易损配件，当设备长期运行后，杆身会出现磨损、拉毛的问题，凸台端面也会因为长期冲击出现凹陷变形，此时就需要更换新的配件来保证设备的冲压精度，因此这类锻件的尺寸一致性要求较高，同批次零件的杆身直径、凸台厚度、总长度公差需要控制在±0.1mm以内，保证更换时可以直接装配，不需要额外修配。设计三维模型的时候，需要重点还原凸台与杆身的过渡结构、杆身的圆柱度特征，同时标注清楚关键配合尺寸的公差要求，方便后续的工艺编制、模具设计以及加工检验，模型的结构细节要完全匹配实际锻造毛坯的成型特点，避免出现无法脱模、锻造余量不均的问题，为后续的生产制造提供准确的三维数据支撑。
