长距分段式绿色皮带输送线结构

　　该输送线采用长距离水平布置形式，主体由绿色PVC皮带、铝型材或钢制边梁、分段支撑腿、端部滚筒、张紧结构、驱动单元及若干检测安装位组成，适用于电子装配、包装分拣、零部件流转、在线检测等连续输送场景。设备沿长度方向设置多组独立支架，支架采用立柱加横撑的框架形式，底部配置可调脚杯，可在不平整地面上进行高度和水平度微调，保证皮带运行时机架受力稳定。

　　从结构思路看，长输送线没有采用单一大跨度机架，而是按运输段拆分为多个支撑区间。这样处理有利于控制机架挠度，降低单件型材长度，也便于车间内分段搬运、拼装和后期维护。皮带两侧边梁形成连续导向边界，承载面保持平直；端部滚筒负责皮带折返和张力传递，靠近驱动端的位置可布置电机减速组件，通过滚筒摩擦带动皮带循环运行。支撑腿之间的跨距经过布置，避免皮带中部因物料载荷产生明显下垂。

　　皮带上表面为主要承载面，适合输送箱件、袋装件、小型工装托盘或规则形状工件。对于需要在输送过程中完成定位、扫码、称重、阻挡或分拣的工位，可在机架侧面和上方加装光电传感器、阻挡气缸、导向护栏、计数装置等附件。模型中沿输送方向预留了多处黑色功能组件安装位置，体现出该设备并非单纯传送带，而是可嵌入自动化产线的基础物流单元。

　　安装边界方面，设备整体呈狭长矩形布局，长度明显大于宽度，现场布置时需在两端预留滚筒维护和皮带更换空间，在驱动侧预留电机检修空间，在支撑腿周围保留脚杯调节及清洁通道。机架高度可依据前后设备衔接面确定，进料端与出料端应与工作台、包装机、分拣机或检测设备保持同一输送高度。若多条线体并接，还需校核皮带速度、工件过渡间隙和侧向导向位置，防止工件在转接处卡滞。

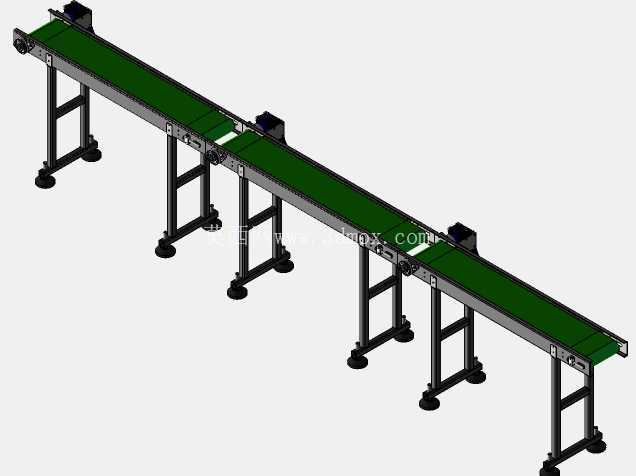

　　建模时重点表达了皮带闭环、滚筒轴线、支腿垂直度、横撑连接关系以及脚杯调平结构。绿色皮带与深色机架形成清晰视觉区分，便于在三维评审中检查运动包络、人员通行宽度和周边设备干涉。该结构对输送类设备设计具有较强参考价值，可根据实际载荷调整型材规格、滚筒直径、支腿跨距和驱动功率。
